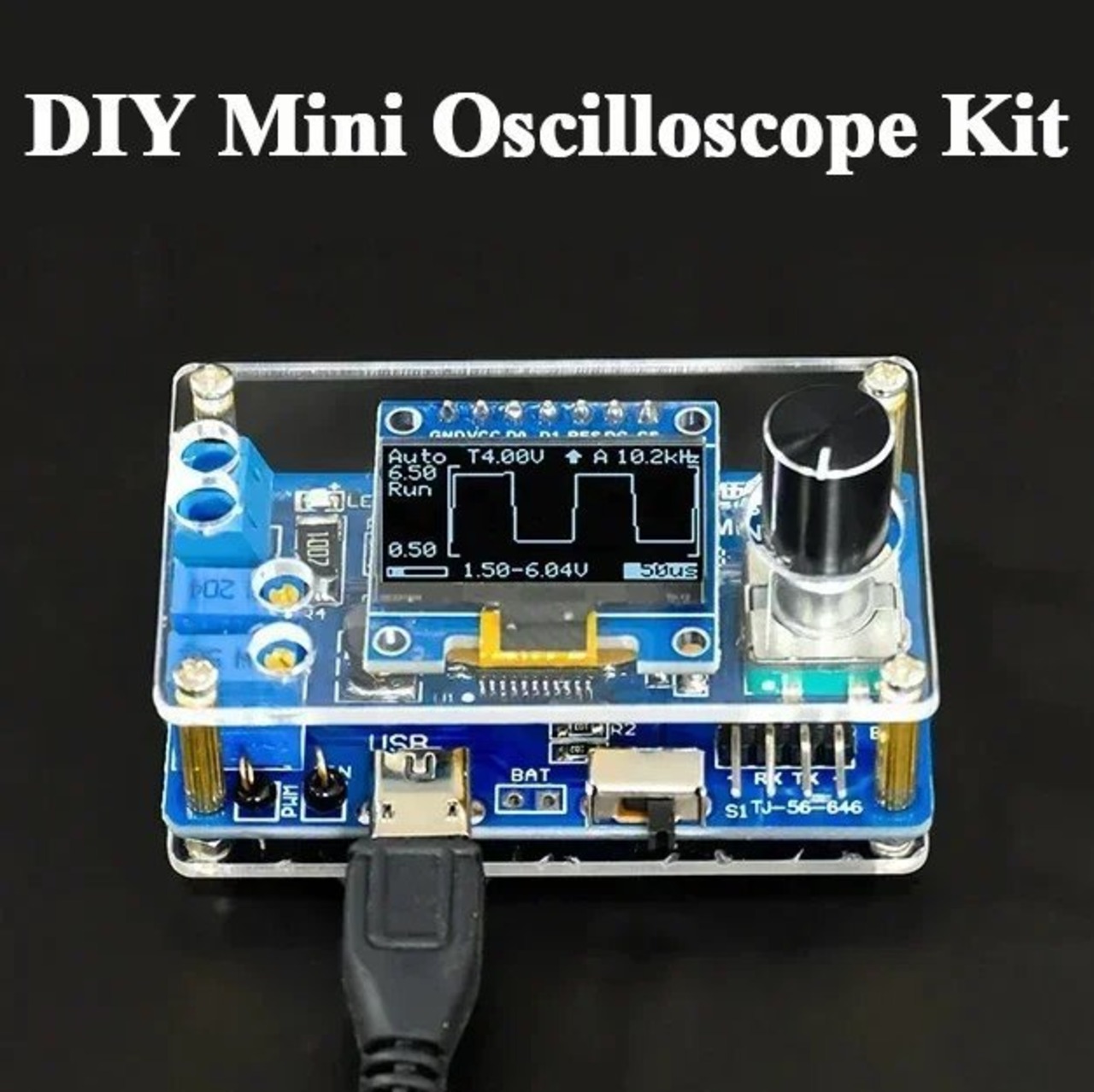

ミニデジタルオシロスコープキット: STC8K8Aマイクロコントローラーの電子はんだ付け練習用 S22d6409441086

インストールチュートリアルと動画のダウンロードアドレスをご覧ください: https://www.56dz.com/p/3672.html#dlist

ダウンロードパスワードは DFRE

大文字が必要であることに注意してください。

製品名: MiNi-DSO マイコンオシロスコープキット
製品モデル: TJ-56-646

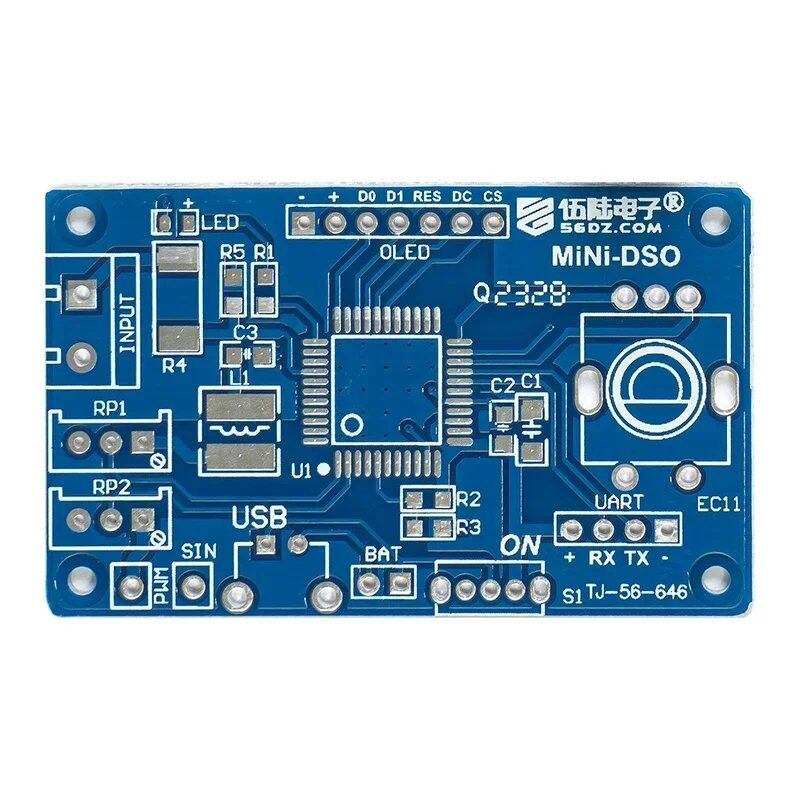

PCBサイズ: 57 * 34mm
動作電圧: 4-5V
単一チップ: STC8A8K64S4A12
ディスプレイ: 0.96インチ OLEDディスプレイ -7P 128 * 64 解像度
チャンネル数: 単一チャンネル
Sec/div: 500ms 200ms 100ms 50ms 20ms 10ms 5ms 2ms 1ms 500us 200us 100us (100usは自動トリガーモードのみ利用可能)
電圧範囲: 0-30V
サンプリングレベル: 10kHz@100us /Div
トリガーレベル: トリガー電圧レベル
トリガースロープ: ↑ - 上昇エッジ ↓ - 下降エッジトリガー
トリガーモード: A-自動モード N-通常モード S-単一モード
製品紹介:
これはSTC8A8Kマイコンで作られたシンプルなオシロスコープです。部品が少なく、組み立てが簡単です。機能は簡単な測定をカバーします。このキットは、できるだけシンプルな原理と少ないハードウェアで基本的なオシロスコープモデルを構築することを目的としています。ソースコードは理解しやすく、興味のある電子愛好家が製品を使用しながら学び、研究するのに非常に適しています。
*トリガーレベル: 繰り返し信号の場合、トリガーレベルは表示を安定させます。単発信号の場合、トリガーレベルはそれをキャプチャします。
*トリガースロープ: トリガースロープは、トリガーポイントが信号の上昇エッジまたは下降エッジのどちらかを決定します。
*トリガーモード:
*自動モード: 連続スキャン。エンコーダをクリックしてサンプリングを停止または実行します。トリガーされた場合、波形が表示され、トリガーポジションはグラフの中央に配置されます。そうでない場合、波形は不規則にスクロールし、「失敗」と表示されます。
*通常モード: プレサンプリングが完了した後、信号を入力できます。トリガーされた場合、波形が表示され、新しいトリガーを待ちます。新しいトリガーがない場合、波形は保持されます。
*単一モード: プレサンプリングが完了した後、信号を入力できます。トリガーされた場合、波形が表示され、サンプリングが停止します。ユーザーは単一ポイントエンコーダを使用して次のサンプリングを開始する必要があります。
*通常モードと単一モードのときは、トリガーレベルが正しく調整されていることを確認してください。そうでないと、波形は表示されません。
*インジケーターライト: 通常、インジケーターライトはサンプリングが実行されていることを示すために点灯しています。
*設定の保存: 設定インターフェースを終了すると、すべてのパラメータがEEPROMに保存されます。

回路図:

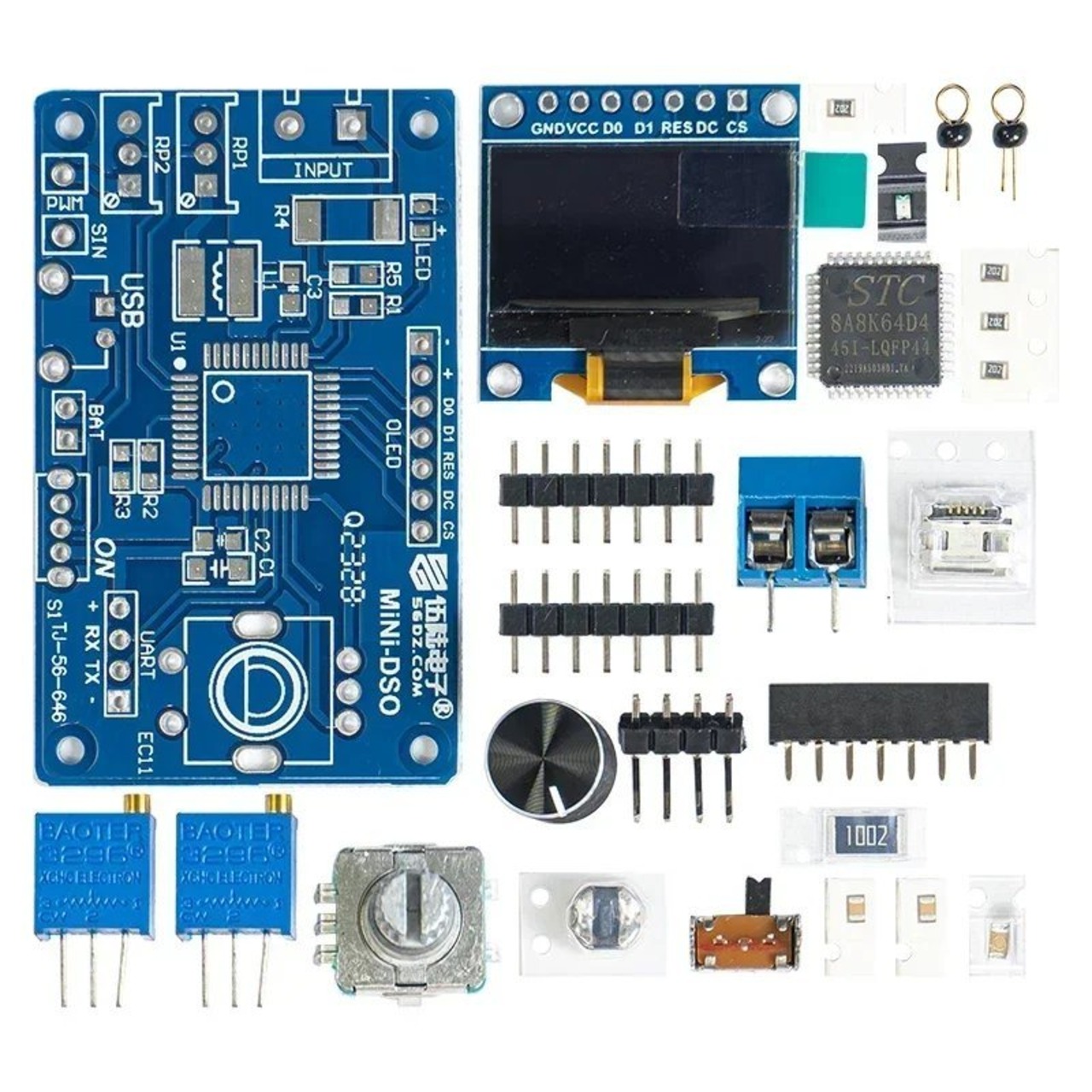

パッケージ内容:

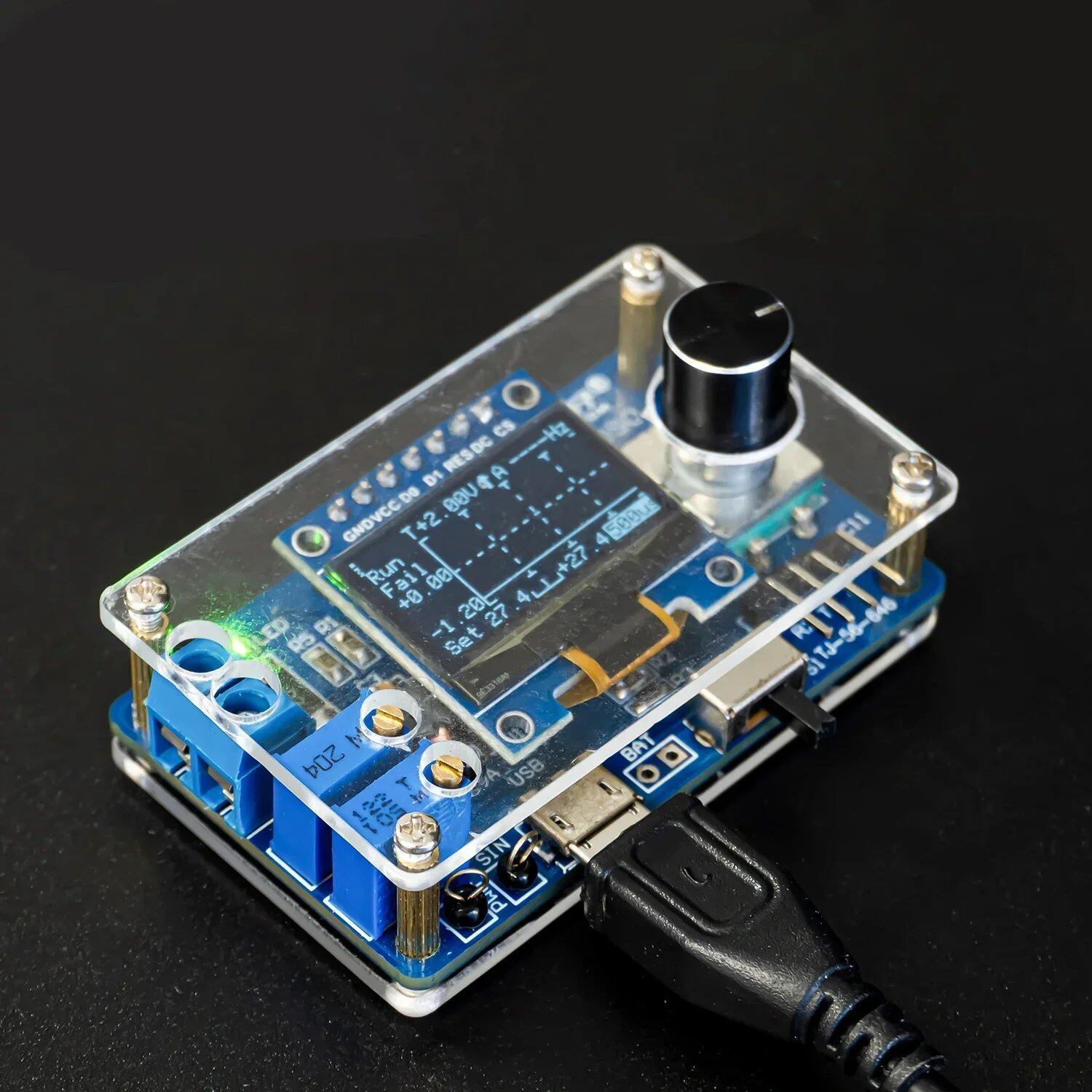

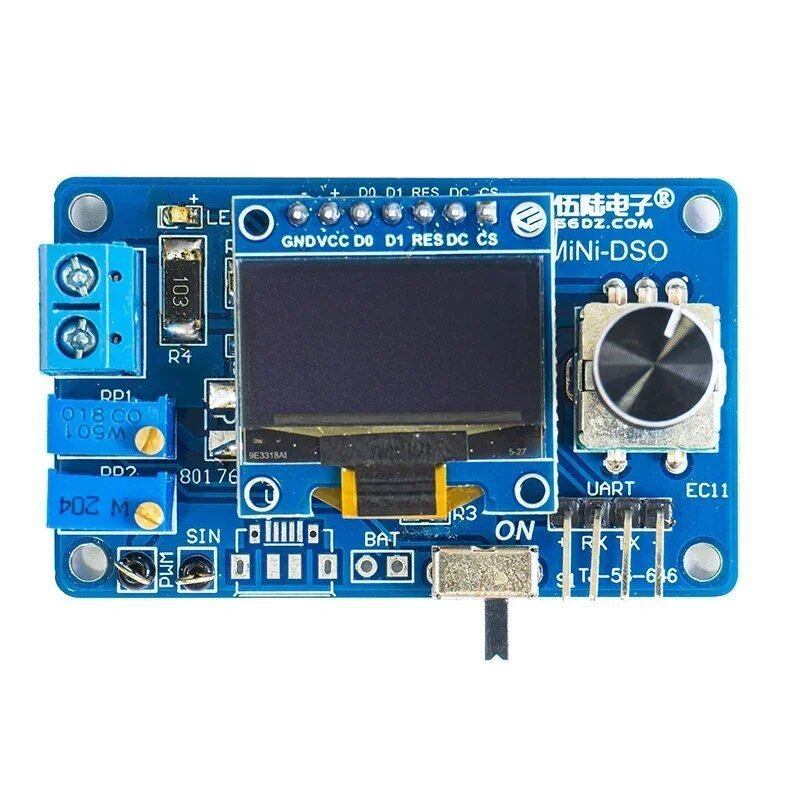

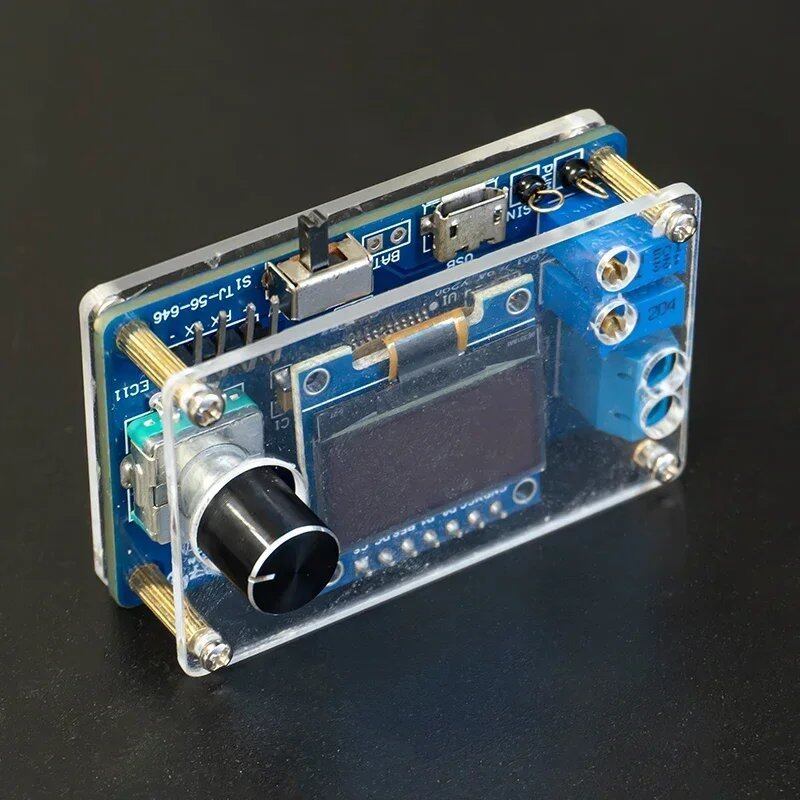

機能プレビュー:
