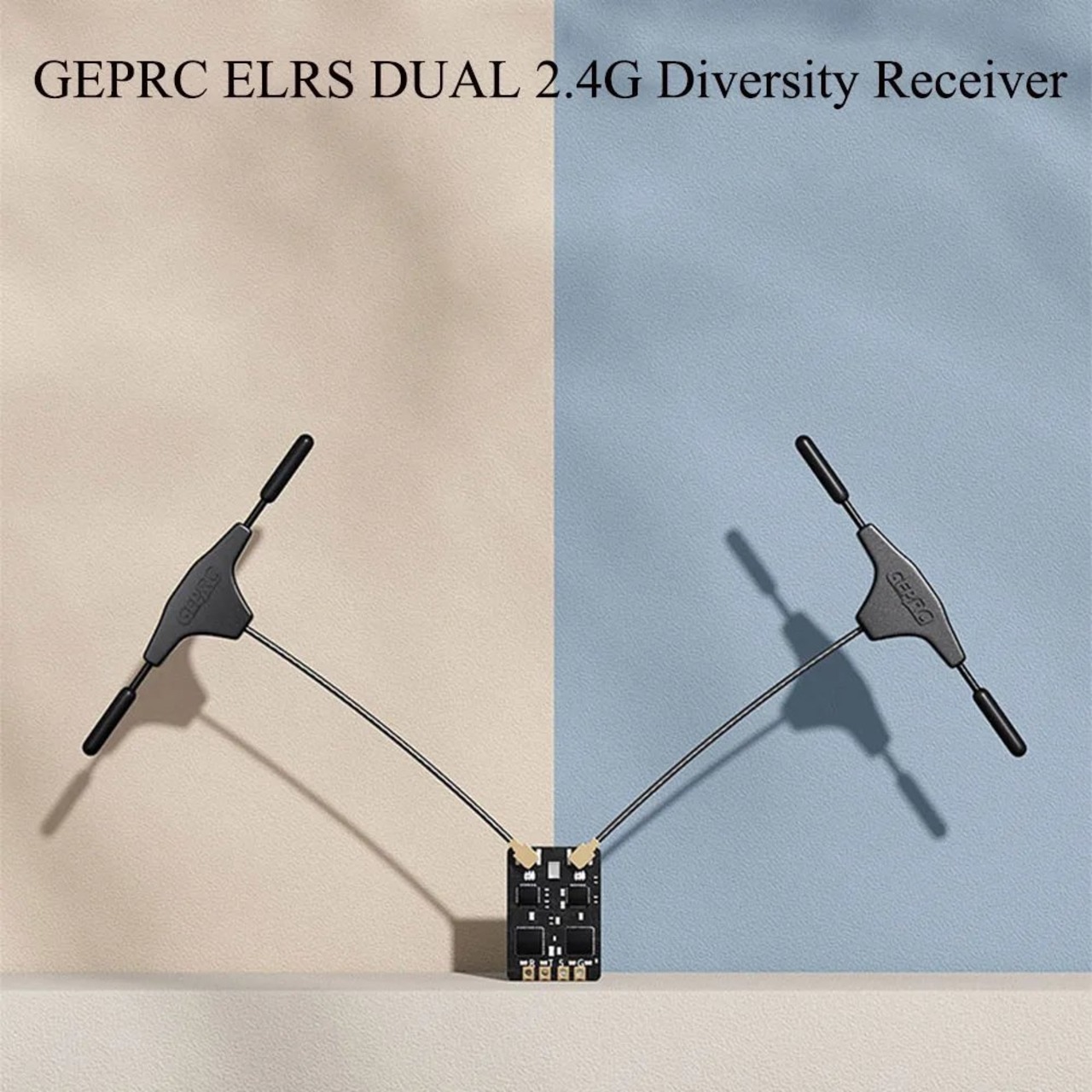

2023 GEPRC ELRS デュアル 2.4G ダイバーシティレシーバーアンテナ FPV ドローン内蔵 PA + LNA ExpressLRS 100mW テレメトリ電力 S22d5921076240

¥4,902

レビューを見る

International shipping available

概要
GEPRC ELRS DUAL 2.4G ダイバーシティレシーバーは、ExpressLRS オープンソースプロジェクトに基づいた新世代の真のデュアルアンテナダイバーシティレシーバーシステムです。 ExpressLRS は、長距離動作、低遅延、最大 1000 Hz のリフレッシュレート、低価格を特徴としています。

ELRS DUAL 2.4G ダイバーシティレシーバーは、より広い信号を受信するためにデュアルアンテナを適切に配置しています。通常のシングルアンテナ受信機システムよりも安定した受信と接続が可能です。 TCXO 温度補償水晶発振器を使用して、温度変化による周波数シフトを回避し、テレメトリ電力は最大 100mW です。

仕様
サイズ: 20*14mm
重量: 1.2g (RX のみ)
チップ: ESP32-PICO-D4 SX1281

>
水晶発振器: TCXO
周波数帯域: 2.4G Hz ISM
リフレッシュレート: 25Hz-1000Hz
入力電圧: 5V
アンテナコネクタ: ipex1
インジケータライト: RGB ライト
TLM 電力: 20dBm
特徴
20mm*14mm 小型サイズ
重量1.2g
WIFI アップグレードファームウェア
ELRS オープンソースプロジェクトリモートコントロール
最大リフレッシュレート 1000 Hz
2 つの独立した RF 受信リンク真のダイバーシティレシーバー
温度補償水晶発振器 (TXCO) の使用により、高温または低温の影響を恐れることなく、長時間の作業でも制御不能になりにくく、より安定したパフォーマンスを実現します。
最大 100mW のテレメトリ出力の内蔵 PA + LNA

内容
1 x ELRS DUAL 2.4G ダイバーシティレシーバー
>2 x アンテナ
2 x 熱収縮チューブ
4 x シリコンケーブル
1 x ピン (4pin)
取扱説明書 1 冊
図

パケットレートに対応する RGB ライトの色を次の図に示します。
F1000 および F500 は FLRC モードのパケットレートであり、より高速な変調とより低い遅延を実現しますが、同時に通常の Lora モードよりも受信距離が短くなります。このモードはレーサーに最適です。
D500 および D250 は、DVDA (Deja Vu Diversity Aid) モードのパケットレートです。このモードは、FLRC モードの F1000 データパケットレートで動作し、同じデータパケットを複数回送信することで、複雑な干渉が発生した場合でもリンク接続を向上させます。 D500 と D250 は、同じデータパケットがそれぞれ 2 回と 4 回送信されることを示します。

説明書

ELRS DUAL 2.4G ダイバーシティレシーバーと FC の接続図:

Betaflight Configurator を開き、「ポート」タブに移動し、対応する UART をシリアル Rx として有効にします (例: 以下に示す UART2)。保存して再起動します。

「構成」タブの「レシーバー」パネルで「シリアルベースのレシーバー」をクリックし、「CRSF」を選択します。
>
バインディング
ELRS DUAL 2.4G ダイバーシティレシーバーの工場出荷時のファームウェアバージョンは 3.x 以降です。3.x および 2.x ファームウェアには互換性がないため、TX モジュールのファームウェアをアップグレードする必要があります。バインド前に 3.x 以上にします。

1. ダイバーシティ受信機の電源を 1 秒間隔で 3 回オン/オフします。各インターバルが連続してバインディングモードに入ります。
2. ダイバーシティ受信機の RGB インジケータがすばやく 2 回点滅し、受信機がバインディングモードになっていることを示します。
3. リモコンまたは送信機モジュールを受信機とバインドするように設定します。レシーバーの RGB インジケーターが点灯している場合は、レシーバーが正常にバインドされたことを示します。
