2023 新しいハンドヘルド 2.8 ディスプレイ小型スペクトラム アナライザー TinySA ULTRA 4 100kHz ? 5.3GHz、32GB カード バージョン V0.4.5.1 S22d5010835970

TinySA と TinySA Ultra の 2 つのオプションがあります。ご不明な点がございましたら、以下の詳細をご覧ください。ご不明な点がございましたら、当社のサービスにお問い合わせください。
TinySA モデル比較表：

tinySA
tinySA Ultra

ディスプレイサイズ

2.8インチ
4インチ

最大低入力周波数

350MHz

ウルトラモードで800MHz 6GHz

高入力範囲

240MHz - 960MHz

利用不可

1 3 10 ステップの解像度フィルター

3kHz ? 600kHz

200Hz ? 850kHz

最大低出力周波数
>
350MHz

最大800MHzの正弦波 最大4.4GHzの方形波

低出力レベル

-76dBm?-7dBm

-104dBm ? -16dBm

高出力周波数範囲

240MHz ? 960MHz

利用不可

高出力レベル

-32dBm ? 16dBm

利用できません

ウルトラ モード

利用できません

最大 6 GHz までレベル校正済み

内部 LNA ゲイン

なし利用可能

20dB 最大 4GHz

内部ステップアッテネータ

通常: 0-31dB 高: NA

0-31dN

表示スキャンあたりのポイント

最大 290

最大 450

0 ? 350MHz スキャン時間

405ms

165ms

最短ゼロスパン時間

1.8ms

17ms

100MHzでのDANL低入力

-146dBm/Hz

-153dBm/Hz (LNA オフ) / -169dBm/Hz (LNA オン)

880MHz での DAL 高入力

-163dBm/Hz

利用不可

DANL 低下ウルトラモード時
2.5GHz以上で10dB 5.3GHz以上で25dB

10kHzオフセットでの位相ノイズ

-83dBc/Hz

-92dBc/Hz

100kHz オフセットでの位相ノイズ

-98dBc/Hz

-108dBc/Hz

低入力 1dB 圧縮レベル

-0.5dBm

+0.5dBm (LNA オフ) / -26.5dBm (LNA オン)

LNA なしの IIP3

+24dBm

+18dBm (少なくとも 2MHz 離れて) / 0dBm (500Hz 離れて)

LNA 付き IIP3

利用不可

-8dBm (少なくとも 2MHz 離れて)

SD カード スロット

利用不可

マイクロ SD カード

オーディオ出力

利用不可

3.5mm ヘッドフォン プラグ

FW アップデート モードのアクティブ化

DFU メニュー経由

スイッチをオンにする前にジョグ ボタンを押します

AM 変調度

固定 30%
>
10% および 100%

FM 偏移

4kHz または 75kHz

1kHz ? 300kHz

変調周波数

50Hz ? 5kHz

50Hz ? 5kHz(AM) または 1kHz(FM)
TinySA オプション:

ユーザーインターフェイス:
* ディスプレイ解像度 320*240 ピクセル
* 画面対角線 2.8 インチ
* RGB ピクセルあたり 16 ビット
* 抵抗膜タッチ コントロール
* ジョグ スイッチ コントロール
* USB シリアル ポート制御
* 内部 PCB 上のオプションの TTL USART ポート (SW はまだ実装されていません)
* スイッチング ノイズを回避するためのリニア電源供給。
* アップグレード バージョン（V0.3.1_E）にはポート ESD 保護を追加
>
tinySA の入出力仕様は 4 つのモードに分かれています

低入力モードの仕様:
* 入力周波数範囲は 100kHz ? 350MHz
* 入力時の入力インピーダンスは 50 オーム
* 0dB ? 31dB の間で 1 dB ステップで選択可能な手動および自動入力減衰
* +10dBm の減衰なしの絶対最大入力レベル
* 30dB 減衰した場合の絶対最大入力パワー短期間では +20dBm
* 0dB 減衰で +15dBm の 3 次変調積 (IIP3) の入力インターセプト ポイント
* 0dB 減衰で +2dBm の 1dB 圧縮ポイント
* パワー検出器分解能 0.5dB および+/-1dB の直線性対周波数
* パワーレベル校正後の絶対パワーレベル精度 +/- 1dB
* 30kHz の分解能帯域幅を使用した最小識別信号 -102dBm
* 周波数精度は、選択された分解能帯域幅
* 100kHz オフセットで -90dB/Hz の位相ノイズ、1MHz オフセットで -115dB/Hz の位相ノイズ
* 30kHz 分解能帯域幅使用時のスパーフリー ダイナミック レンジ 70dB
* 手動で選択可能な分解能フィルタ3 10 30 100 300 600kHz。 57 の解像度フィルターのいずれかを自動選択。
* 145 または 290 の測定ポイントの画面解像度。
* 最大解像度フィルターを使用した場合、1000 ポイント/秒を超えるスキャン速度。
* 実際のスキャンの自動最適化。選択した分解能帯域幅に関係なくスキャン範囲全体を確実にカバーするためのポイント
* 特定の信号が内部で生成されているか、入力信号に実際に存在するかを評価するためのスプリアス抑制オプション

高入力モード仕様:
* 入力周波数範囲は 240MHz ? 960MHz
* 入力帯域フィルタがないため、240MHz ? 960MHz の範囲外の強い信号は帯域内信号の歪みを引き起こす可能性があります
* +10dBm の減衰なしの絶対最大入力レベル
>* 3次変調積（IIP3）の入力インターセプトポイントは-5dBm
* 1dB圧縮ポイントは-6dBm、減衰0dB
* パワーディテクタ分解能は0.5dB、直線性対周波数は+/-1dB
>* パワー レベル校正後の絶対パワー レベル精度は +/- 1dB
* 30kHz の分解能帯域幅を使用した場合の識別可能な最低信号は -115dBm
* 選択した分解能帯域幅と等しい周波数精度
* スプリアス フリー ダイナミック30kHz 分解能帯域幅 50dB 使用時の最大範囲
* 3 10 30 100 300 および 600kHz の選択可能な (自動および手動) 分解能フィルター
* オプションの 25dB ? 40dB の周波数依存入力減衰器。この減衰器を有効にすると、パワー レベルの誤差は +/- 15dB まで増加します
* 画面解像度 145 または 290 の測定ポイント。
* 最大解像度のフィルタを使用した場合のスキャン速度は 1000 ポイント/秒を超えます。
* 自動実際のスキャンポイントの最適化により、選択した分解能帯域幅に関係なくスキャン範囲全体を確実にカバーします

低出力モード仕様:
* 基本波の -40dB 未満の高調波を含む正弦波出力
* 出力周波数範囲100kHz ? 350MHz
* 出力レベルは -76dBm ? -6dBm の間で 1dB ステップで選択可能
* オプションの AM ナロー FM およびワイド FM 変調、または選択可能な周波数スパンにわたる低速スイープ

高出力モード仕様:
* 方形波出力
* 出力周波数範囲 240MHz ? 960MHz
* 出力レベルは -38dBm ? +13dBm の間で可変増分で選択可能
* オプションのナロー FM およびワイド FM 変調または低速掃引を選択可能周波数スパン

基準発生器の仕様:
* 高入力/出力に接続された-25dBmの基本波を備えたオプションの方形波出力
* 周波数は1MHz、2MHz、4MHz、10MHz、15MHz、または30MHzに設定できます。
>
バッテリー仕様:
* 充電時間は最小 500mA USB ポートまたは USB 充電器で最大 1 時間
* 完全に充電されたバッテリーで少なくとも 2 時間動作

パッケージ内容:
TinySA 2.8 インチ スペクトラム アナライザー *1
20cm sma-sma rg174 rf cabe *2
USB Type-C データ ケーブル *1
ハンド ロープ *1
SMA メス - メス コネクタ *1
SMA 伸縮アンテナ *1

TinySA ULTRA オプション:

>

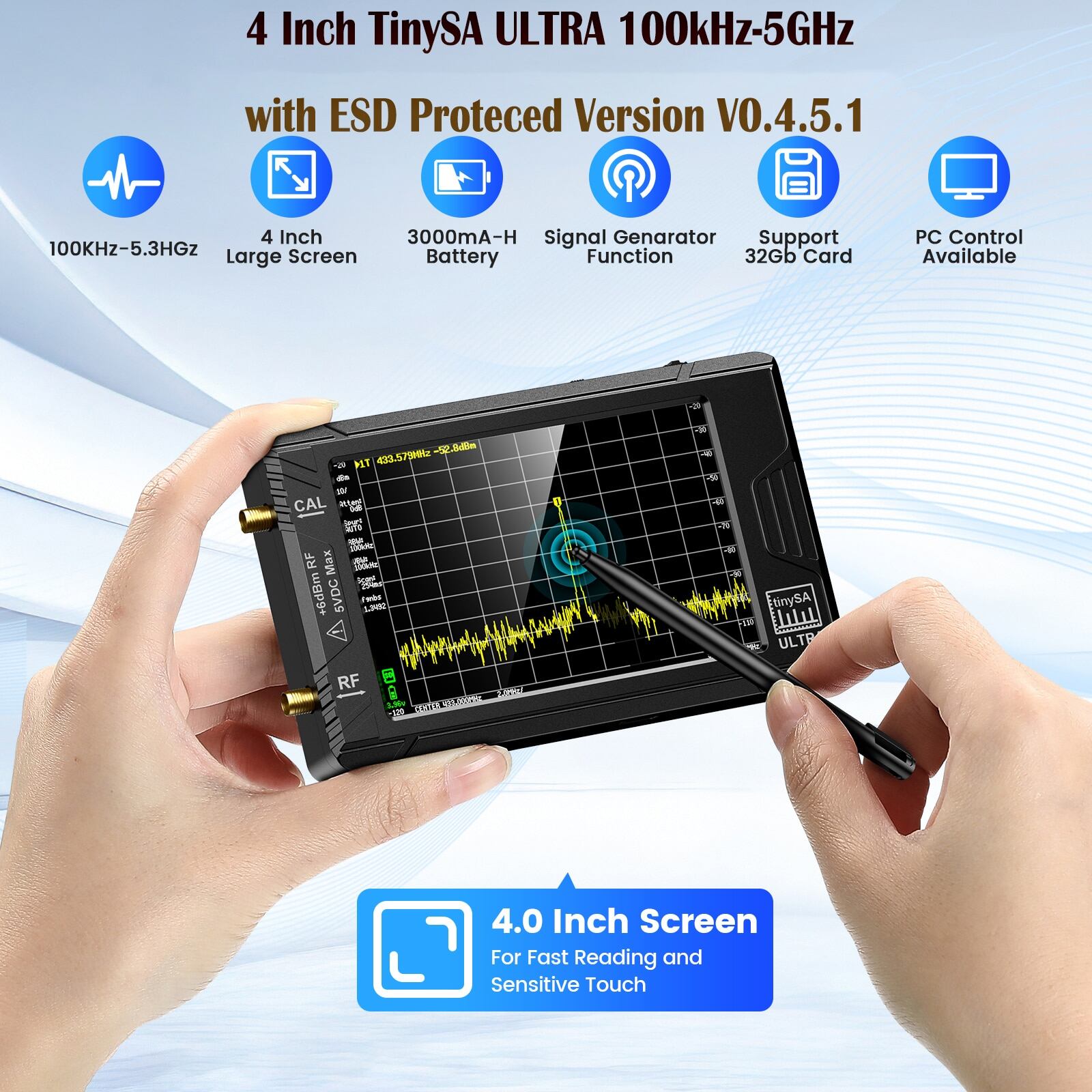

2023 新しいハンドヘルド小型スペクトラム アナライザ TinySA ULTRA 4 インチ ディスプレイ 100kHz ? 5.3GHz、32GB カード バージョン V0.4.5.1
仕様：
パラメータ

仕様

ディスプレイ サイズ

4 インチ TFT LCD (480×320)

最大低入力周波数

800MHz 6GHz Ultra モードで

1 3 10 ステップの解像度フィルター

200Hz ? 850kHz まで

最大出力周波数

正弦波 最大 800MHz 方形波 最大 4.4 GHz

出力レベル

-104dBm ? -16dBm

ウルトラ モード

レベルは最大 5.3GHz まで校正

内部 LNA ゲイン

最大 4GHz 20dB

スキャンあたりの表示ポイント

最大 450

0 ? 350MHz スキャン時間

165ms

最短ゼロ スパン時間

17ms

100MHz での DANL

-153dBm/Hz (LNA オフ) / -169dBm/Hz (LNA オン)

ウルトラ モードでの DANL の低下

2.5GHz を超えると 10dB 5.3GHz を超えると 25dB

10kHz オフセットでの位相ノイズ

-92dBc/Hz

100kHz での位相ノイズオフセット

-110dBc/Hz

入力 1dB 圧縮レベル

+0.5dBm (LNA オフ) / -26.5dBm (LNA オン)

IIP3 なしLNA

+18dBm (少なくとも 2MHz 離れた) / 0dBm (500Hz 離れた)

LNA を使用した IIP3

-8dBm (少なくとも 2MHz 離れた)

周波数安定性

<1ppm (-10℃ ~ +55℃)

SD カード スロット

マイクロ SD カード

オーディオ出力

3.5mmヘッドフォンプラグ

FWアップデートモード有効化

スイッチを入れる前にジョグボタンを押してください

最大消費電流

330mA

最大充電電流

1300mA

バッテリー

リチウムポリマー 3.7V 3000mAh

RFコネクタ

SMAメス

通信インターフェース

USB -CDC(Type-C)、UART-TTL(2.54mmコネクタ)

外形寸法

117x72x23mm(突起部除く)

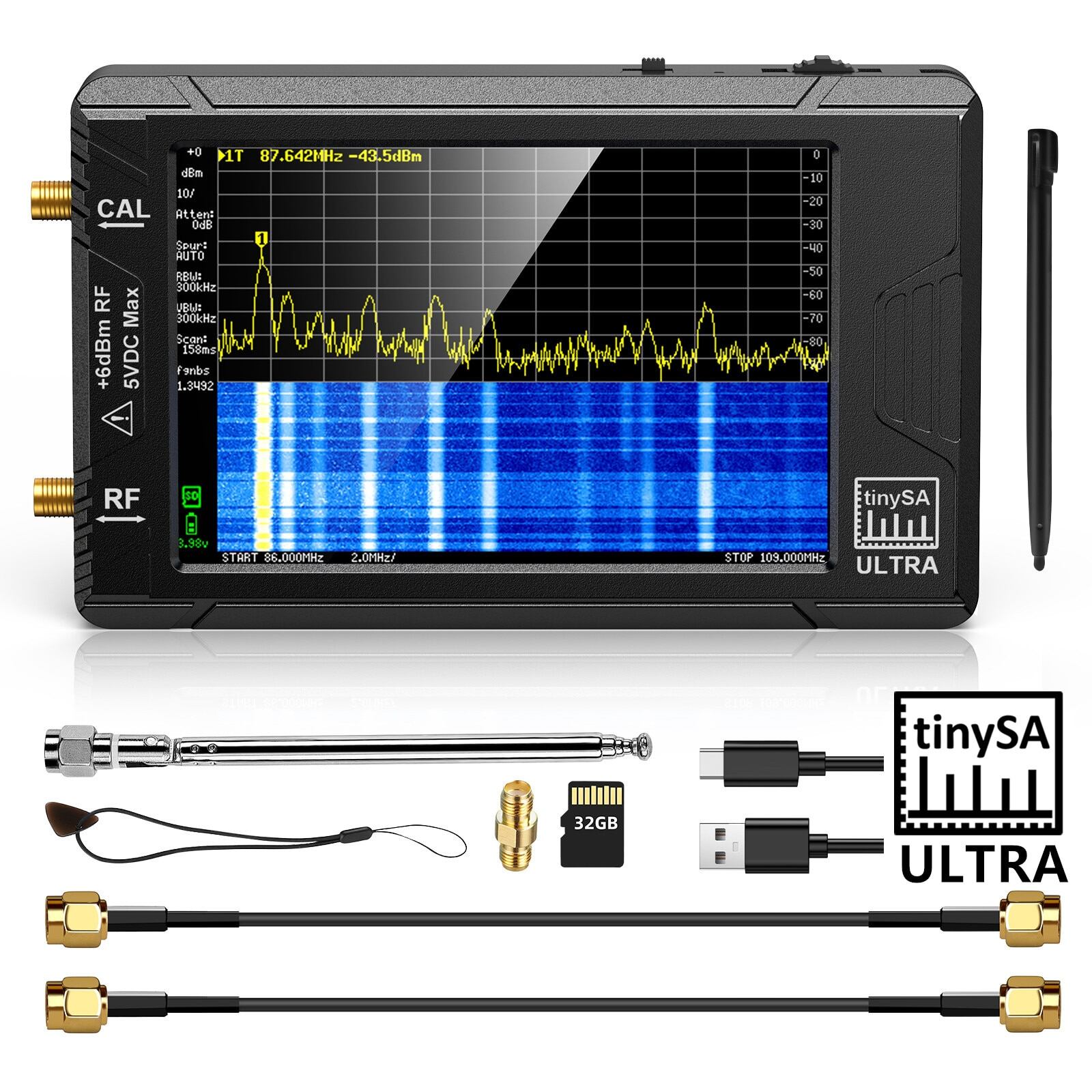

パッケージ内容:
ホスト (3000mAh バッテリー 4 インチディスプレイ付き) x 1
USB Type-C データケーブル x 1
30cm ALSR100 SMA ケーブル x 2
SMA-SMA バレルコネクタ x1
SMA コネクタ付きアンテナ x1
ストラップおよびタッチ ピック x1
32GB MicroSD カード (ホストに接続) x1
