[ESP32-S3-RS485-CAN] ESP32-S3-RS485-CAN 産業用制御ボード WiFi Bluetooth 5 絶縁レールタイプC S26o0436682293_0
¥3,721($23.48)
International shipping available
ESP32-S3-RS485-CAN 産業用制御ボード 1チャンネル WiFi Bluetooth 5 LE デュアルコア 絶縁型 RS485 CAN インターフェース レールタイプ C
安価なブレークアウトボードで産業用制御プロジェクトを危険にさらすのはなぜですか?工場で WiFi が切断され続けます。
「絶縁がなかったため、RS485 モジュールが壊れました。」
「この安価なボードは 24V の産業用電源に対応できません。」
あなたも経験したことがあるでしょう。産業用アプリケーションのプロトタイプを作成するために、安価な ESP32 開発ボードを購入しました。机上では動作します。次に、それを工場に持ち込むと、すべてが崩壊します。ノイズ干渉。電圧スパイク。予期しないリセット。
ESP32-S3-RS485-CAN 産業用制御ボードは、異なる構造になっています。これは趣味用のボードではありません。これは、絶縁型RS485、絶縁型CAN、広電圧入力（7~36V）、DINレールエンクロージャを備えた産業グレードのコントローラで、実際の産業環境に耐えるように設計されています。
? このボードは標準のESP32ボードと何が違うのですか？
機能
標準ESP32ボード
この産業用ボード
産業用保護
なし
絶縁型RS485 + CAN + デジタル絶縁 + 電源絶縁
電源入力
5V USBのみ
端子台経由で7~36V - 産業用電源を直接使用
RS485/CAN
外部モジュールが必要
内蔵絶縁インターフェース + TVS保護
物理的保護
なし
DINレールエンクロージャ - キャビネットに安全に取り付け可能
RTC
含まれていません
PCF85063 RTCチップ - スケジュールされたタスクをサポート
LEDインジケータ
基本
RS485 Tx/Rx CANアクティビティ - リアルタイム状態
動作環境
オフィス/デスク
産業用 - ノイズ干渉電圧変動
特徴:
1.ESP32-S3デュアルコア240MHzの強力なAIコンピューティングパワーに基づいています。
2.Wi Fi+Bluetooth 5 (LE)をサポートし、より安定したワイヤレス接続を実現します。
3.産業用通信をより安全にするための絶縁型RS485/CANインターフェース。
4.デバイスの動作状態を簡単に検出するためのオンボードRS485およびCANインジケータライト。
5.ガイドレールタイプのシェル設計は、取り付けが簡単で、強力な保護機能を備えています。
仕様:
ESP32-S3マイクロコントローラをベースに、最大240MHzのクロック速度を持つXtensa 32ビットLX7デュアルコアプロセッサを内蔵
優れたRF性能を備えた統合型2.4GHz Wi-Fiおよび低消費電力Bluetooth BT 5（LE）デュアルモード無線通信
外部拡張や各種RS485 Modbus産業用拡張モジュールまたはセンサーへのアクセスに便利なオンボード絶縁型RS485インターフェース
外部拡張や各種CANデバイスへのアクセスに便利なオンボード絶縁型CANインターフェース
他のデバイスへのアクセスを可能にするオンボードピンインターフェース
開発と使用に便利なオンボードUSB Type-Cインターフェースは、電源供給とダウンロードデバッグに使用できます
産業用電源の使用に便利な7V~36Vの広い電圧範囲をサポートするオンボード配線端子電源供給インターフェース
時間タスクをサポートするオンボードRTCクロックチップ
制御チップへの外部信号干渉を回避するためのオンボードデジタル絶縁
オンボード統合電源絶縁により安定した絶縁電圧を提供でき、絶縁端に追加の電源は必要ありません。オンボードRS485トランシーバーインジケータライトとCAN動作インジケータライトにより、デバイスの動作状態を簡単に検出できます。レールタイプの保護シェルにより、シェルを使用して簡単にインストールおよび使用でき、安全性が向上します。パラメータ: モデル: ESP32-S3-RS485-CAN マイクロコントローラ: ESP32-S3 (デフォルトはESP32-S3R8チップ) ワイヤレス通信: 2.4GHz Wi-Fi (802.11 b/g/n) Bluetooth 5 (LE) USBインターフェース形式: USB Type-C 供給電圧: 5V 機能: デバイスへの電源供給、USB通信、ファームウェアのダウンロードなど 絶縁タイプRS485通信インターフェース: インターフェース形式: 端子台 方向制御: メイン制御ハードウェアフロー設定による自動制御 インターフェース保護: TVSチューブ保護サージおよび静電保護を提供 マッチング抵抗:デフォルトはNC、120Rのマッチング抵抗はジャンパーキャップで有効化可能
絶縁タイプCAN通信インターフェース：
インターフェース形式：端子台
方向制御：ハードウェアがデータ伝送の方向を自動的に識別して制御します
インターフェース保護：TVS管保護サージおよび静電保護を提供します
マッチング抵抗：デフォルトはNC、120Rのマッチング抵抗はジャンパーキャップで有効化可能
PWR電源インジケータライト：USBに接続すると、電圧が検出されると赤色のライトが点灯します
RS485インジケータライト：
RS485インターフェースからデータが送信されると、緑色のライトが点灯します
RS485インターフェースからデータが返送されると、青色のライトが点灯します
CANインジケータライト：CANインターフェースでデータ通信があると点滅します
端子電源範囲：7V~36V
シェル：レールタイプの保護シェル
サイズ：91.6 x 23.3 x 58.7 (mm)

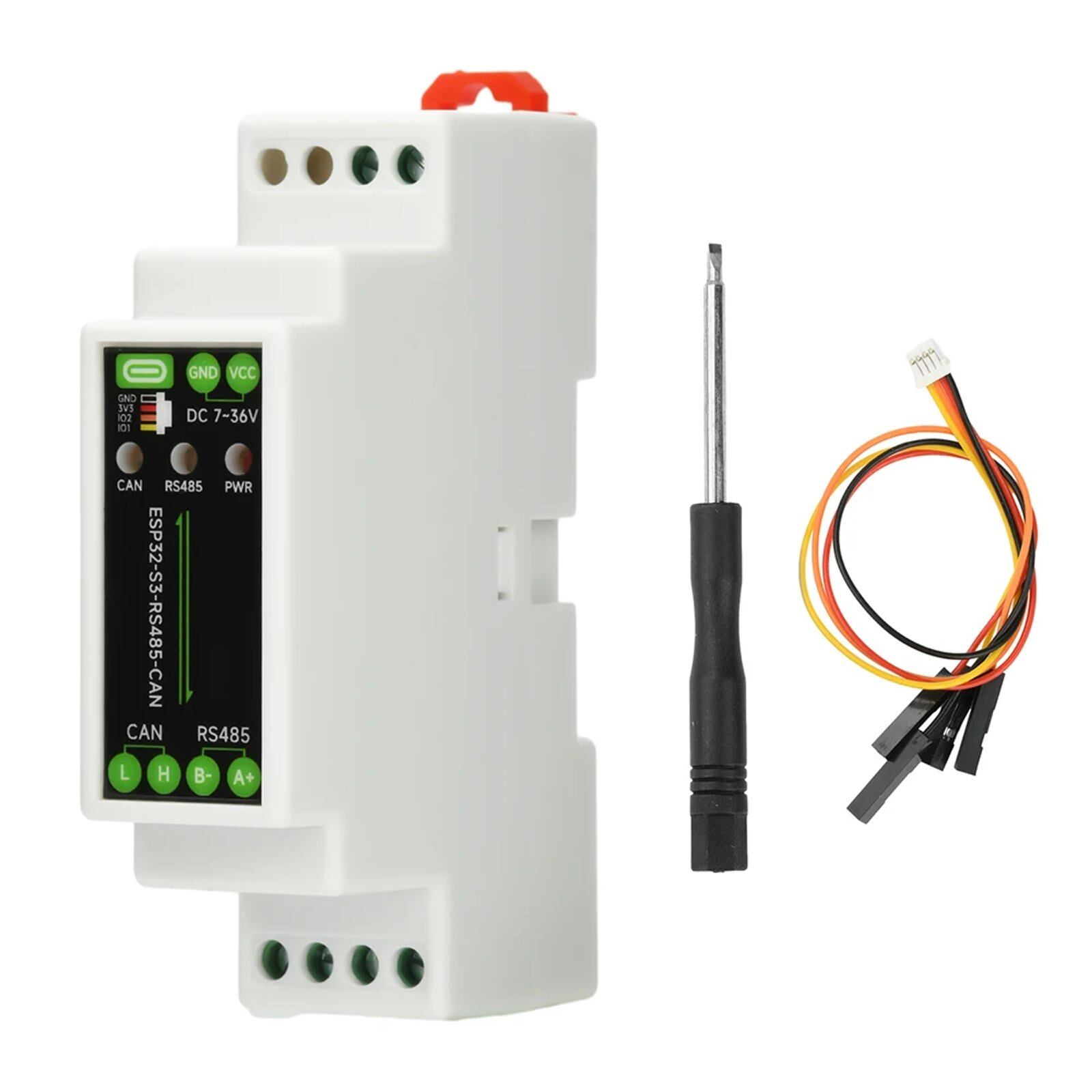

パッケージ同梱物:
ESP32-S3-RS485-CAN x 1
SH1.0 4ピン接続ワイヤ 約150mm x 1
ドライバー x 1
? よくある質問
質問
回答
Q: これはPLCの代わりになりますか?
A: 多くのアプリケーションではそうです。Modbus RTU (RS485) CANバス制御を処理し、自動化ロジックを実行できます。ただし、安全性が重要または高信頼性のアプリケーションでは、専用のPLCが標準のままです。
Q: これと安価なESP32ボードの違いは何ですか?
A: 絶縁保護産業用電源入力とDINレール取り付けです。安価なボードにはTVS保護がなく、絶縁がなく、24V産業用電源を処理できません。このボードは産業環境向けに作られています。
Q: RS485とCANの両方を同時に使用できますか?
A: はい。このボードは、Modbus センサー用の RS485 とデバイス制御用の CAN の両方のインターフェースを同時にサポートします。
Q: インターネットなしで RTC は正確ですか?
A: はい。PCF85063 はローカルで正確な時間を維持します。電源喪失時の時間保持のためにバックアップ バッテリーを追加してください。
Q: RS485 の最大ケーブル長はどれくらいですか?
A: 標準 RS485 仕様の低ボーレートでは最大 1200m (4000 フィート) です。終端抵抗を使用すると、より長い配線に役立ちます。
Q: 産業用電源に接続しながら USB から電源を供給できますか?
A: 両方の電源入力が利用可能ですが、潜在的な競合を防ぐために同時接続は避けてください。産業用アプリケーションにはターミナル ブロックを、開発には USB-C を使用してください。
Q: FreeRTOS をサポートしていますか?
A: はい。ESP-IDF は FreeRTOS をベースに構築されています。マルチタスクは標準機能です。
Q: この製品とESP32-S3-BOX-3の違いは何ですか？
A: BOX-3はディスプレイと音声機能を備えた民生用製品です。このボードは産業用統合向けで、絶縁型産業用I/O、広電圧入力、DINレール取り付けに対応しています。用途に応じて異なるツールを使用します。
