Raspberry Pi CM4キャリアボードデュアルギガビットイーサネットルータープラットフォーム S26d4630646242

¥6,913($43.63)

レビューを見る

International shipping available

注: CM4 は含まれていません。単体で購入してください。

概要

CM4-DUAL-ETH-MINI Compute Module 4 用

Raspberry Pi CM4 の評価や最終製品への統合に適しています

仕様

CM4ソケット: Compute Module 4のすべてのバリアントに適しています

イーサネット: デュアルギガビットイーサネットRJ45

USB: USB 2.0インターフェース

ピンヘッダー: Raspberry Pi 40ピンGPIOヘッダーx1

ストレージ: Compute Module 4 Lite (eMMCなし) バリアント用のMicroSDカードソケット

ファンヘッダー: 4線SH1.0インターフェースにより、速度調整と測定が可能5V

電源入力: 5V Type-Cインターフェース

寸法: 55.0 x 68.0mm

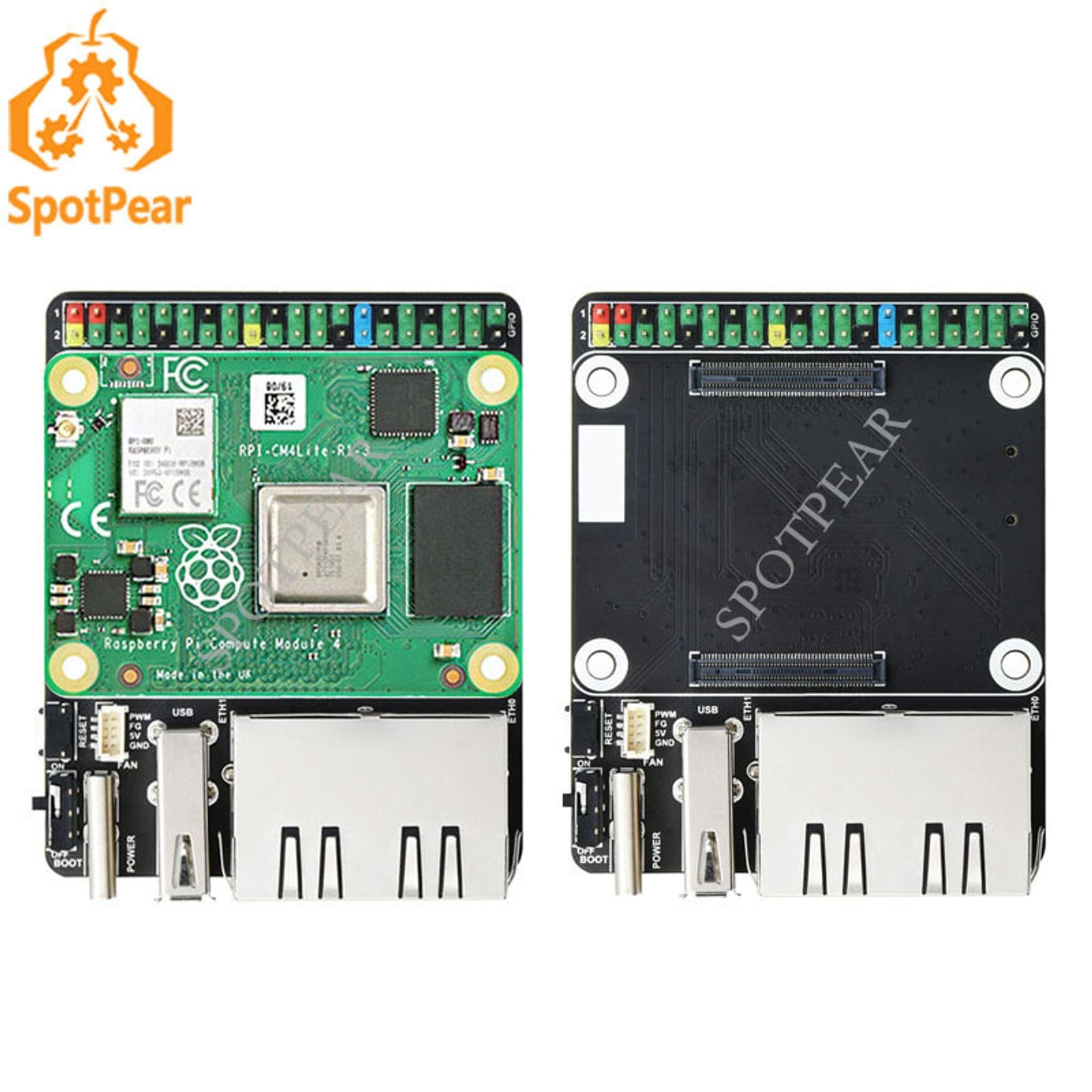

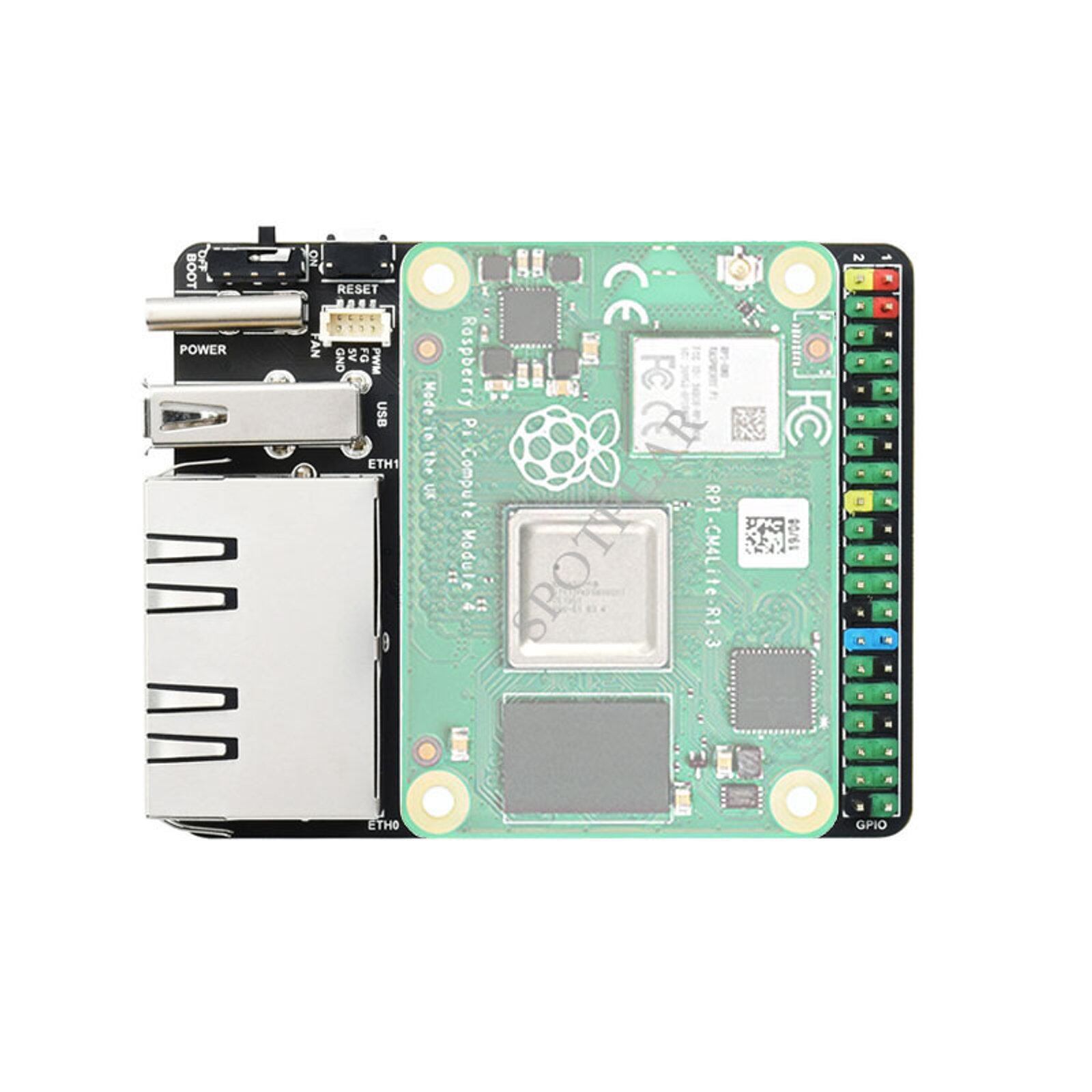

Compute Module 4との接続標準CM4ソケットとカラーコード付きRaspberry Pi 40ピンGPIOヘッダー

Compute Module 4 Lite/EMMCシリーズモジュールに適しています

豊富なインターフェースETH / Micro SD / USB

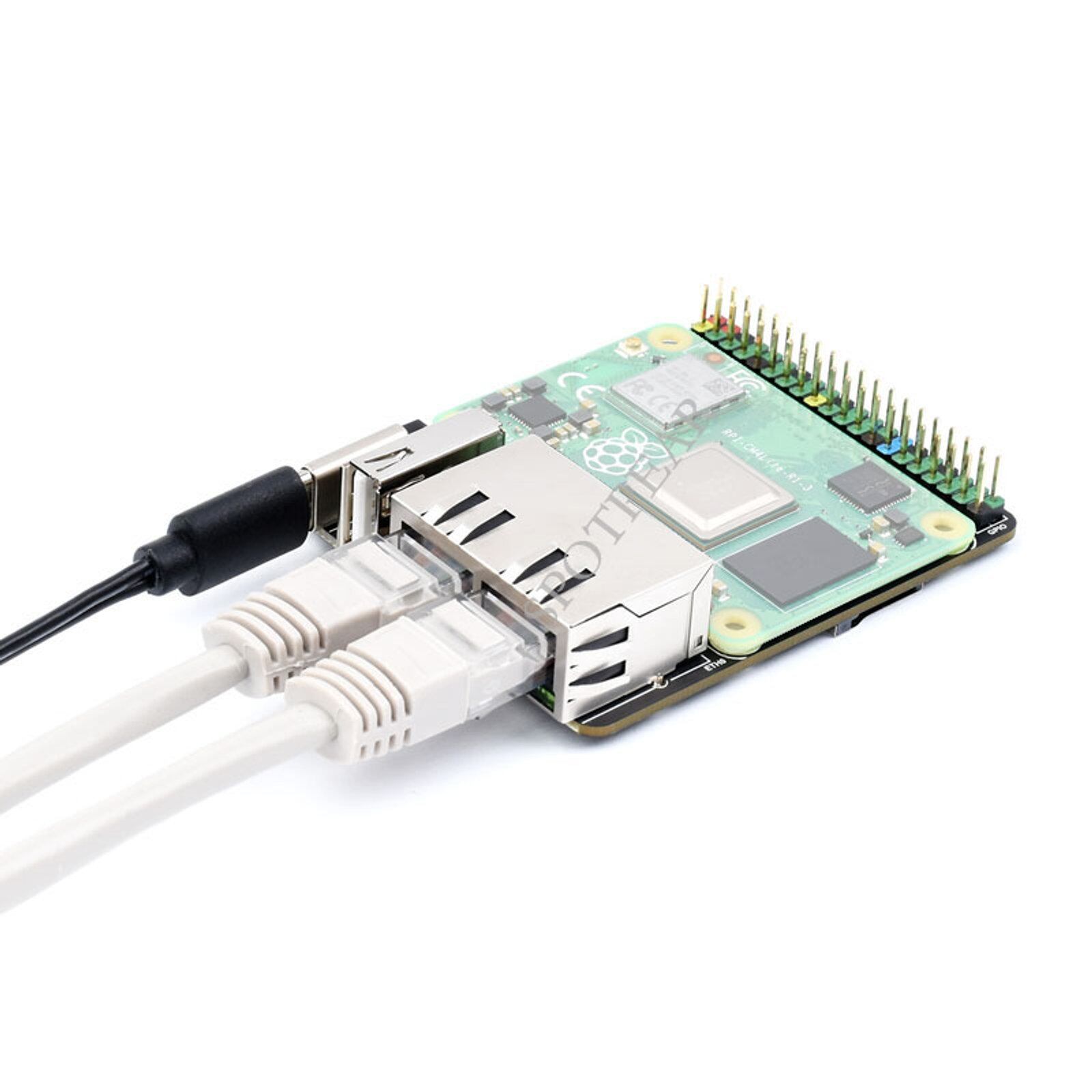

アプリケーション例

参考用です。CM4 は含まれていません。

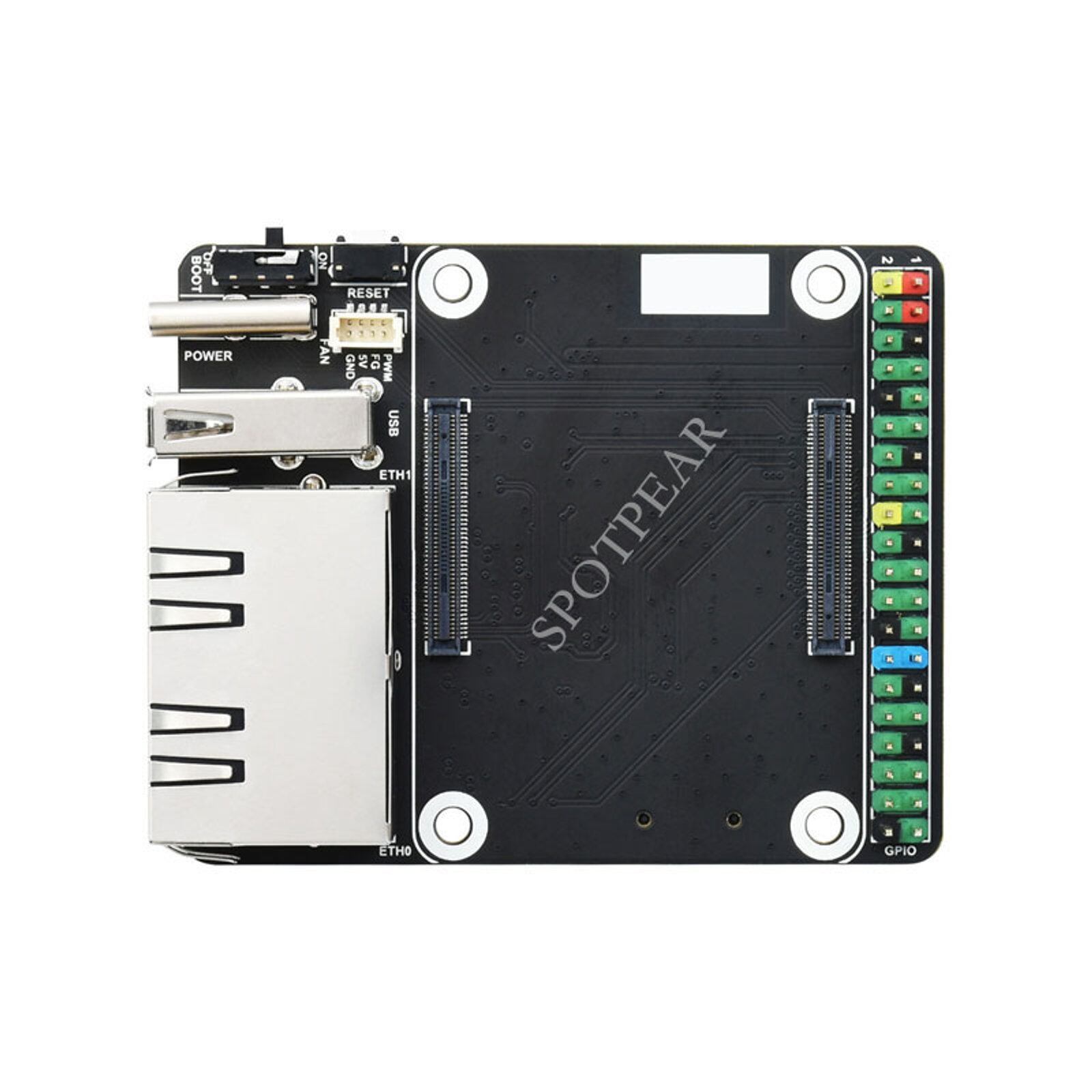

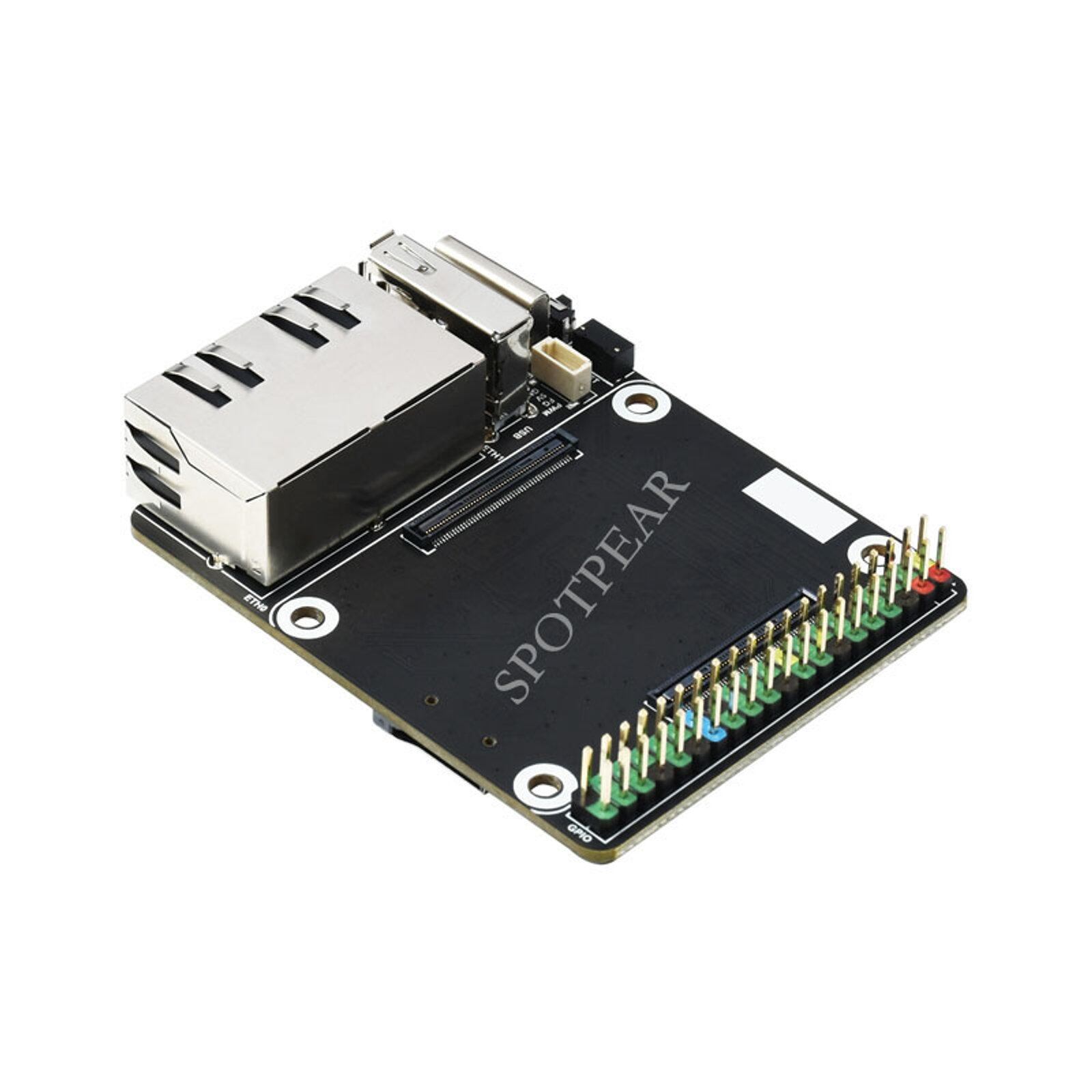

ボード上のもの

40 ピン GPIO ヘッダー

各種 HAT の接続用

CM4 ソケット

Compute Module 4 のすべてのバリアントに対応

RJ45 ギガビットイーサネット

デュアル RJ45 ギガビットイーサネット 10/100/1000M 互換

ETHERNET 0: CM4 オリジナル ETH

ETHERNET 1: PCIe 拡張 ETH

USB 2.0 Type A ポート

各種 USB デバイスの接続用

FAN ヘッダー

冷却ファンの接続により速度調整と測定が可能

リセットボタン

リセットボタン

BOOT スイッチ

ON: CM4 は USB-C インターフェイスから起動します

OFF: CM4 は eMMC または Micro SD カードから起動します

Type-C インターフェイス

5V 2.5A 電源インターフェイスは eMMC プログラミングインターフェイスとしても使用できます

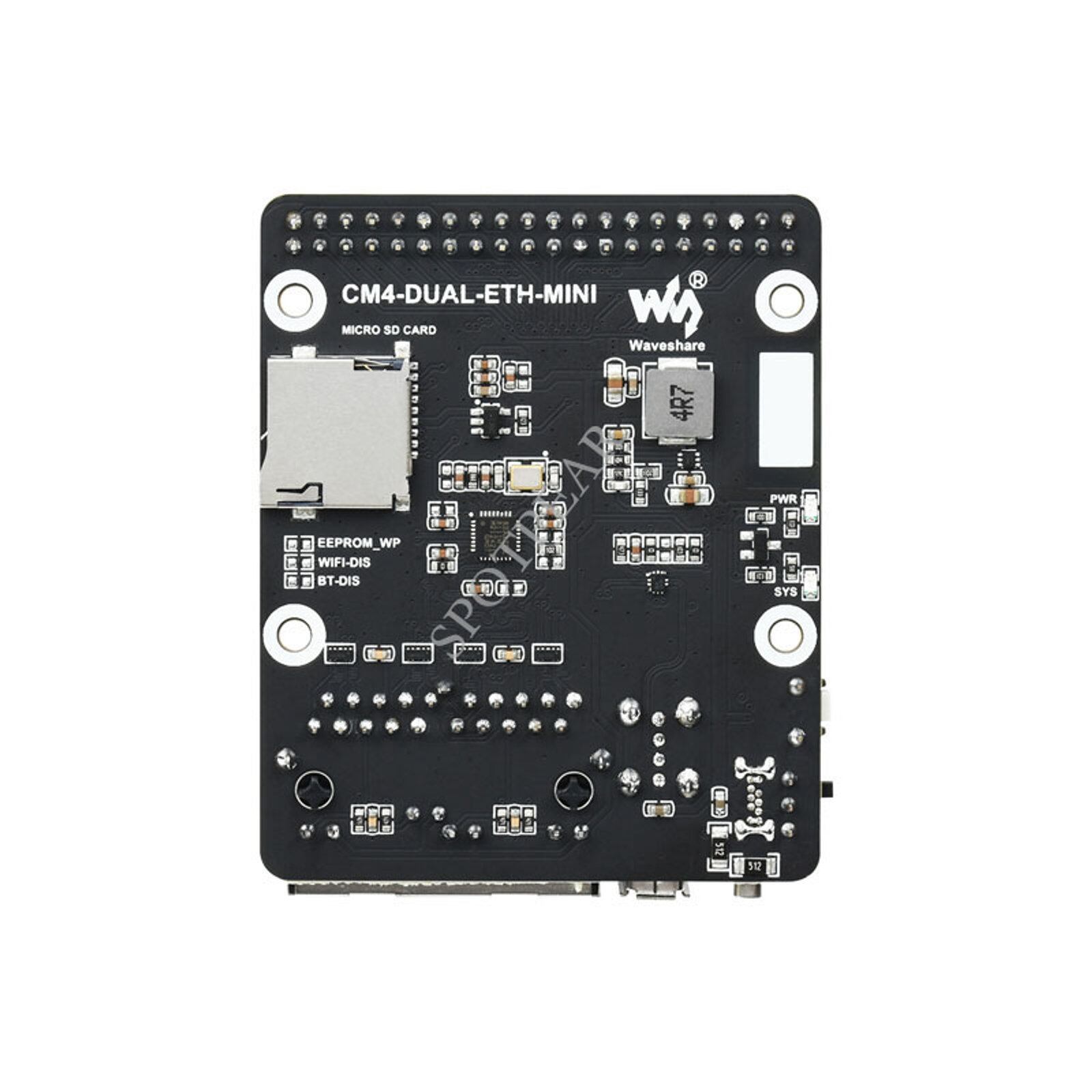

Micro SD カードスロット

事前に書き込まれた Micro SD カードの接続用画像

RTL8111H

ギガビットイーサネットチップ

インジケータ

SYS: Raspberry Piの動作状態を示します

PWR: Raspberry Piの電源状態を示します

SYSTEMシステム機能スイッチ

EEPROM_WP: EEPROMの上書きを防止します

WiFi_DIS: アンテナ付きCM4バージョンのみWiFiを無効にします

BT_DIS: アンテナ付きCM4バージョンのみBluetoothを無効にします

.

外形寸法

パッケージ内容

注: CM4は含まれていません。別途ご購入ください。

CM4-DUAL-ETH-MINI x1
