[ボードのみ] RS485 ESP32 DINレール拡張ボード 7-30V DC スマートホーム用 S26d9170913182_2
¥2,688($16.96)
International shipping available

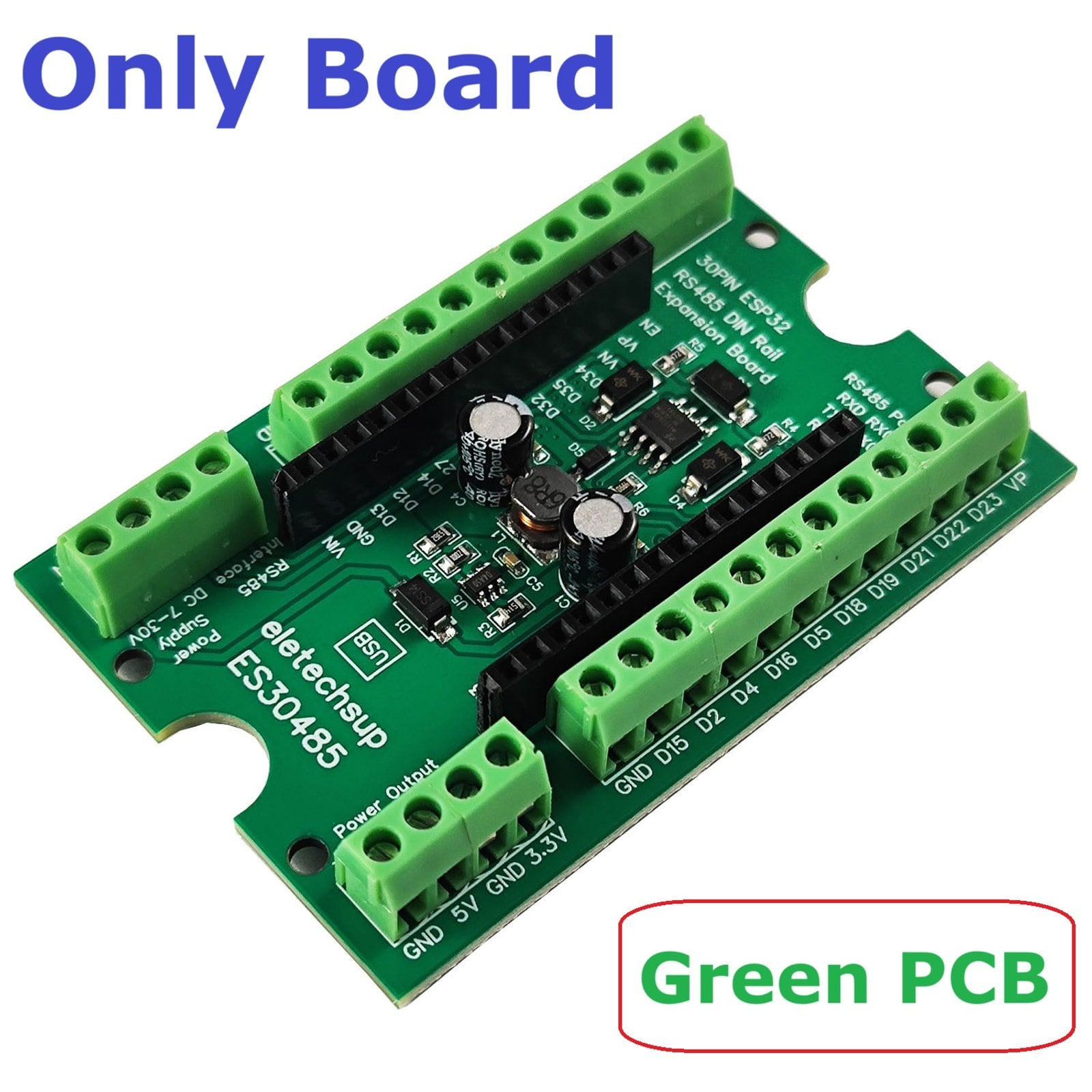

ES30485は、ELETECHSUP社製のRS485バスインターフェースを備えた30ピンESP32拡張ボードです。RS485に必要な3つのポートを除く、すべての有用なピンが引き出されています。さらに、広範囲の電圧降下回路を備え、DC 7~30Vで動作します。 ESP32ボードに接続すると、WIFIとRS485を備えたコスト効率の良いメインコントロールボードになります。
30ピンESP32 RS485拡張ボード
1 動作電圧 DC 7-30V 入力逆極性保護。
2 DC 5V外部出力電源付き、最小出力電流0.5A、出力短絡保護。
3 DC 3.3V/100MA出力電源（ESP32ボード挿入後のみ出力）
4 ほぼすべてのIOポートをリードアウト（RS485 PIN IO1/IO3/IO17を除く）
5 高速RS485インターフェース付き（ボーレート0.05K-1000KBPS）
6 オプションの産業規格DINレールエンクロージャ
7 端子間隔：3.96mm。
8 端子台：ワイヤ範囲26-16AWG、ストリップ長3.96mm、メートル法M2/M2.5スロットネジ。
9 サイズ: 75 *50 * 7mm(ボードのみ) 80 *54 * 26mm(レールボックス付き)
10 重量: 32g(ボードのみ) 62g(レールボックス付き)
用途:
30 PIN ESP32 ボード用 DIN レール マウント ネジ端子アダプタ モジュール。
このアダプタ モジュールを使用すると、ESP32 プロジェクトを産業用制御アプリケーションに簡単に拡張できます。
注意:
1:これは拡張ボードです。使用する際は、30ピンのESP32ボードを挿入する必要があります。
2: 1/3/17ピンはRS485ピンで、個別に引き出されていません。
3: お届けするボードは緑色のPCBボードです。
DINレールボックスの仕様:
製品モデル: UM50
色: 黒
幅: PCBボード幅UM50(50mm)に適しています
絶縁等級:難燃性VO等級
バックプレーン長さ: 75mm PCBボードに適しています
正味重量: 30g
設置: DIN35およびC45レール
