M5Stack TAB5 IoTターミナル 5インチ IPS ESP32-P4 C6 バッテリーなしスマートホーム S26o3031631176

¥18,036($114.25)

レビューを見る

International shipping available

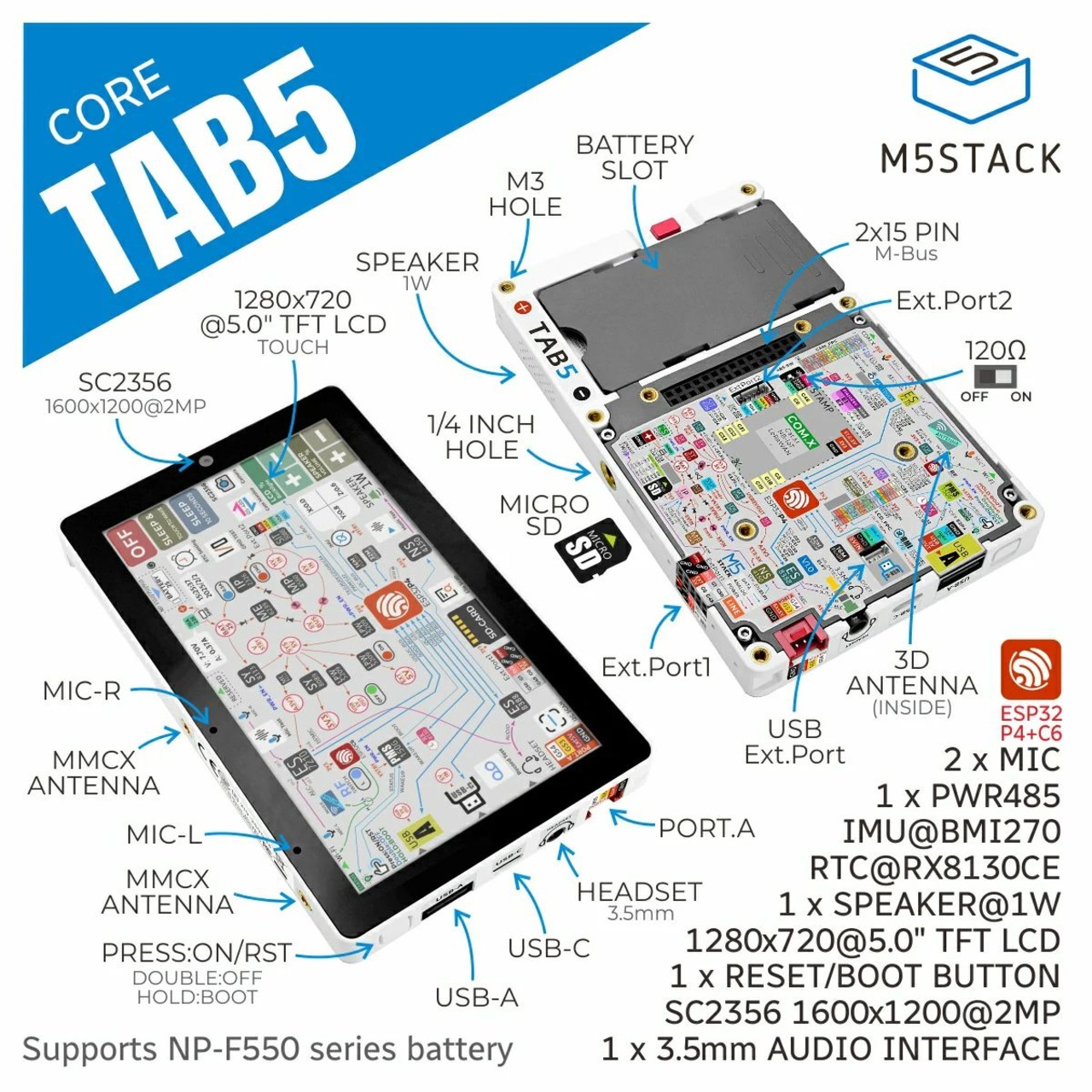

M5Stack TAB5 ポータブルスマートIoT端末開発デバイス

製品の特徴

ESP32?P4 デュアルコアメインコントローラ

ESP32?C6 ワイヤレスモジュール

Wi?Fi 6

内蔵3Dアンテナ & MMCX外部アンテナポート

5インチ 720P MIPI-DSIディスプレイ

GT911マルチポイントタッチ

SC2356 2 MPカメラ

USB-Aホスト + USB-C OTG

RS-485産業用インターフェース

Grove & M5BUS拡張

Micro SDカードスロット

STAMP拡張

ES8388オーディオコーデック

ES7210 AECデュアルマイク

1 Wスピーカー＋3.5 mmヘッドフォンジャック

BMI270 6軸センサー

RX8130CE リアルタイムクロック

リセット／ブートおよび電源ボタン

NP?F550 2S 着脱式バッテリー

標準 1/4″?20 三脚マウント

開発プラットフォーム：

ESP-IDF

用途

スマートホーム制御

遠隔監視システム

IoTデバイス開発

産業用オートメーション

同梱内容

1 * Tab5（バッテリーなし）

1 * 1.25?6P シングルエンドコネクタケーブル

ご注意：バッテリー NP?F550（別売）

お近くの市場やカメラ店などでご購入ください

仕様

製品詳細

ご注意事項

ダウンロードモード

USBケーブルまたはバッテリーを接続した状態で、内部の緑色LEDが高速に点滅するまでリセットボタンを長押し（2秒）してください。ボタンを離すとダウンロードモードに入り、ファームウェアのフラッシュが完了するまでお待ちください。

バッテリーの取り付け

デバイスの電源をオフにした状態で、基板の端にある赤いラッチボタンを長押しし、バッテリーモジュール背面の金属接点を「BATTERY」スロットに合わせ、ガイドレールに沿って下方向にスライドさせて面一になるまで押し込み、赤いボタンを離して取り付けを完了し、電源を入れます。

電源のオン／オフ

USBケーブルまたはバッテリーで給電している場合：電源オフの状態からオンにするには、電源ボタンを1回クリックします。電源オンの状態からオフにするには、電源ボタンを2回クリックします。

回路図

ピンマップ

MBUS

Tab5ボードのピンマップ概要

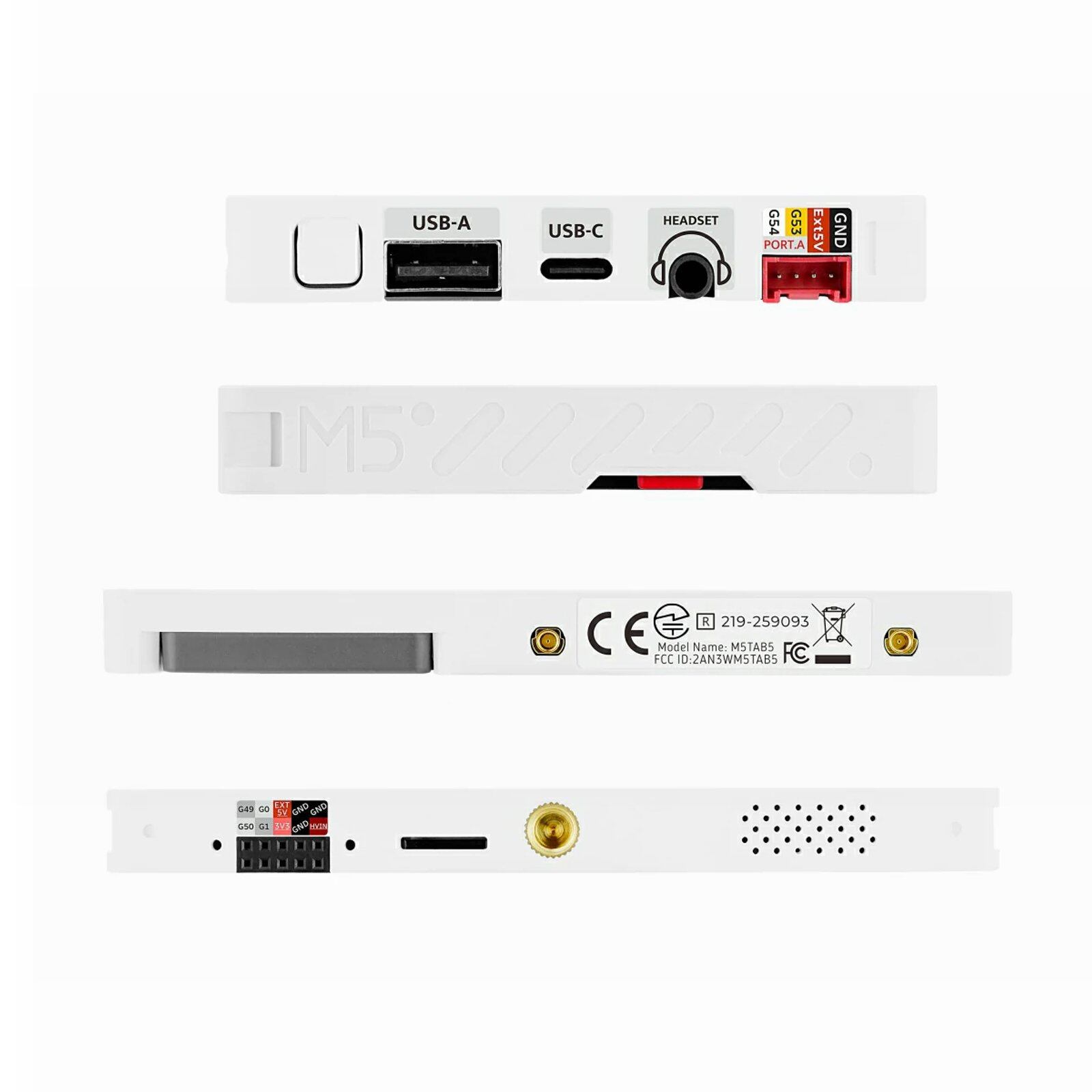

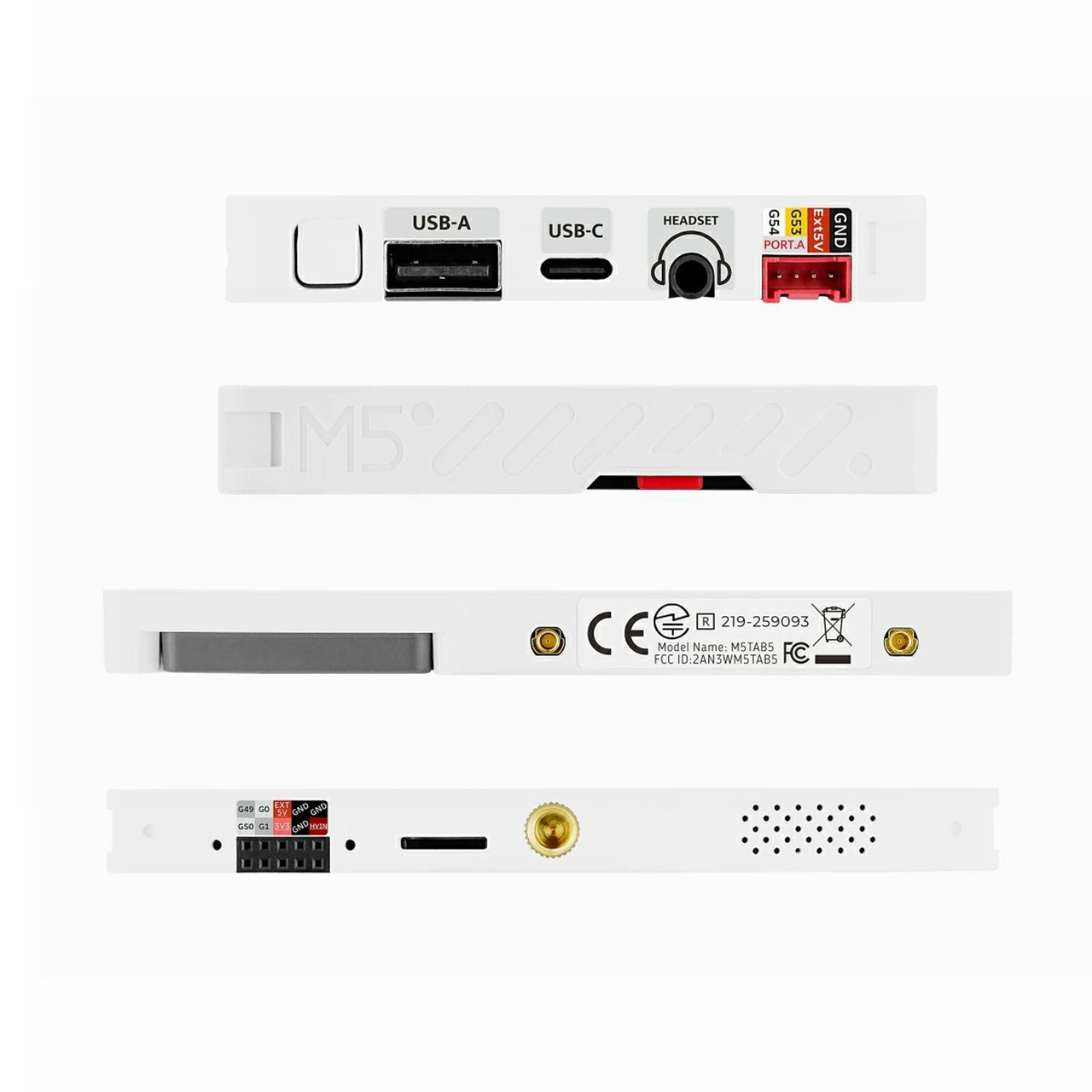

モデルサイズ

製品説明

Tab5は、デュアルチップアーキテクチャと豊富なハードウェアリソースを統合し、開発者向けに設計された、拡張性の高いポータブルスマートIoT端末開発デバイスです。メインコントローラには、16 MBのフラッシュメモリと32 MBのPSRAMを搭載したRISC?VベースのESP32?P4 SoCを採用しており、ワイヤレスモジュールにはWi?Fi 6に対応したESP32?C6?MINI?1Uを使用しています。アンテナシステムは、内蔵の3Dアンテナと外部MMCXアンテナインターフェースを自由に切り替えることができ、さまざまな導入環境に柔軟に対応することで、データスループットと低遅延制御を保証します。

ビジョンおよびインタラクションの面では、Tab5はMIPI-DSIインターフェースを介した5インチ1280x720 IPS TFTディスプレイを搭載しており、GT911マルチポイントタッチコントローラ（I^2C）によるタッチ操作により、スムーズで応答性の高いタッチ体験を実現しています。また、MIPI-CSIインターフェースを介したSC2356 2 MPカメラ（1600x1200）を搭載しており、高解像度の動画録画、画像処理、エッジAIアプリケーション（顔認識やオブジェクト追跡など）に対応しています。

周辺機器インターフェースとして、Tab5はUSB-A（ホスト）およびUSB-C（USB 2.0 OTG）ポートを備えており、マウスやキーボードなどの一般的な周辺機器を接続できます。産業用シナリオでは、RS?485（SIT3088 + DIPスイッチで選択可能な120 Ω終端）バス通信を利用できます。 Grove M5BUS GPIO_EXTヘッダーやMicro SDカードスロット、および予約済みのSTAMPパッド（Cat.M、NB-IoT、LoRaWANなどをサポート）により、さまざまなセンサーや通信モジュールによる柔軟な拡張が可能です。また、クイックリセットやファームウェアダウンロードモードへの移行を行うためのリセット／ブートボタンも備えています。

オーディオ／ビデオ機能において、Tab5はES8388オーディオコーデックを採用し、ES7210 AECエコーキャンセレーションフロントエンド、デュアルマイクアレイ、3.5 mmヘッドフォンジャック、スピーカーと組み合わせることで、高音質での録音／再生および正確な音声認識を実現しています。内蔵のBMI270 6軸センサー（加速度センサー＋ジャイロスコープ、割り込みによるウェイクアップ機能付き）は、モーション追跡や姿勢検出のシナリオにおいてメインコントローラを起動させることができ、低消費電力状態での応答性を向上させます。

時間および電力管理のために、Tab5はRX8130CEリアルタイムクロック（タイマー割り込みによるウェイクアップ機能付き）を統合し、着脱可能な2S NP?F550リチウム電池に対応しています。また、MP4560ブースト／バック管理IP、2326充放電制御、およびINA226リアルタイム-時間監視回路を内蔵しており、外部電源なしでも安定した動作を保証します。

構造面では、Tab5の側面には標準的な1/4″?20三脚マウントが装備されており、三脚やその他のマウントに直接取り付けることで、撮影や設置が容易に行えます。

Tab5は、スマートホーム制御、遠隔監視、産業オートメーション、IoTプロトタイピング、教育、研究に適しており、開発者や企業に、包括的で拡張性が高く、高性能な開発プラットフォームを提供します。
