[ PM06 -14S ] Holybro PM06 2S-14S 60A 電源モジュール（Pixhawkドローンフライトコントローラー用） S26o2303865860_0
¥5,181($32.82)
International shipping available
Holybro PM06 / PM06D 14S パワーモジュール 2S-14S 入力電圧 60A 定格電流 Pixhawk 4 (Mini) Durandal Pix32 RC FPV ドローン用

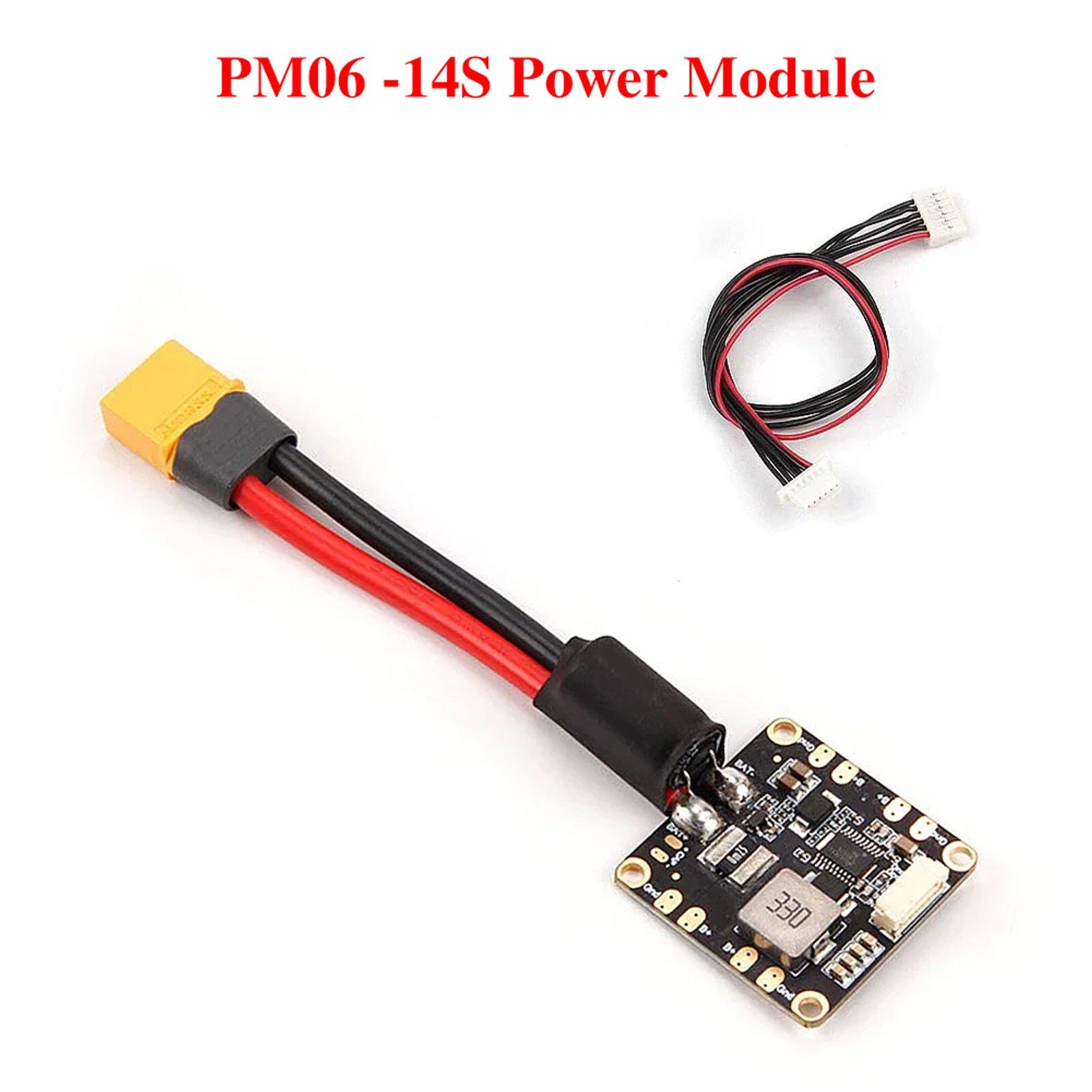

PM06 -14S パワーモジュール:この PM06 パワーモジュールは、バッテリーからフライトコントローラーにクリーンな 5.2V を供給し、6 ピン JST-GH ケーブルを介してアナログ信号で消費電流とバッテリー電圧の測定を提供し、4 つの ESC への統合された電力分配も行います。はんだ付け済みのワイヤ、コンデンサ、XT60 コネクタが付属しています。
仕様:
入力電圧 (10S バージョン): 2S-10S
入力電圧 (14S バージョン): 2S-14S
PCB 連続電流定格: 70A
PCB バースト電流定格: 120A (<60 秒)
出??力: DC 5.2V &最大 3A 出力最大電力: 18W 電圧分圧: 18.182 ボルトあたりのアンペア数: 36.364 注意: 基板に予めはんだ付けされている XT60 プラグと 12AWG ワイヤは、連続電流 30A、瞬間電流 60A (60 秒未満) の定格です。より高い電流を使用する場合は、プラグの種類とワイヤのサイズをそれに応じて変更する必要があります。この表を参照してください。 この PM02 電源モジュールはアナログデータ出力を使用するため、Pixhawk 5X と互換性がありません。 6X (PM02D のようなデジタル PM が必要です)。
機械的仕様:
寸法: 35x35x5mm
取り付け穴: 30.5mm*30.5mm
重量: 24g
ピンマップ:
PX4 と Ardupilot のセットアップ ガイドは、Holybro Doc のこちらにあります。
パッケージ内容
1x
PM06 ボード
1x
80mm XT60 コネクタ ワイヤ (取り付け済み)
1x
電解コンデンサ: 220uF 63V (取り付け済み)
1x
JST GH 6 ピン ケーブル
1x
JST SH 6ピンケーブル
PM06D-14S 電源モジュール:
注記
-
PM06D は PX4 でサポートされています。Ardupilot の場合は、Ardupilot の最新/マスター FW またはバージョン 4.4 以降でサポートされています。
- この PM は I2C デジタル信号データ出力を使用するため、Pixhawk 6C & Mini Pixhawk4 & Mini pix32 v5 や Durandal フライトコントローラーなど、アナログ PM を使用するフライトコントローラーとは互換性がありません。
PM06D は、6ピンケーブルを介して、バッテリーから Pixhawk 5X & 6X に安定化電源を供給するとともに、消費電流とバッテリー電圧の測定も行います。内蔵電源分配機能により、同じボードで ESC と FC に電源を供給できます。
オンボードのスイッチングレギュレータは、最大 14S の LiPo バッテリーから 5.2V と最大 3A を出力します。パワー モジュールは、XT60 コネクタとコンデンサが完全に組み立てられた状態で出荷されます。Molex 2.00mm ピッチ CLIK-Mate ワイヤ対ボード コネクタは、接点あたり 3.0A の電流定格です。
仕様
入力電圧: 2S-14S
PCB 続き定格電流: 70A
PCB バースト電流定格: 120A (60 秒未満)
最大電流検出: 327A
I2C 互換インターフェースによる電圧および電流モニタ
コネクタ出力: 5.2V および 3A 最大
重量: 24.5g定格電流:
PM06D には、連続電流 30A、バースト電流 (1 分未満) 60A 定格の 14 AWG シリコンワイヤ付き XT60 プラグが付属しています。より高い電流が必要な場合は、プラグの種類とワイヤのサイズをそれに応じて変更する必要があります。この表を参照してください。
PX4 パラメータ設定:PM06D 14S バージョンを使用する場合は、SENS_EN_INA228 を有効に設定する必要があります。
パッケージ内容:
1x PM06D 電源モジュール
1x 6ピン 2.00mmピッチケーブル
