Holybro PM03D パワーモジュール I2C パワーモニター XT30コネクタ（FPVドローン用FC・RCパーツ） S26d9079108000
¥13,709($86.85)
International shipping available
Holybro PM03D パワーモジュール対応フライトコントローラー。I2C パワーモニター搭載、XT-30/XT-60 コネクタ付き、FPV ドローン用 6S リポバッテリー対応
注
セットアップガイドの全文はこちらをご覧ください。

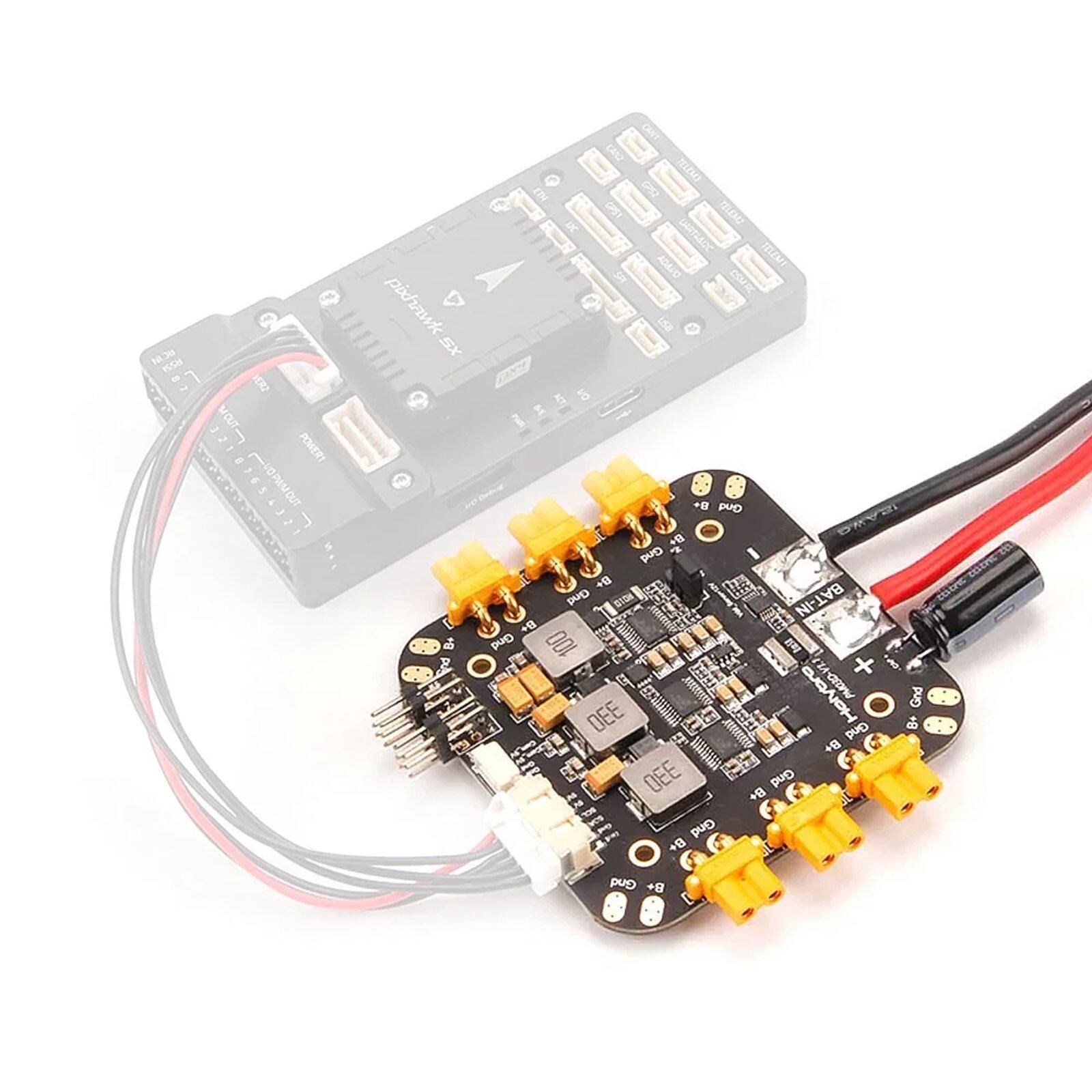

このPMはI2Cデジタル信号データ出力を使用しており、Pixhawk 5X/6Xシリーズと互換性があります。
Pixhawk 6C、Mini Pixhawk4、Mini pix32 v5、またはDurandalフライトコントローラーなど、アナログPMを使用するフライトコントローラーとは互換性がありません。
パワーモジュール比較表
概要

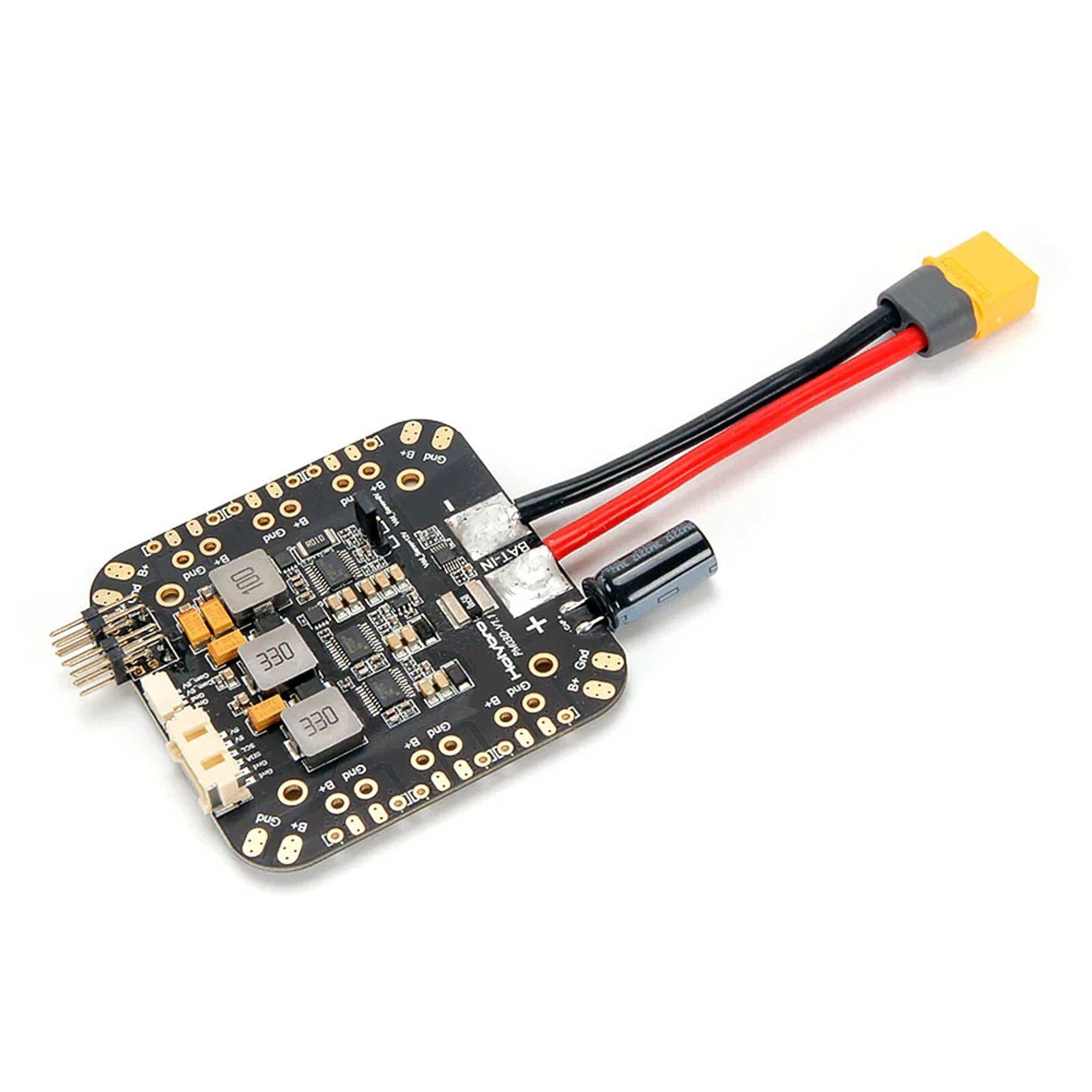

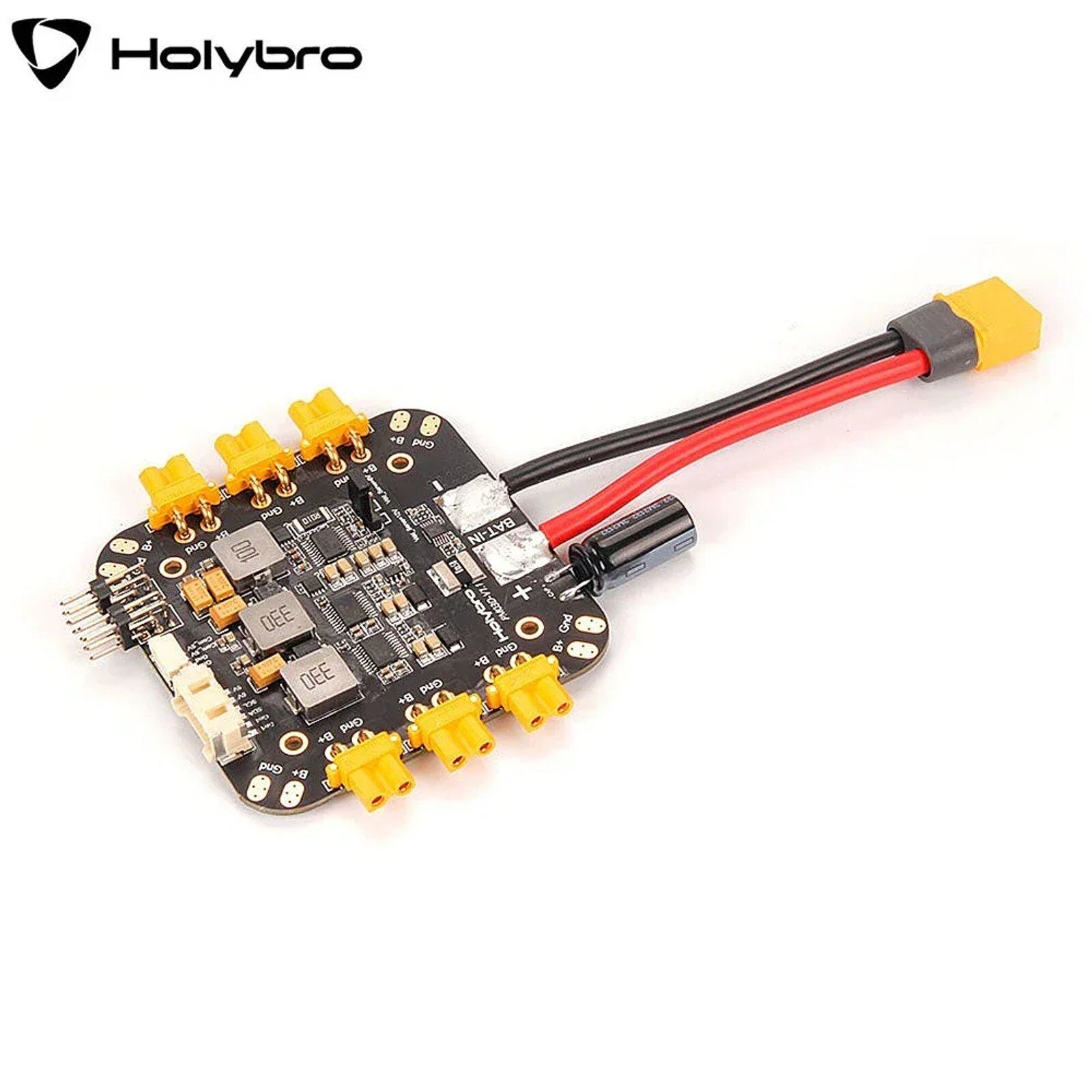

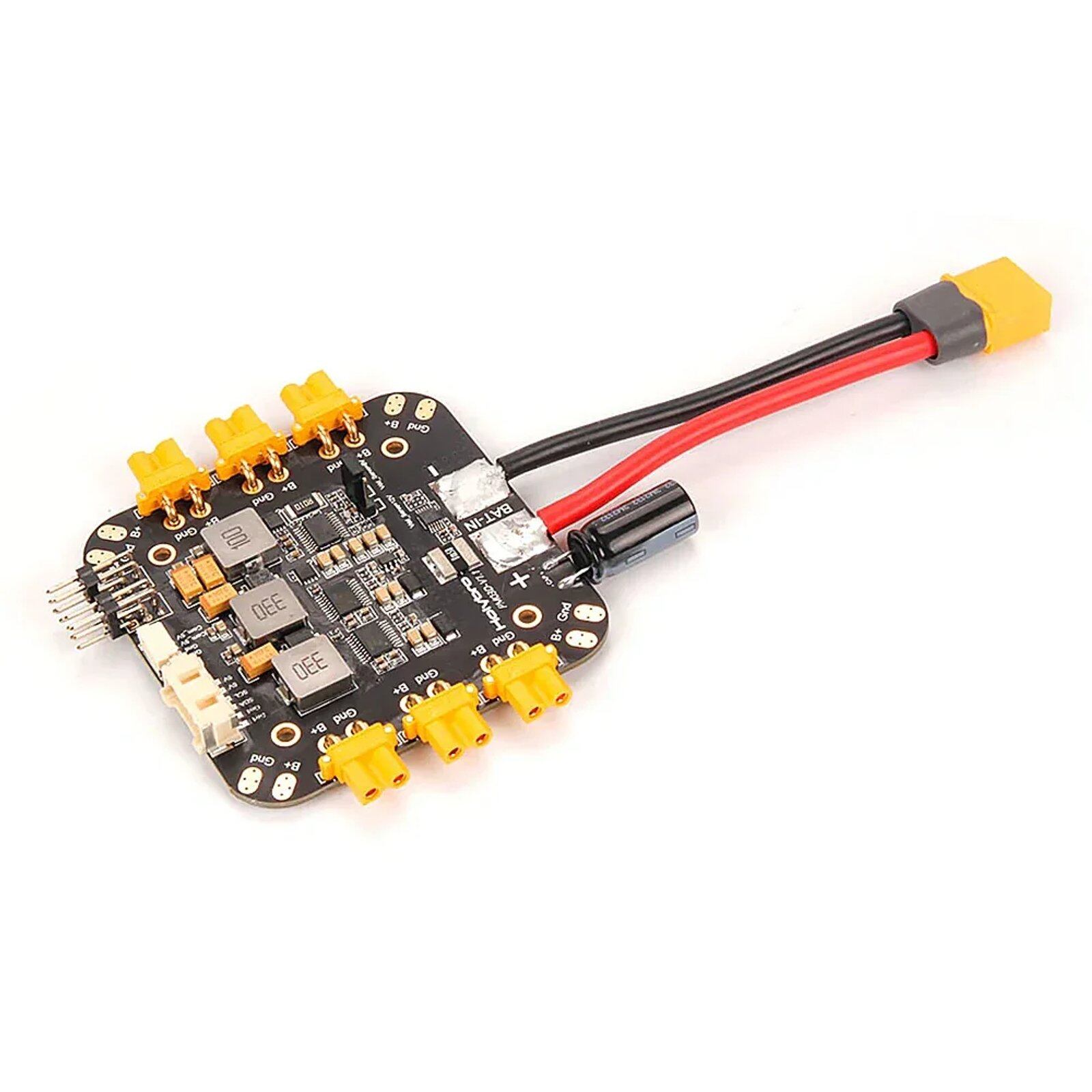

PM03Dは、6ピン2.00mm CLIK-Mateケーブルを介して、I2Cデジタルプロトコルによる安定化電源供給、消費電流およびバッテリー電圧の測定機能を提供します。 Pixhawk 5X 以降など、I2C パワーモニターを使用するフライトコントローラーと互換性があります。
特徴

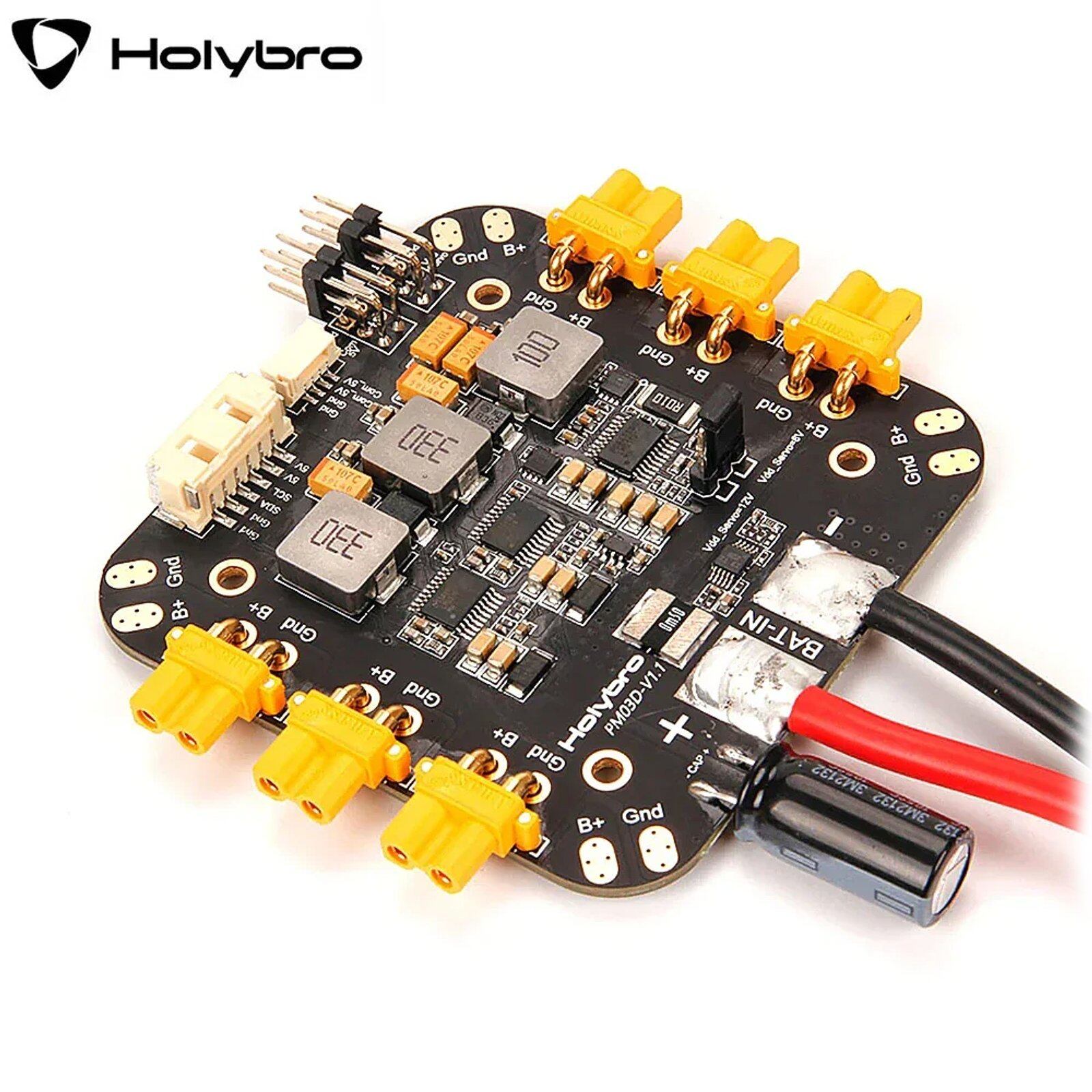

X500 V2 などのマルチローター向けに設計されています。 モーター用 ESC およびバッテリー用に XT-30 および XT-60 コネクタが予め取り付けられているほか、2 つの 5V BEC および各種周辺機器用の 8V/12V 選択可能出力を備えています。
?
プラグアンドプレイ対応。QGroundcontrol および Mission Planner での追加設定は不要です
?
モーター ESC を簡単に接続できる XT-30 コネクタとはんだ付けパッドを装備
?
オンボード電圧レギュレータ：5.2Vx2、および8V/12V切替式x1
?
コンパニオンコンピュータや周辺機器への給電用5V/Aポート
?
周辺機器への給電用、8Vまたは12Vから選択可能な3列ピンヘッダー
技術仕様
最大入力電圧：6Sバッテリー
定格電流： 60A
最大電流：120A（60秒未満）
最大電流検知値：164A
接続
外形寸法：84x78x12mm（配線を除く）
取り付け面：45x45mm
重量： 59g PM03Dに付属するXT60プラグおよび12AWGワイヤーは、30Aの連続電流および60Aの瞬間電流（<1分）に対応しています。 これより高い電流を使用する場合は、プラグの種類やワイヤの太さを適宜変更する必要があります。

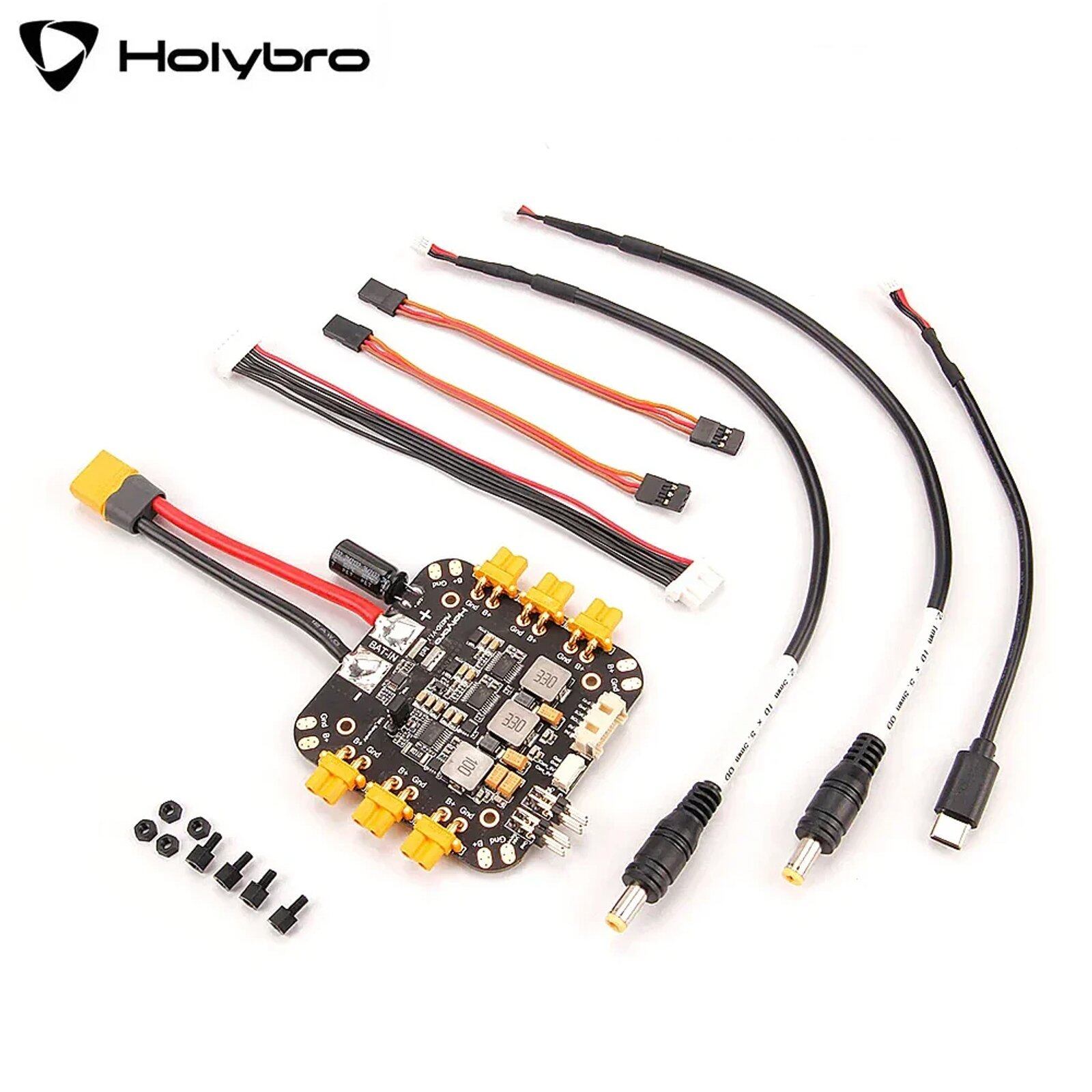

パッケージ内容
PM06ボードx1
80mm XT60コネクタ付きワイヤ（はんだ付け済み）x1

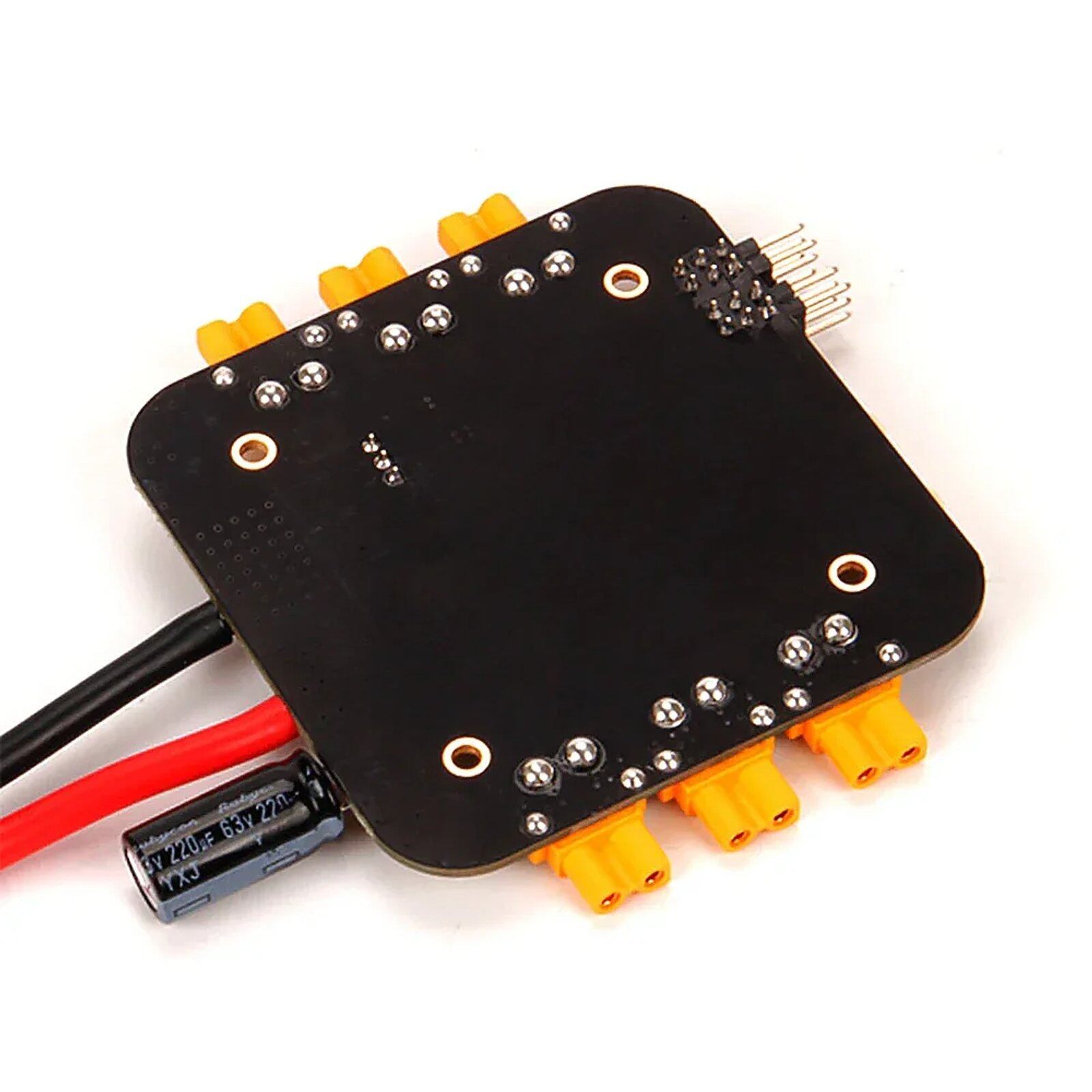

電解コンデンサ： 220uF 63V（はんだ付け済み）
2.0mmピッチ CLIK-Mate 6ピンケーブル（フライトコントローラーへの給電用）
4ピン JST GH − USB Type-C
4ピン JST GH − バレルプラグ（2.1x5.5mm）
4ピン JST GH − バレルプラグ（2.5x5.5mm）
4ピン デュポンケーブル（2本）
ナイロン製スタンドオフ＆ナット
