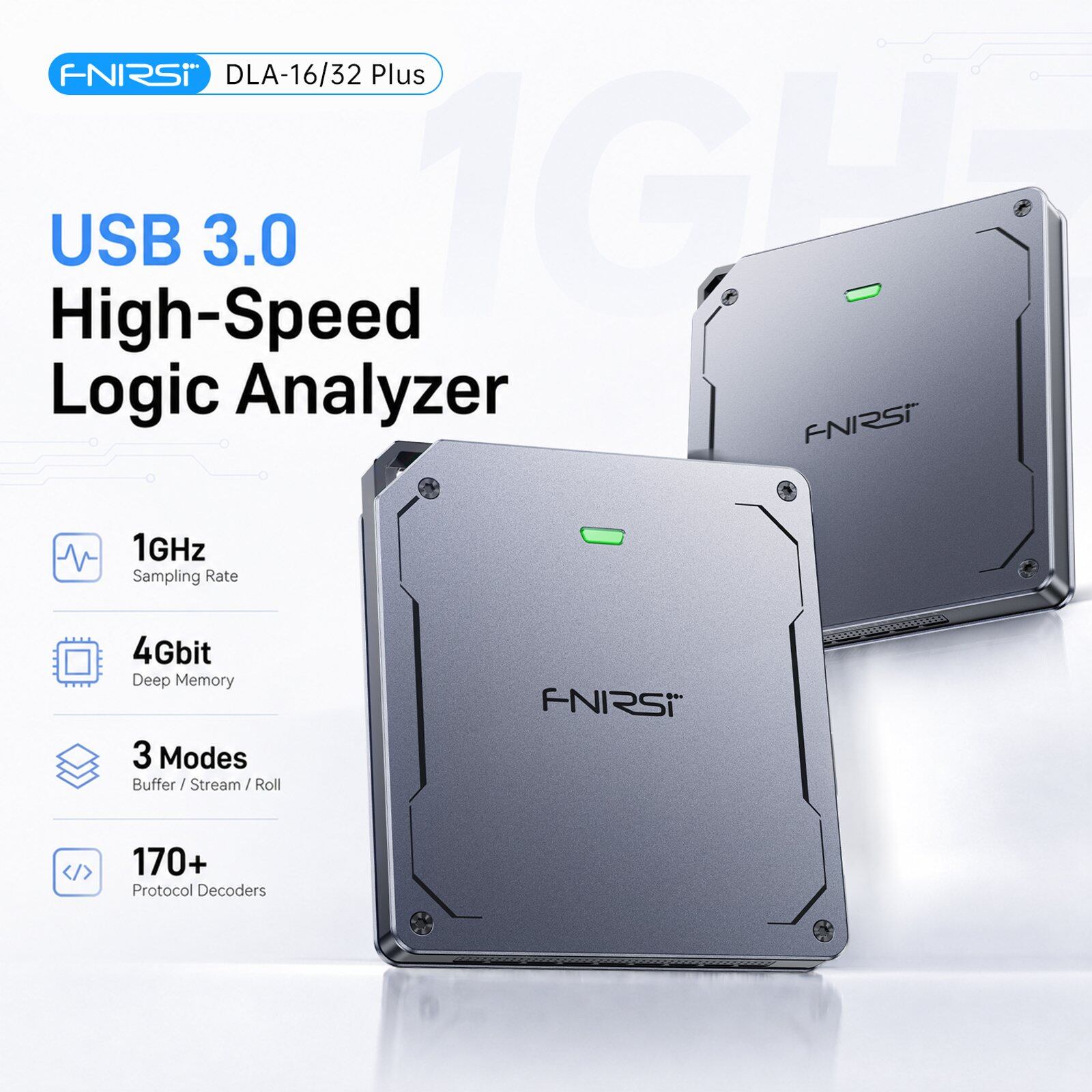

FNIRSI DLA-16 Plus USBロジックアナライザ 16チャンネル 1GHzサンプリングレート USB3.0 4Gbitメモリ 120以上のプロトコルデコードアナライザ S26o3004746417
¥31,693($202.03)
International shipping available
__FNIRSI DLA-16 Plus / DLA-32 Plus USBロジックアナライザは、デジタル回路信号のキャプチャ、表示、分析用に設計されています。
最大1GHzのサンプリングレート、16/32の入力チャンネル、120以上のプロトコルデコード、ディープメモリ、複数の取得モードを備え、タイミングと波形データの分析、回路障害の診断、デジタル設計の検証、デバッグ効率の向上に役立ちます。
MCU開発、FPGAデバッグ、組み込みシステム、デジタル回路テスト、通信プロトコル分析、電子工学アプリケーションに適しています。
特長

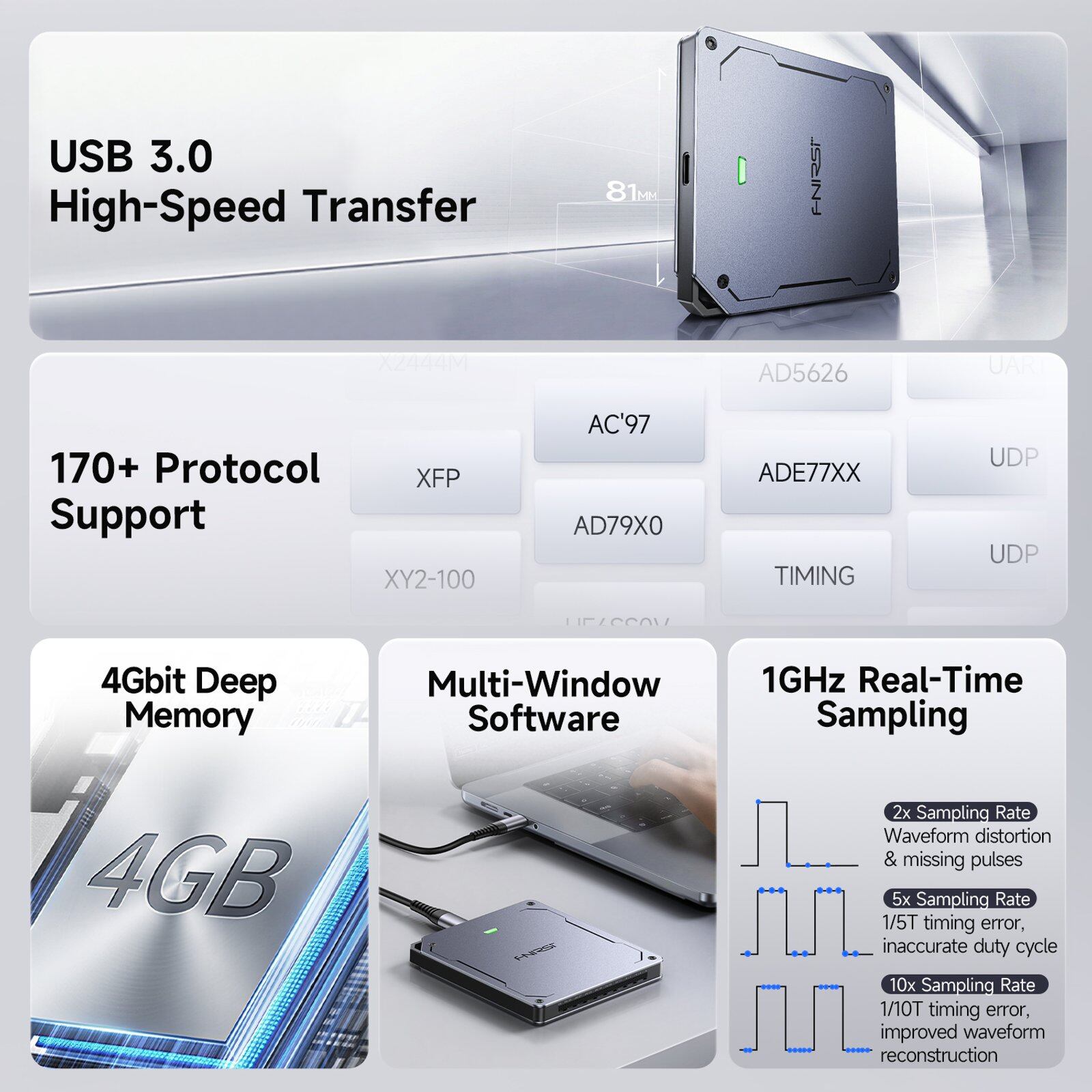

?最大32CH / 1GHzの高速サンプリング

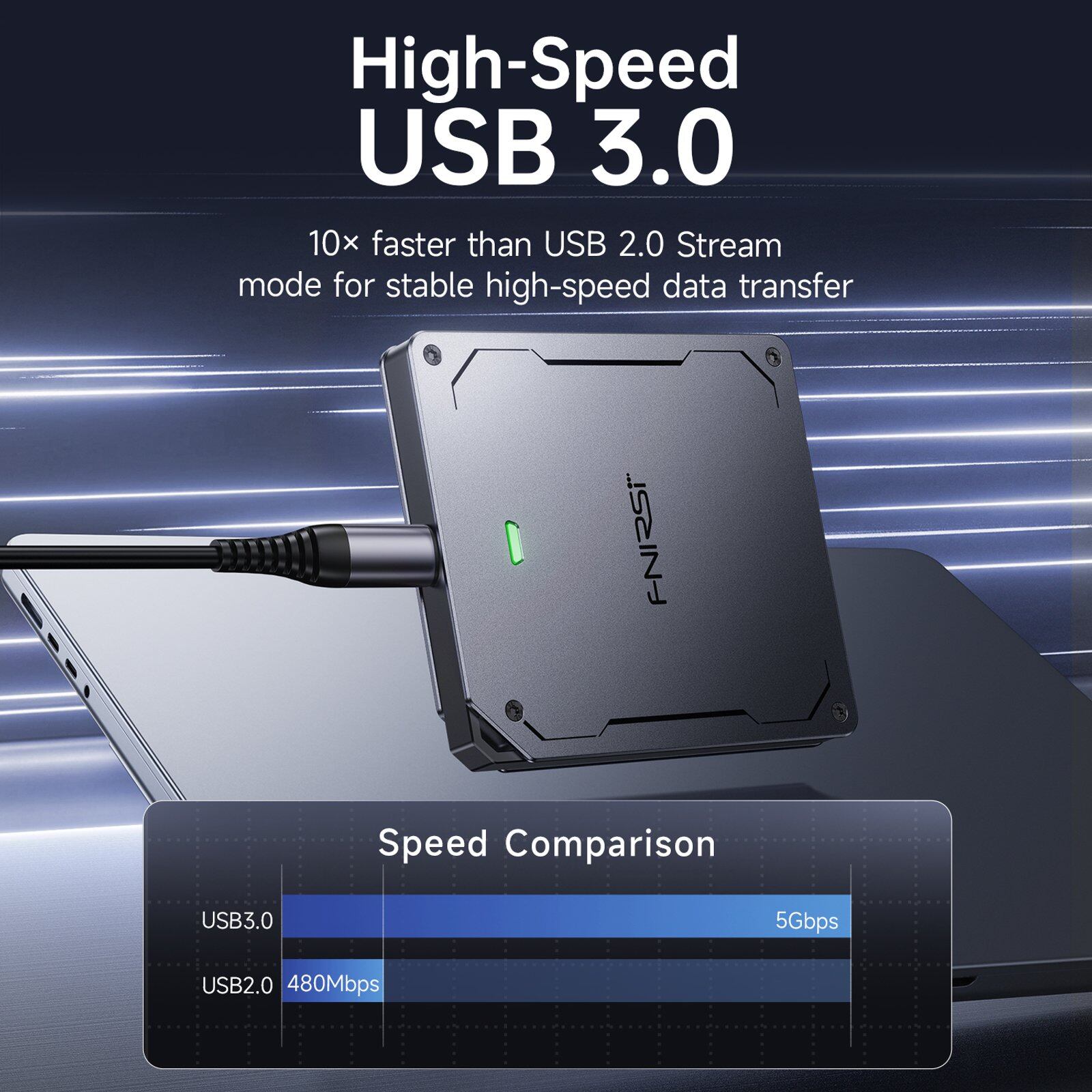

?USB 3.0、最大5Gbpsの高速データ転送
?高速バッファキャプチャ用の4Gbitハードウェアメモリ
?カスタムプロトコルをサポートする1??70以上のプロトコルデコーダ
?4チャンネルPWM出力3.3V、1Hz~20MHz
?バッファ/ストリーム/ 柔軟な取得のためのロール モード
? 高度なシリアル &並列トリガー機能
? 製品タイプ: USBロジックアナライザ
? モデル: DLA-16 Plus / DLA-32 Plus
? チャンネル数: 16CH / 32CH

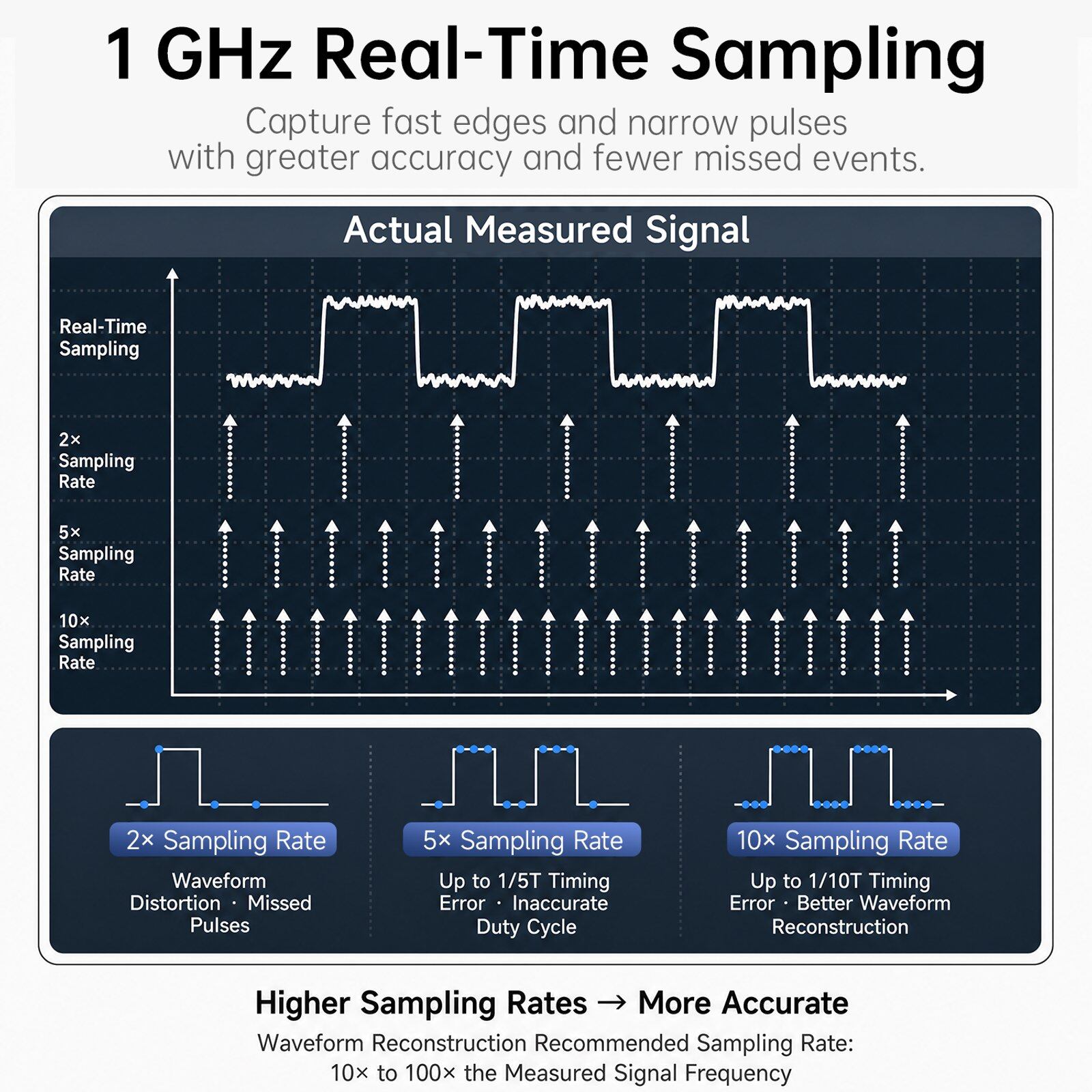

? 最大サンプリングレート: 最大1GHz
? 最大入力周波数: 200MHz
? 最小検出可能パルス幅: 2ns
? ハードウェアメモリ深度: 4Gb
? 最大サンプリング深度: 最大4Gbit

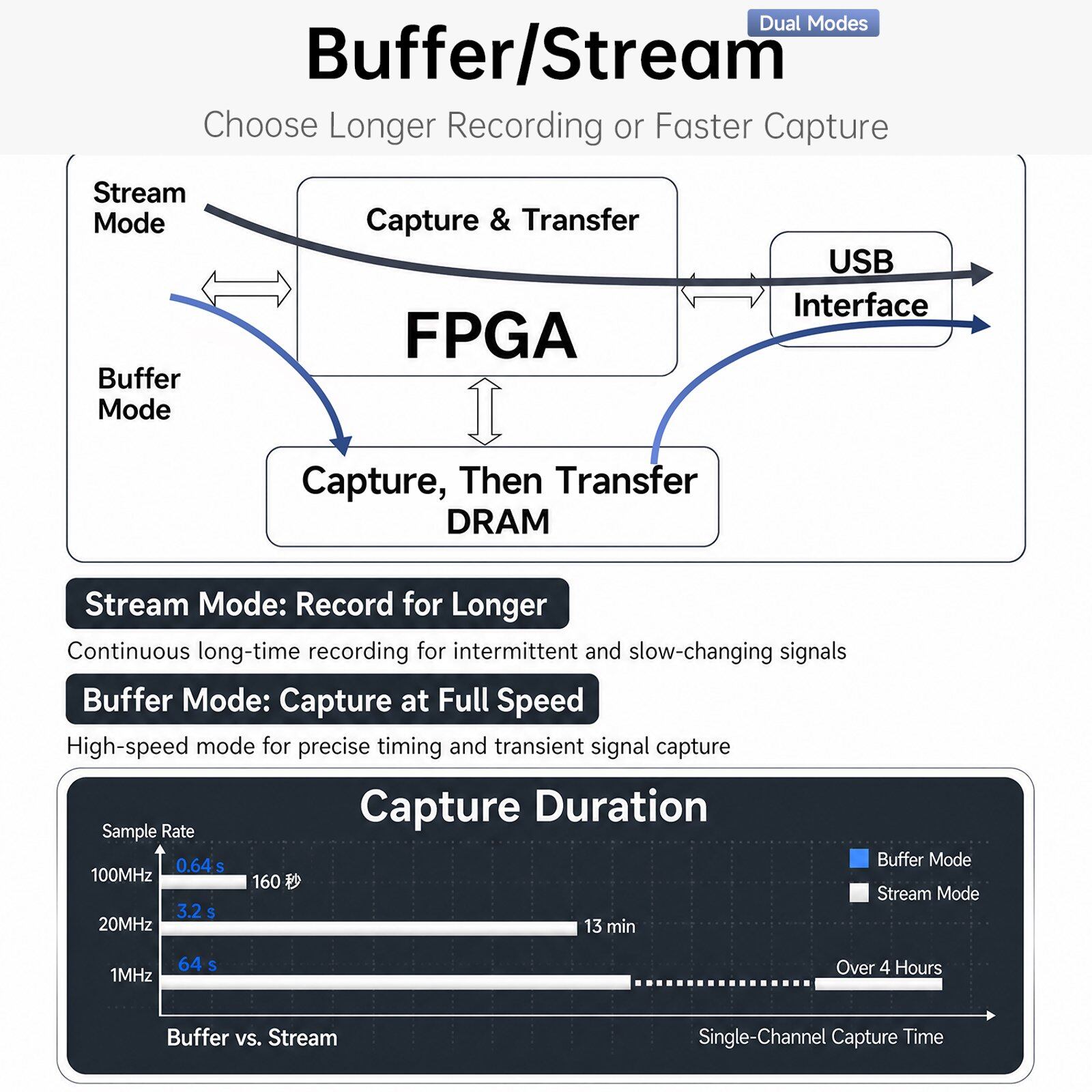

? 取得モード: バッファ / ストリーム / ロール
? 取得分解能: +/-1サンプル周期
? プロトコルサポート: 120以上のプロトコル、カスタムプロトコルサポート
? トリガータイプ: 立ち上がりエッジ / 立ち下がりエッジ / ハイレベル / ローレベル / 任意のエッジ
? 入力電圧定格: -40V~+40V
? 入力インピーダンス: 250KΩ / 15pF
? しきい値電圧範囲: -5V ~ +5V (0.1V ステップで調整可能)
? 波形出力: 3.3V 1Hz~20MHz 4 チャンネル PWM
? チャンネル インターフェース: 1.27mm シールド ケーブル コネクタ
? PC 接続: USB Type-C USB 3.0 ポート推奨
? 供給電圧: 5V +/-0.2V
? 供給電流: 最大 460mA @ 5V
? 寸法: 約90 x 81 x 11.5mm
? 動作温度: 0~70度C

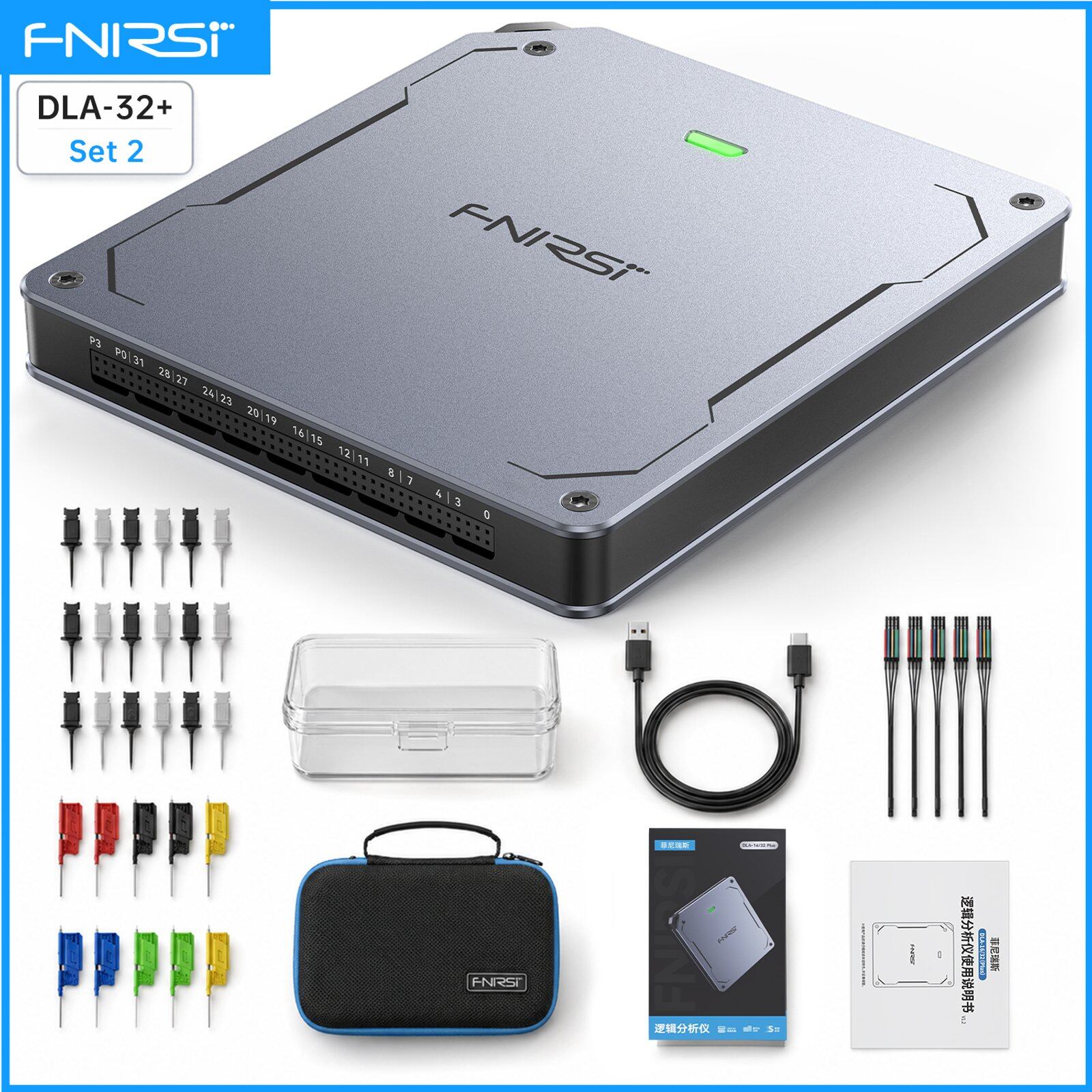

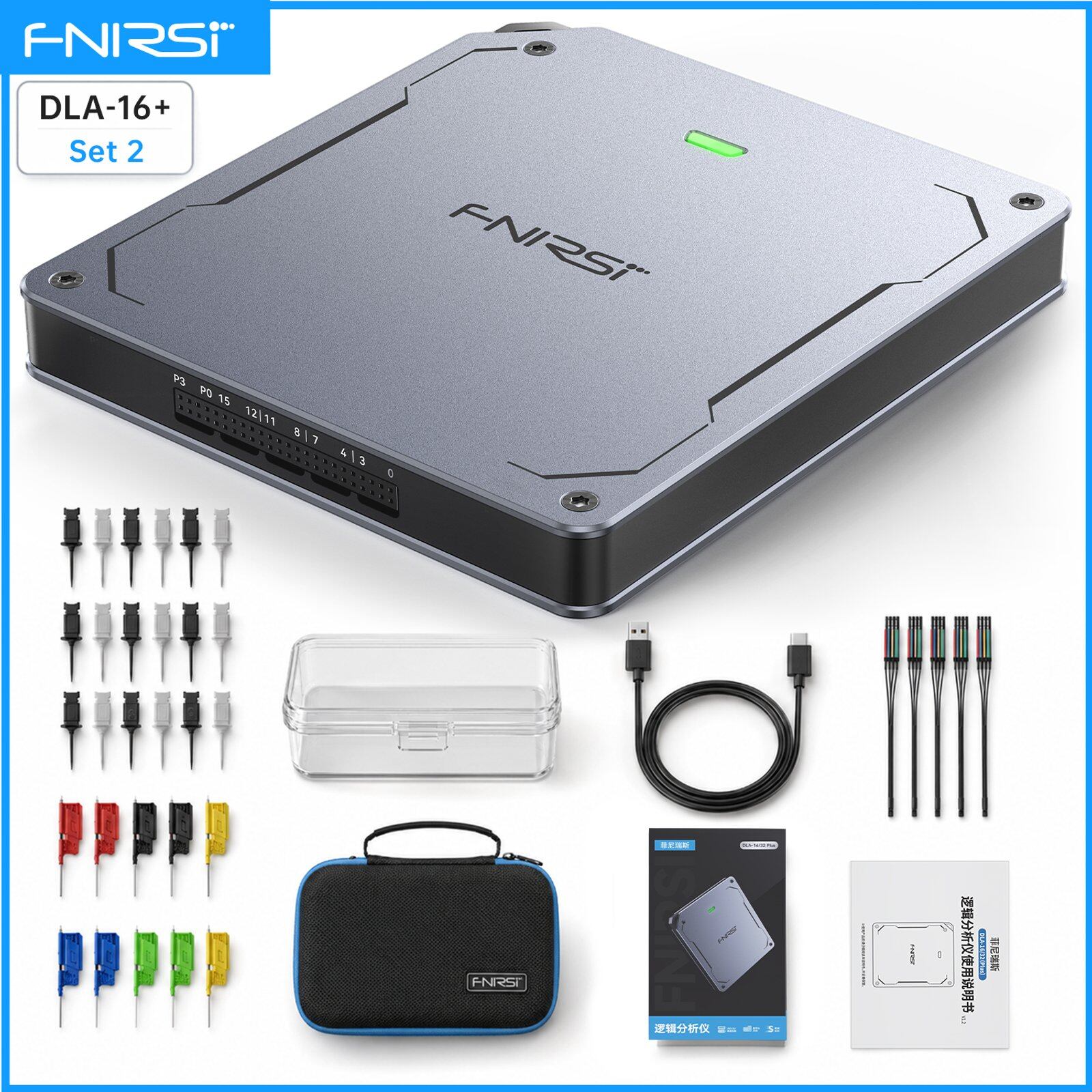

DLA-16 Plus / DLA-32 Plus パッケージ内容
? 最大32CH / 1GHzの高速サンプリング
? USB 3.0 最大5Gbpsの高速データ転送
? 高速バッファキャプチャ用4Gbitハードウェアメモリ
? カスタムプロトコルをサポートする1??70以上のプロトコルデコーダ
? 4チャンネルPWM出力 3.3V 1Hz~20MHz
? 柔軟な取得のためのバッファ / ストリーム / ロールモード
? 高度なシリアルおよびパラレルトリガー機能
■商品は海外倉庫からの発送、納品は約9-20日です。天気状況などの影響で遅れる場合もあります。
■輸入品ですので、外箱にダメージがある場合があります、ご了承上でご注文をお願いします。
■初期不良・不良品による返品・交換(3日内)の返品送料（東京まで）はお客様負担となります。
-
