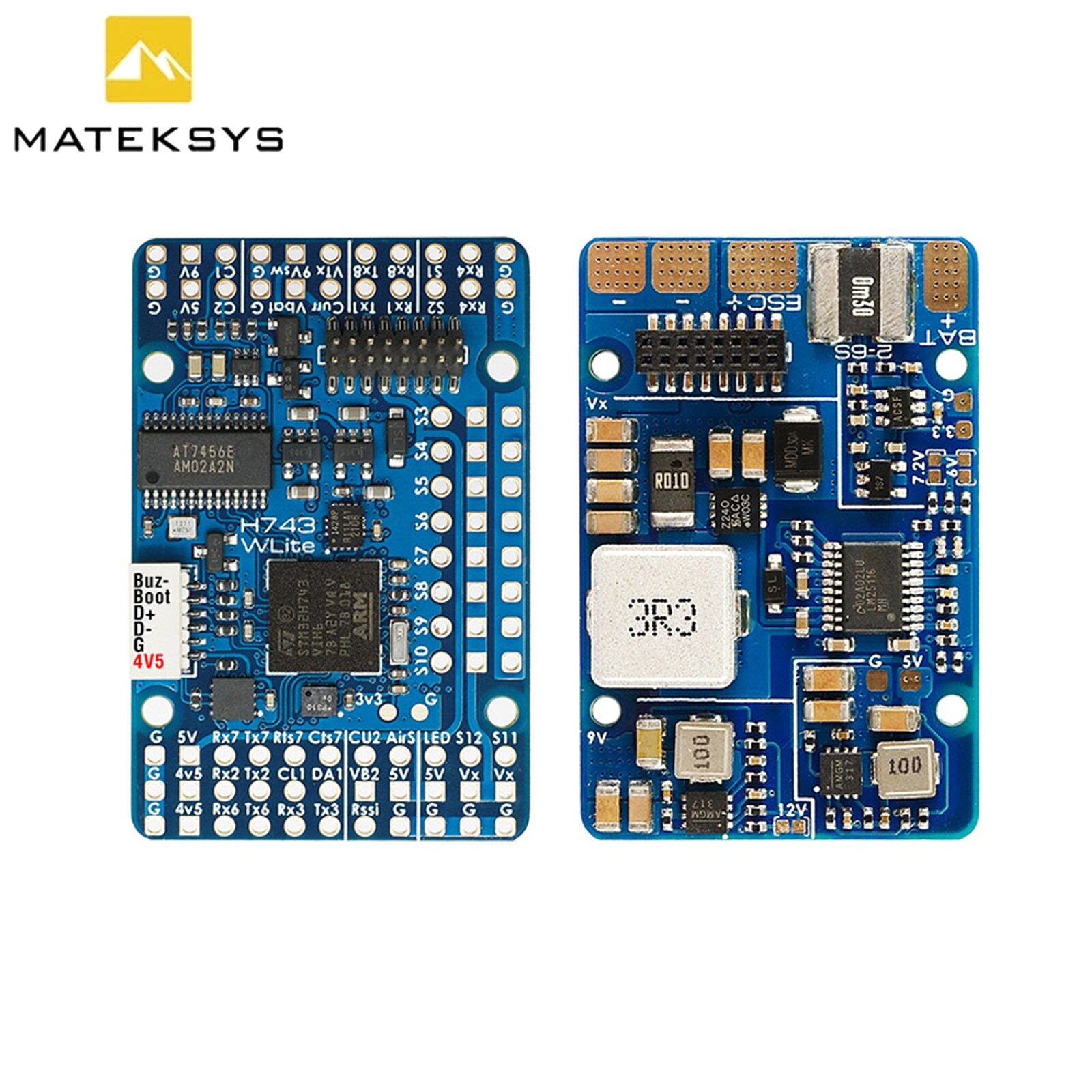

MATEK Mateksys H743-WLITE H743WLITE 2-6S フライトコントローラー
H743-WLITE クイックスタートガイド:
FC 仕様
- MCU: STM32H743VIH6 480MHz 512KB RAM 2MB フラッシュ;
- IMU: ICM42688-P;
- 気圧計: DPS310 (I2C2);
- OSD: AT7456E;
- ブラックボックス: MicroSD カードスロット (SDIO);
- 7x UART (1 2 3 4 6 7 8) 内蔵反転機能付き;
- 13x PWM 出力 (12+LED);
- 6x ADC (VBAT Current RSSI Analog AirSpeed VB2 CU2);
- FC STATUS (青 赤) および 3.3V インジケータ (赤) 用の 3x LED;
- 2x I2C;
- 1x CAN;
- Type-C (USB2.0) 付き USB/ビープエクステンダー;
- デュアルカメラ入力スイッチ;
- VTX 電源スイッチ用 9V (12V);
- 高精度電流検出 220A 範囲;
- ADC VB2 分圧器: 1K:20K;
- ADC 対気速度分圧器: 20K:20K;
FC ファームウェア
- INAV: MATEKH743;
- ArduPilot: MATEKH743;
PDB
- 入力電圧範囲: 6.8~30V (2~6S LiPo);
- 1x ESC 電源パッド;
- バッテリー分圧器 1K:20K (INAV BATT_VOLT_MULT 21.0 でスケール 2100) ArduPilot);
- 電流センサー: 220A 3.3V ADC (INAV スケール 150、ArduPilot スケール 66.7 A/V);
- センス抵抗: 連続 90A、ピーク 220A;
BEC 5V 出力
- フライトコントローラー、受信機、OSD、カメラ、ブザー、2812 LED ストリップ、ブザー、GPS モジュール、対気速度用に設計;
- 連続電流: 2 アンペア、最大 3A;
BEC 9V/12V 出力
- ビデオ送信機、カメラ、ジンバルなどに設計
- 連続電流: 2 アンペア、最大 3A
- ジャンパーパッド付き 12V オプション
- 安定した 9V/12V 出力のためには、入力電圧が出力電圧 +1V 以上である必要があります
BEC Vx 出力
- サーボ用に設計
- 電圧調整可能 5V、デフォルト 6V または 7.2Vジャンパー経由
- 連続電流: 8 アンペア 最大 10A
- 安定した Vx 出力のためには、入力電圧は Vx 電圧 +1V 以上である必要があります
BEC 3.3V 出力
- 気圧計 / コンパス モジュールおよび外部 3.3V 周辺機器用に設計
- リニア レギュレータ
- 連続電流: 200mA

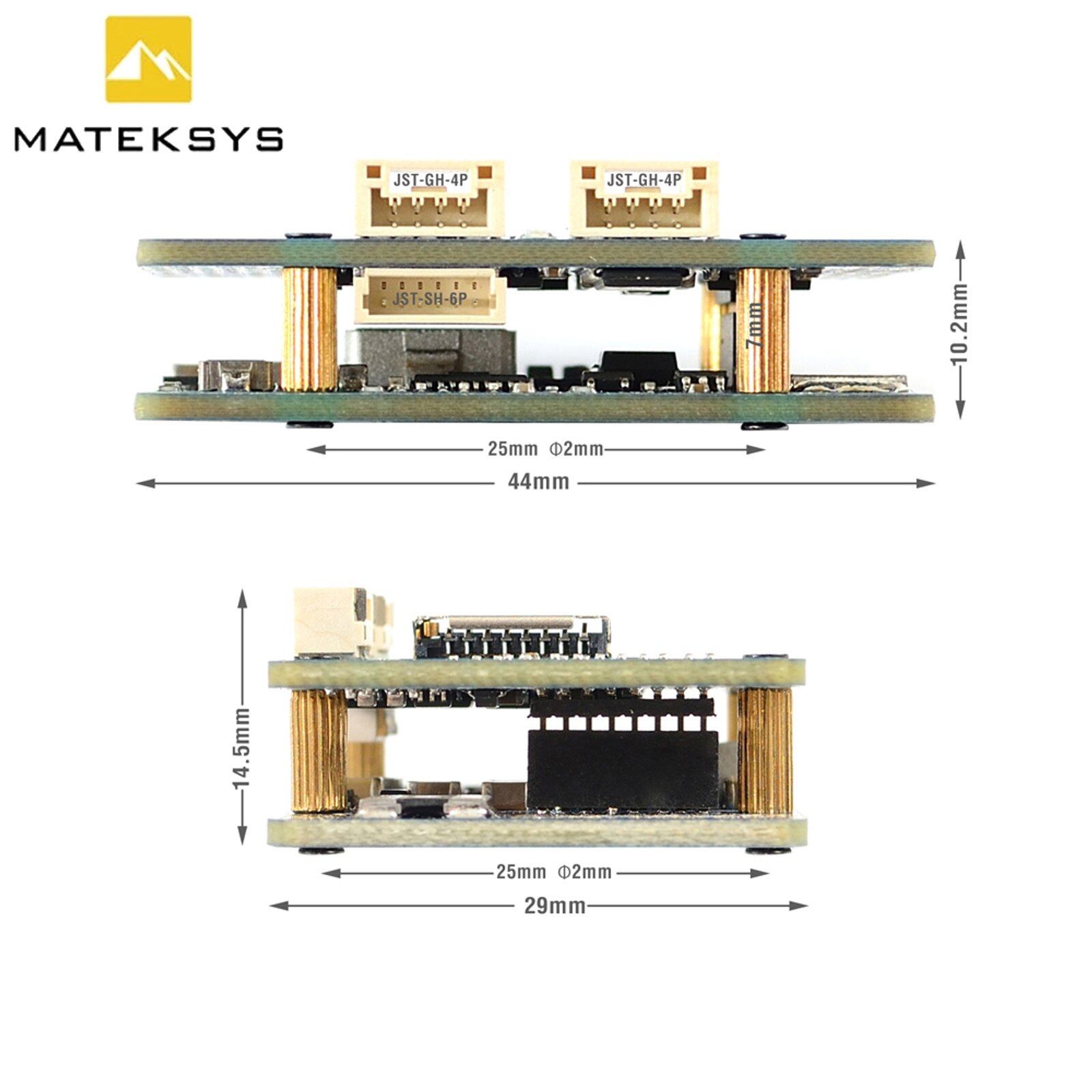

物理的
- 取り付け: 25*25mm Φ2mm
- 寸法: 44*29*14.5mm
- 重量: USB / ブザー アダプタ付き 22g

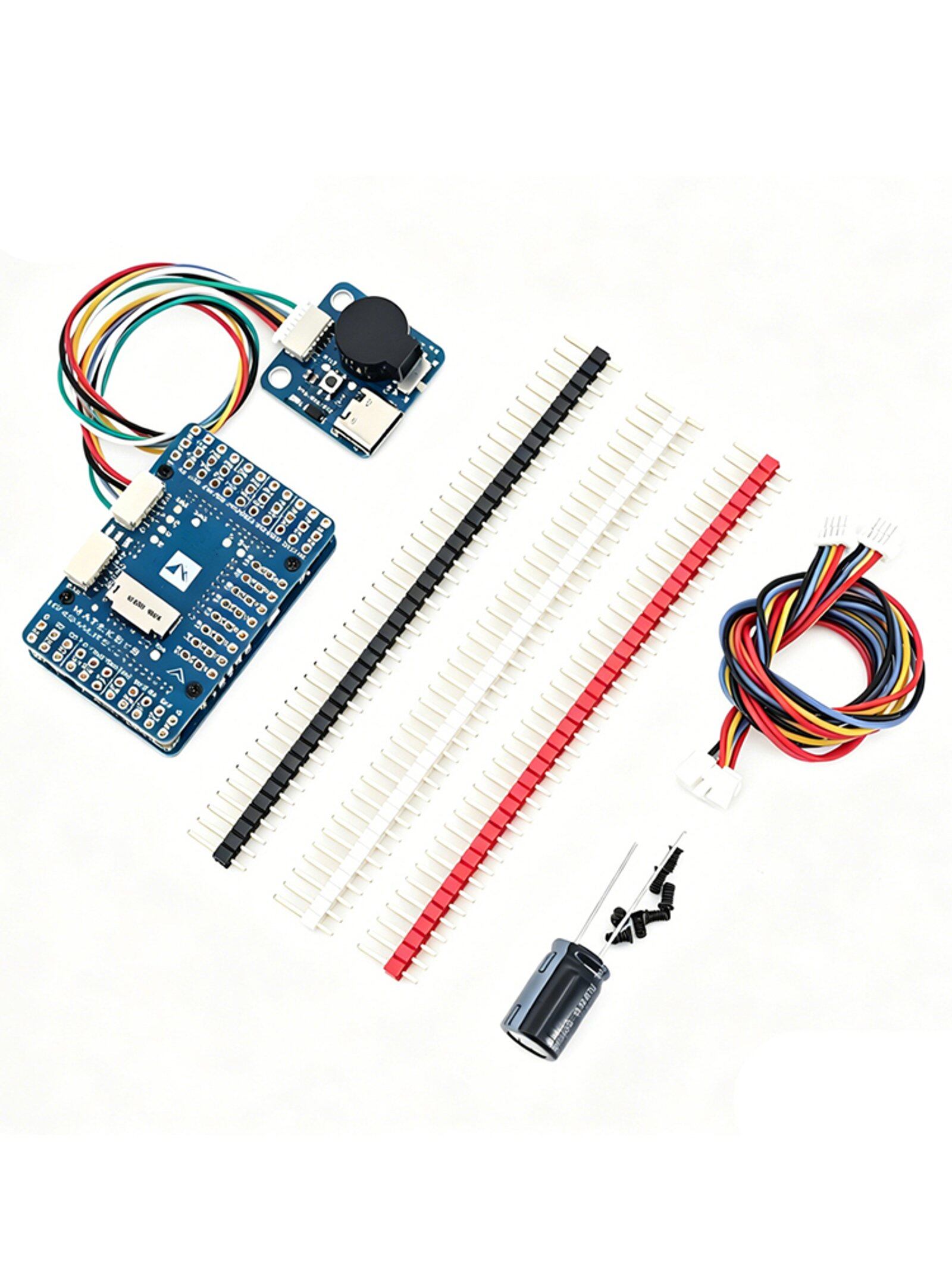

同梱物
1x H743-WLITE

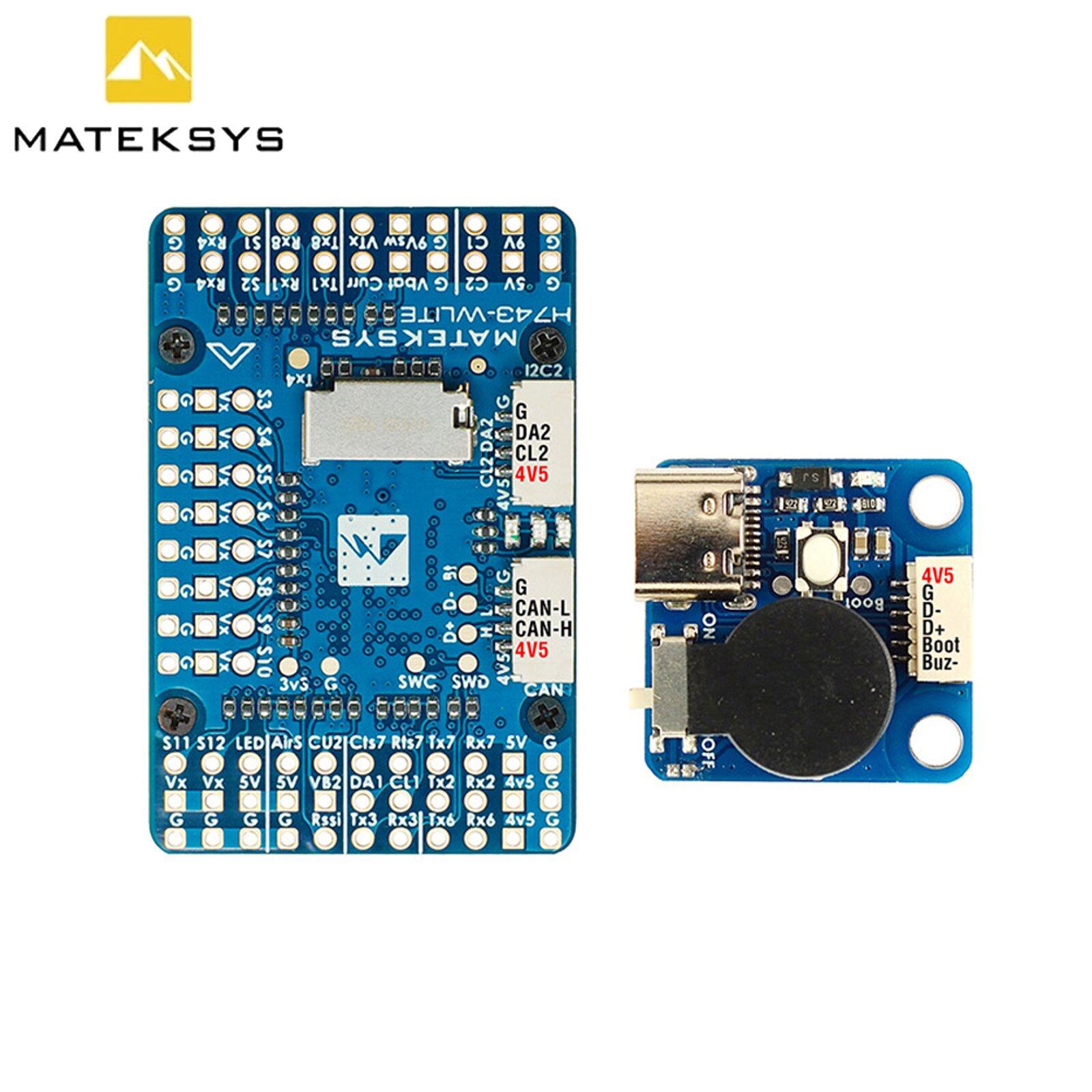

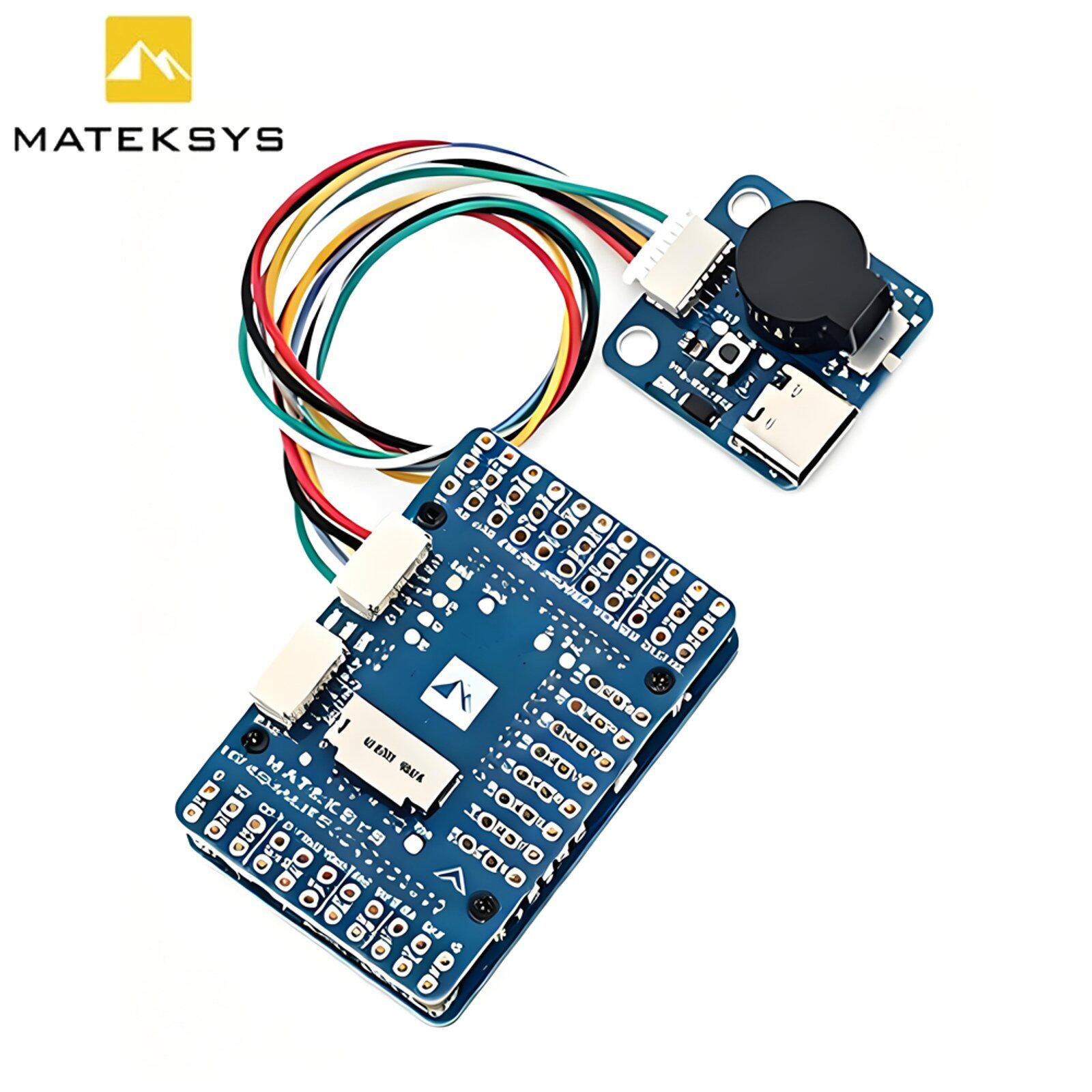

1x USB(Type-C)/ビープ音 (パッシブ ブザー) エクステンダー
1x 20cm JST-SH-6P - JST-SH-6P USB エクステンダー用ケーブル
2x 20cm JST-GH-4P - JST-GH-4P CAN & I2Cポート
ルビコンZLH 35V 470uFコンデンサx1___デュポン2.54ピン（基板ははんだ付けされていない状態で出荷されます）
