FNIRSI DLA-16/32 Plus 1GHzロジックアナライザ USB3.0 4Gbitバッファ S26o2963357574

¥69,619

レビューを見る

International shipping available

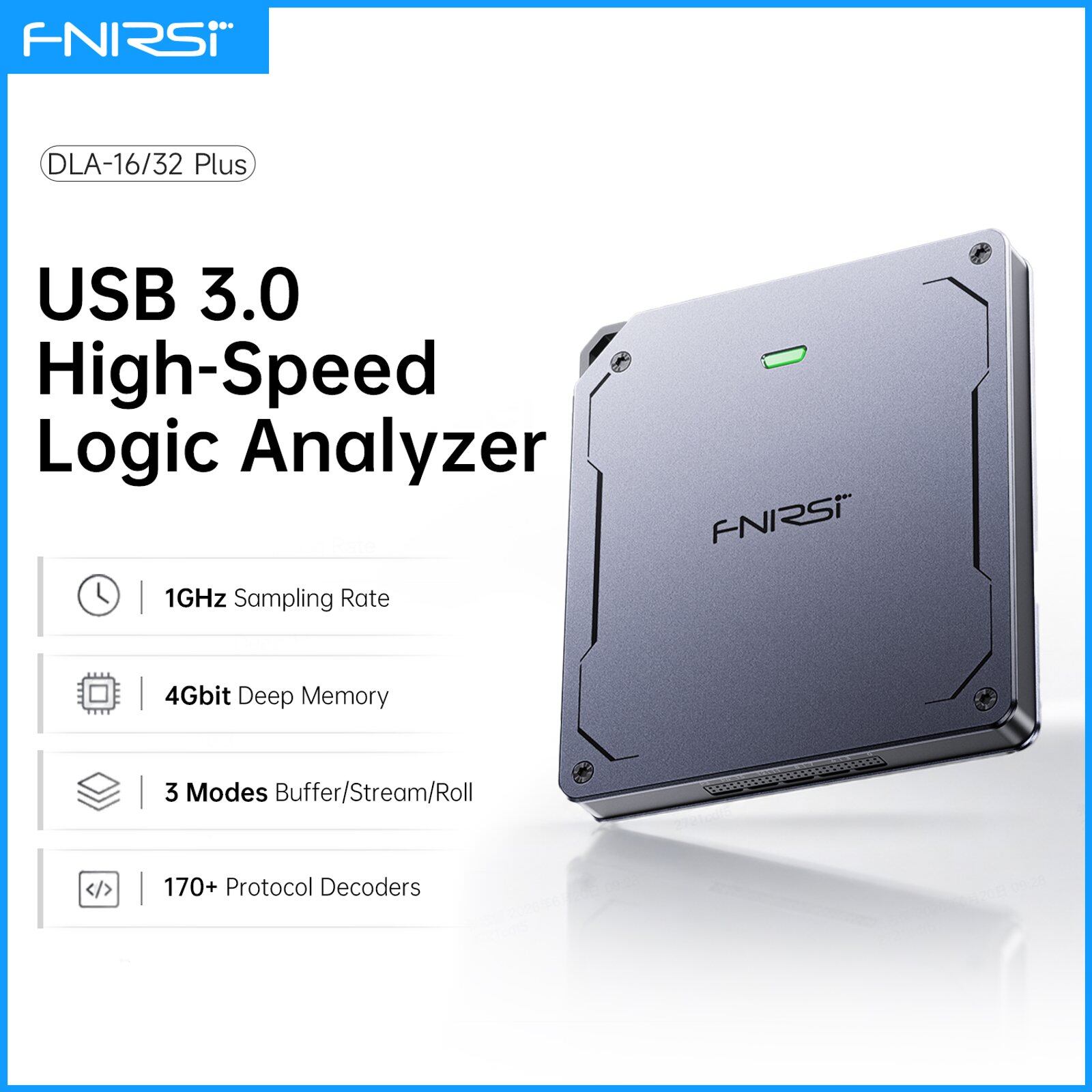

FNIRSI DLA-16 Plus / DLA-32 Plus USBロジックアナライザーは、デジタル回路の信号をキャプチャ、表示、解析するために設計された高性能ロジックアナライザーです。

最大1GHzのサンプリングレート、16/32入力チャンネル、170種類以上のプロトコルデコーダー、大容量メモリ、多彩な取得モードに対応し、タイミングや波形データの解析、回路の故障診断、デジタル設計の検証、デバッグ作業の効率化に役立ちます。

MCU開発、FPGAデバッグ、組み込みシステム、デジタル回路テスト、通信プロトコル解析、電子工学など、幅広い用途に適しています。

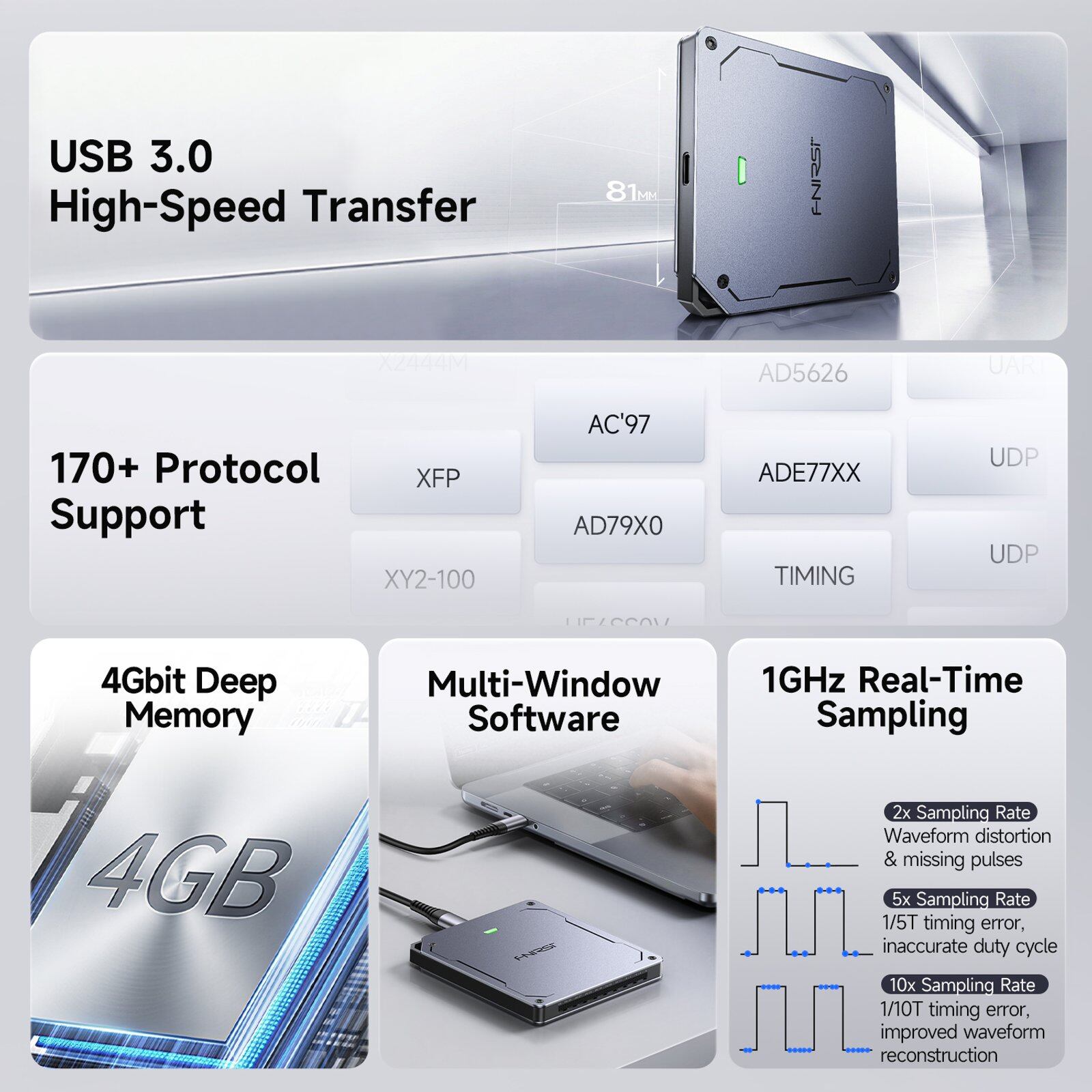

主な特徴

・最大32CH / 1GHzの高速サンプリングに対応

・USB 3.0 最大5Gbpsの高速データ転送

・4Gbitハードウェアメモリによる高速バッファキャプチャ

・170種類以上のプロトコルデコーダーに対応、カスタムプロトコルにも対応

・4チャンネルPWM出力：3.3V、1Hz~20MHz

・Buffer / Stream / Rollの3種類の取得モードに対応

・高度なシリアル・パラレルトリガー機能

・デジタル信号のタイミング・波形を詳細に解析可能

製品仕様

・製品タイプ：USBロジックアナライザー

・モデル：DLA-16 Plus / DLA-32 Plus

・チャンネル数：16CH / 32CH

・最大サンプリングレート：最大1GHz

・最大入力周波数：200MHz

・最小検出可能パルス幅：2ns

・ハードウェアメモリ容量：4Gb

・最大サンプリング深度：最大4Gbit

・取得モード：Buffer / Stream / Roll

・取得分解能：+/-1サンプル周期

・プロトコル対応：120種類以上、カスタムプロトコル対応

・トリガータイプ：立ち上がりエッジ / 立ち下がりエッジ / Highレベル / Lowレベル / 任意エッジ

・入力電圧定格：-40V~+40V

・入力インピーダンス：250KΩ / 15pF

・しきい値電圧範囲：-5V~+5V、0.1V単位で調整可能

・波形出力：3.3V、1Hz~20MHz、4チャンネルPWM

・チャンネルインターフェース：1.27mmシールドケーブルコネクター

・PC接続：USB Type-C、USB 3.0ポート推奨

・電源電圧：5V +/-0.2V

・最大消費電流：460mA（5V時）

・本体サイズ：約90 x 81 x 11.5mm

・動作温度：0~70度C

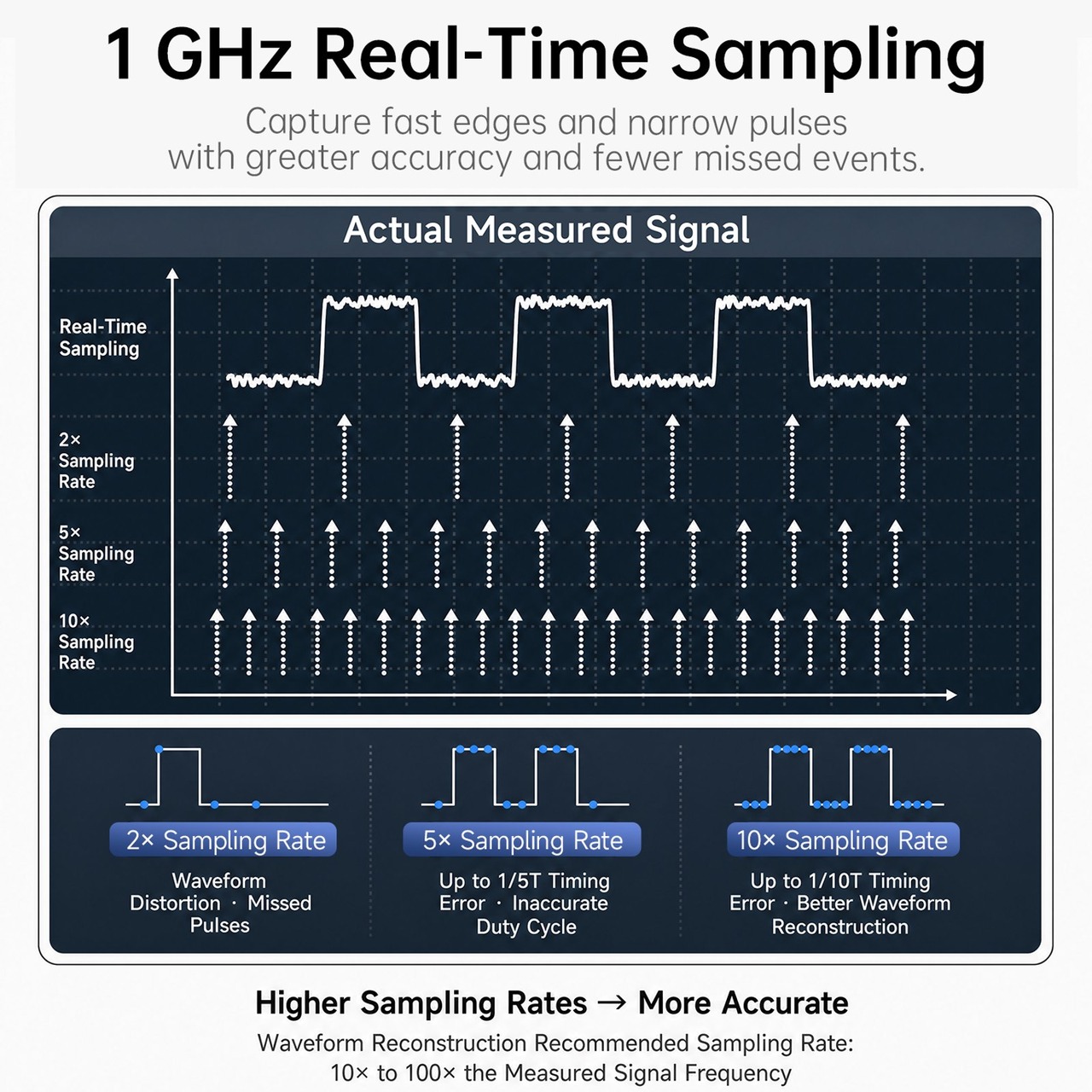

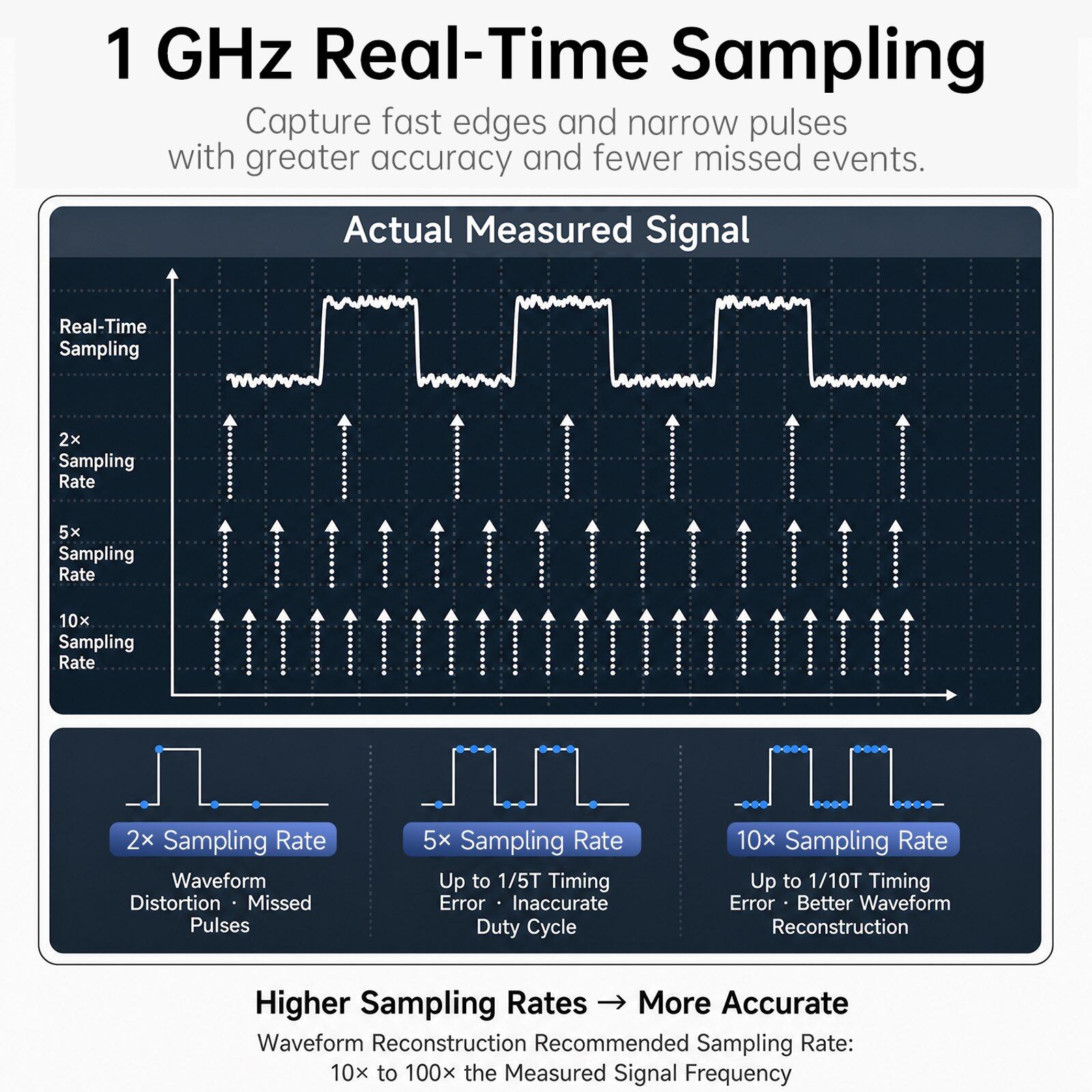

高速サンプリング・大容量メモリ

最大1GHzの高速サンプリングと4Gbitのハードウェアメモリを搭載し、高速デジタル信号を長時間・高精度でキャプチャできます。

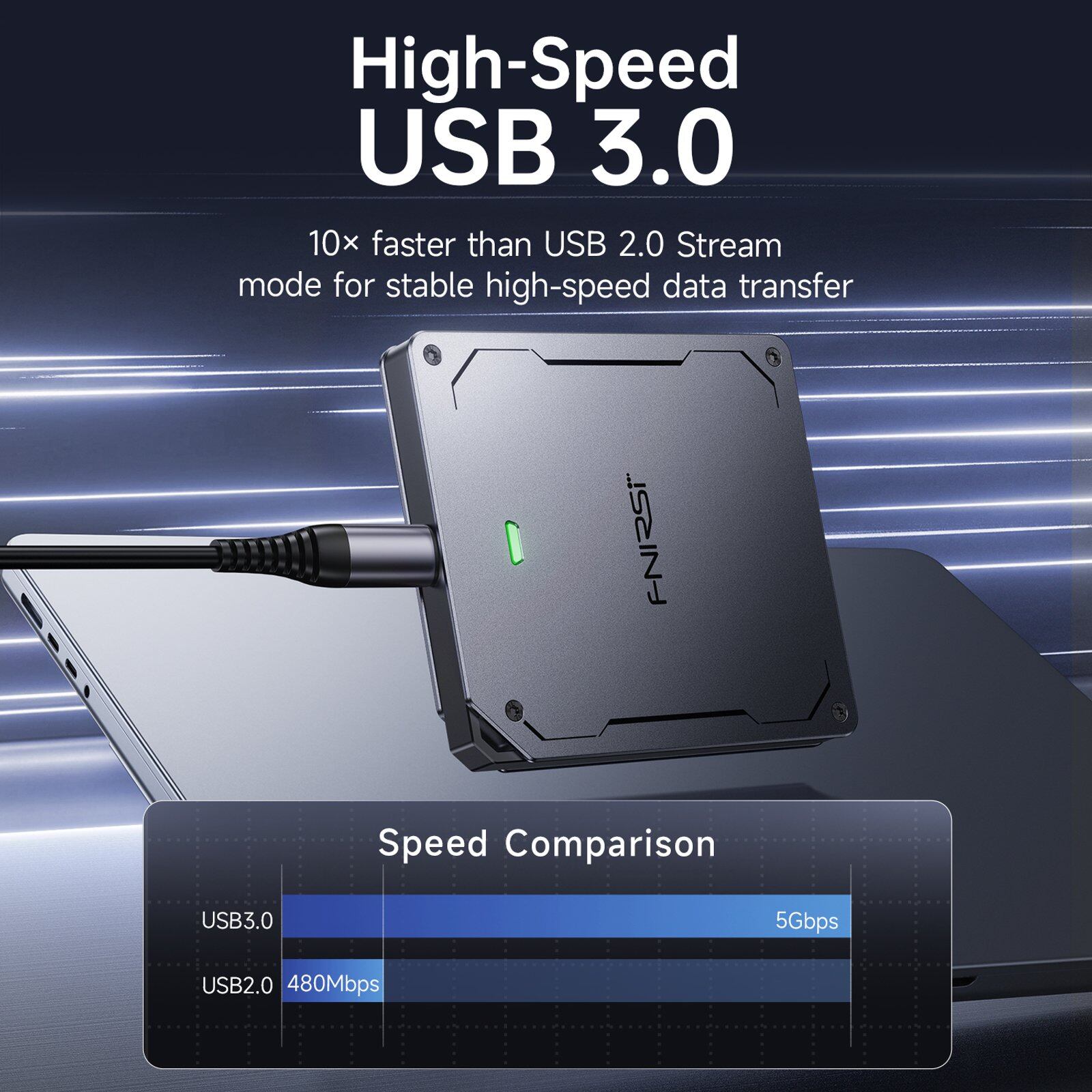

USB 3.0による最大5Gbpsの高速データ転送にも対応し、大容量の波形データを効率よくPCへ転送できます。

多彩なプロトコル解析

170種類以上のプロトコルデコーダーに対応し、一般的な通信プロトコルの解析に利用できます。

さらにカスタムプロトコルにも対応しており、さまざまなデジタル回路や組み込みシステムの開発・デバッグに活用できます。

4チャンネルPWM出力

4チャンネルのPWM信号出力に対応しています。

・出力電圧：3.3V

・周波数：1Hz~20MHz

・チャンネル数：4CH

信号生成や回路テスト、デバッグなどにも利用できます。

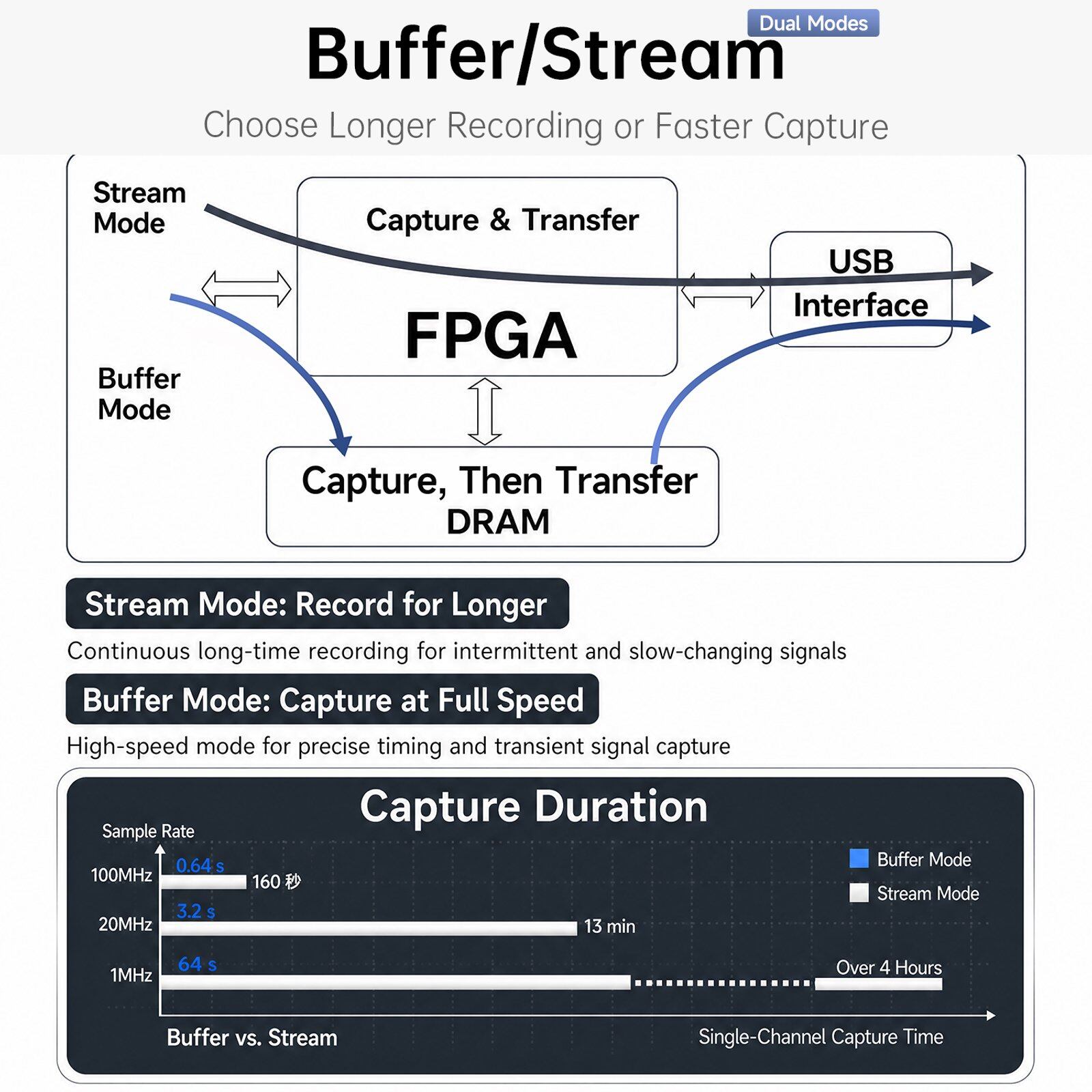

3種類のデータ取得モード

用途に応じて以下の取得モードを選択できます。

・Buffer Mode：メモリにデータを保存して解析

・Stream Mode：連続的にデータを取得

・Roll Mode：リアルタイムで波形を確認

さまざまな測定・解析環境に柔軟に対応します。

幅広い用途

FNIRSI DLA-16 Plus / DLA-32 Plusは、以下のような用途に適しています。

・MCU開発・デバッグ

・FPGA開発・デバッグ

・組み込みシステム開発

・デジタル回路テスト

・通信プロトコル解析

・電子回路の故障診断

・タイミング・波形解析

・デジタル設計の検証

・電子工学・研究開発

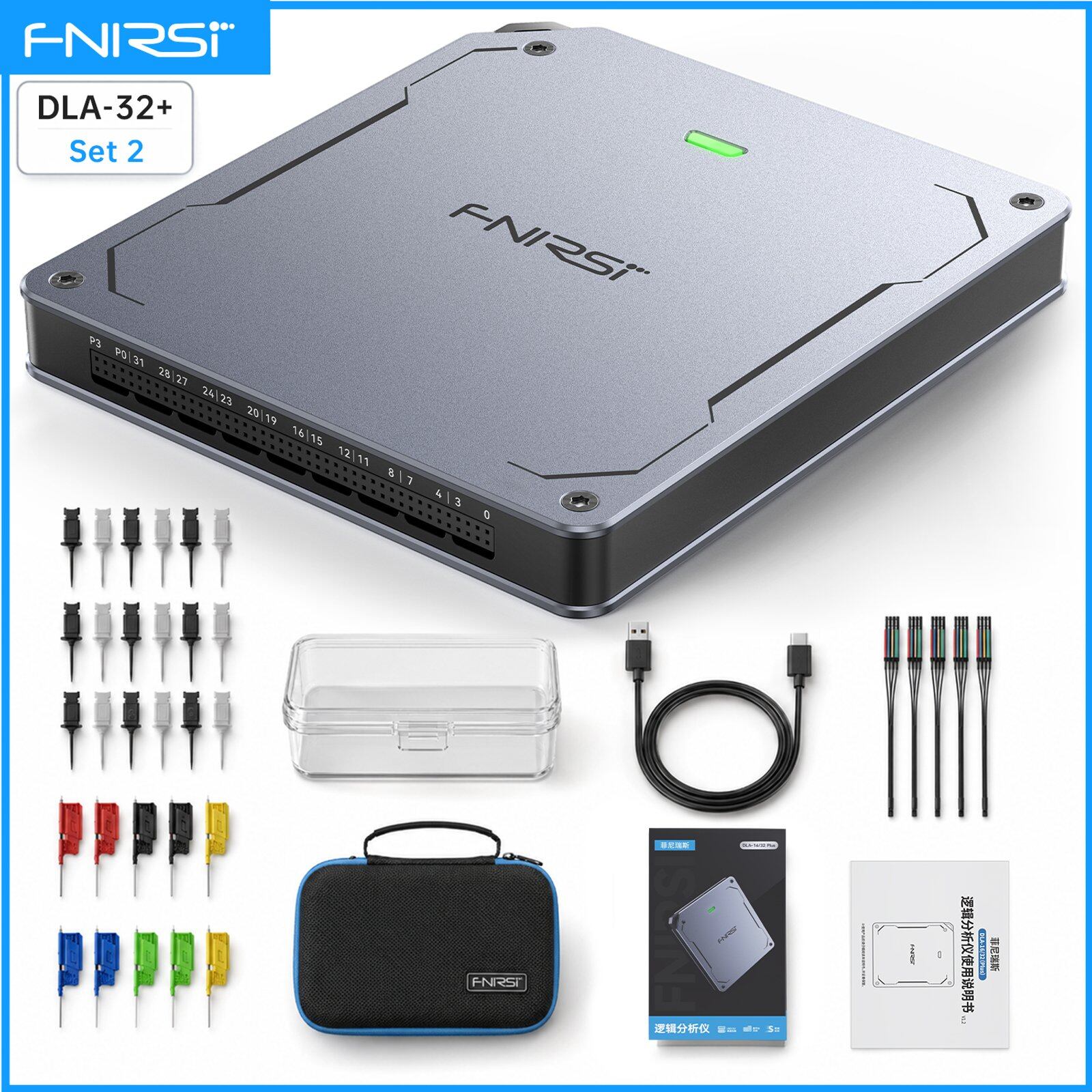

DLA-32 Plus セット内容

製品のセット内容は、選択したモデル・仕様により異なる場合があります。

画像に掲載されている各種プローブ、接続ケーブル、アクセサリーなどが含まれます。ご注文の際は、商品ページで選択した仕様およびセット内容をご確認ください。

■商品は海外倉庫からの発送、納品は約9-20日です。天気状況などの影響で遅れる場合もあります。
■輸入品ですので、外箱にダメージがある場合があります、ご了承上でご注文をお願いします。
■初期不良・不良品による返品・交換(3日内)の返品送料（東京まで）はお客様負担となります。
