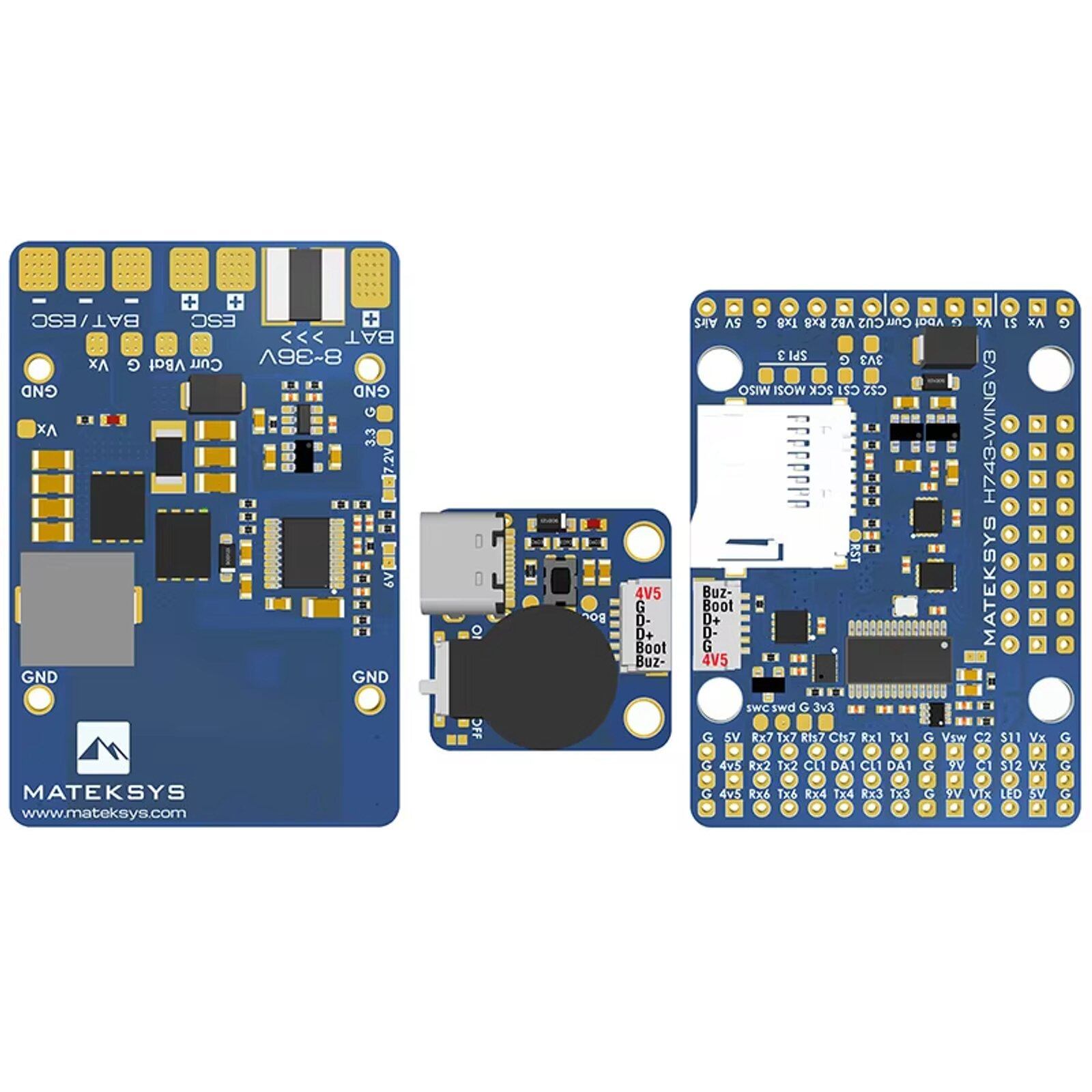

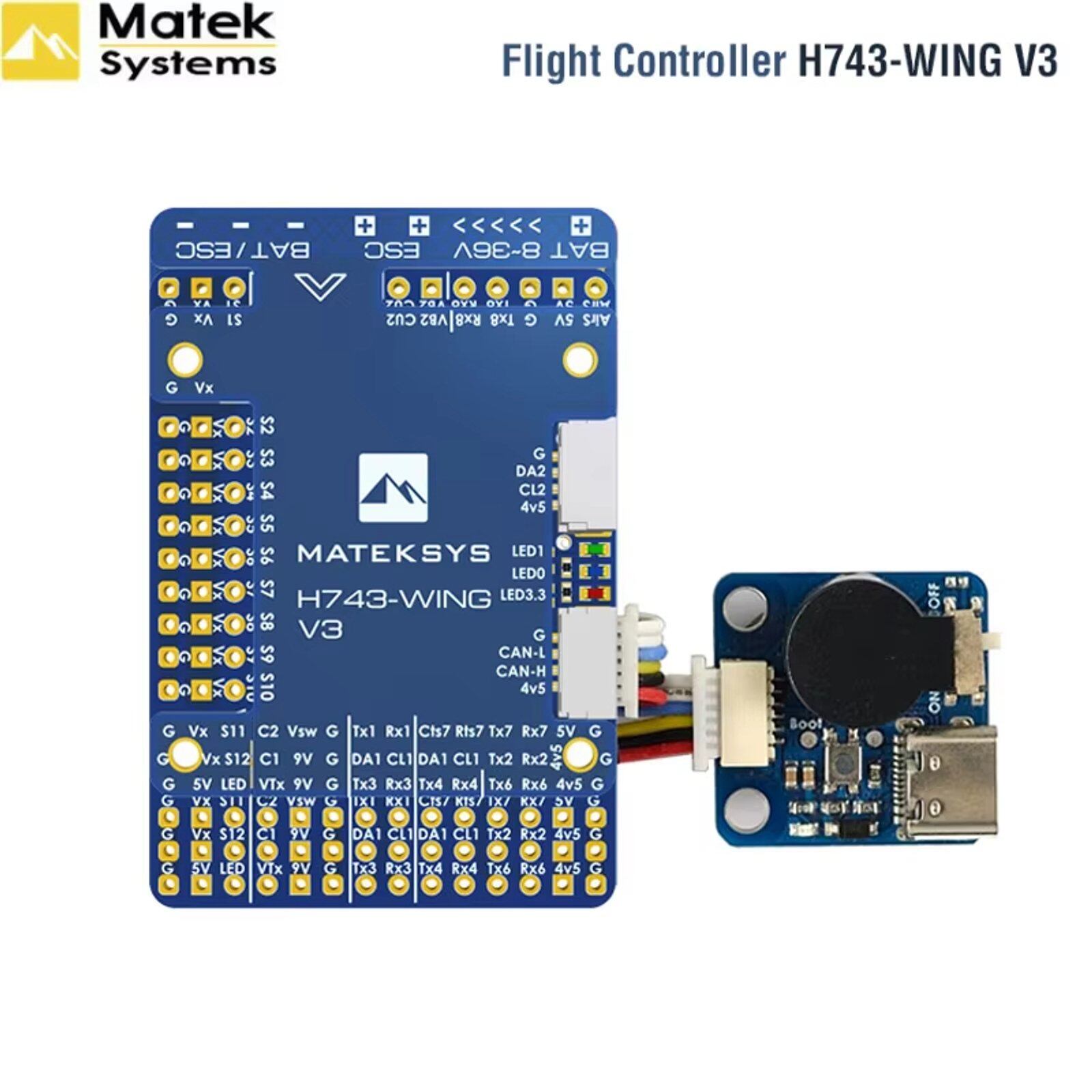

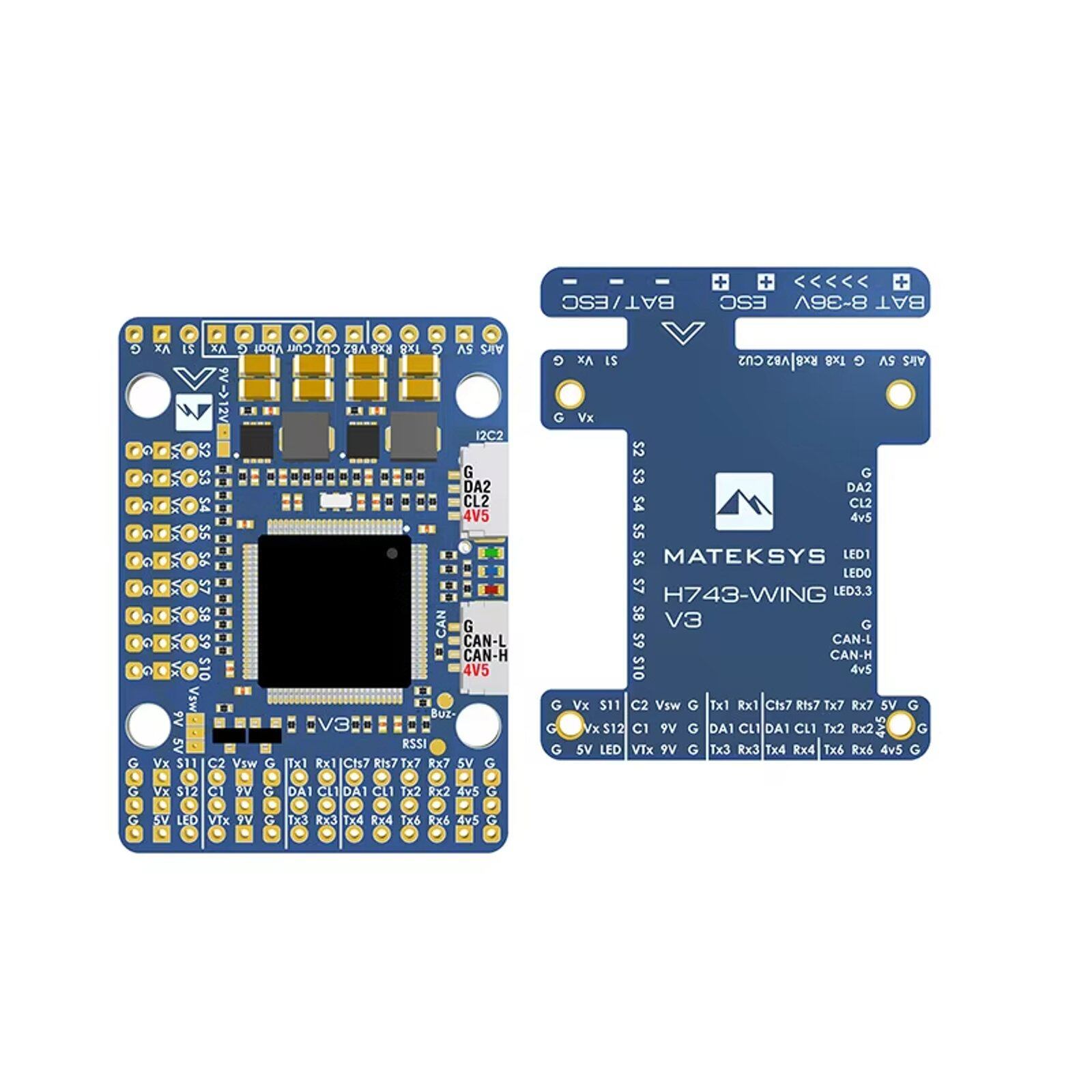

MATEK System H743-WING V3 フライトコントローラー S26d9075691511
¥18,462
International shipping available

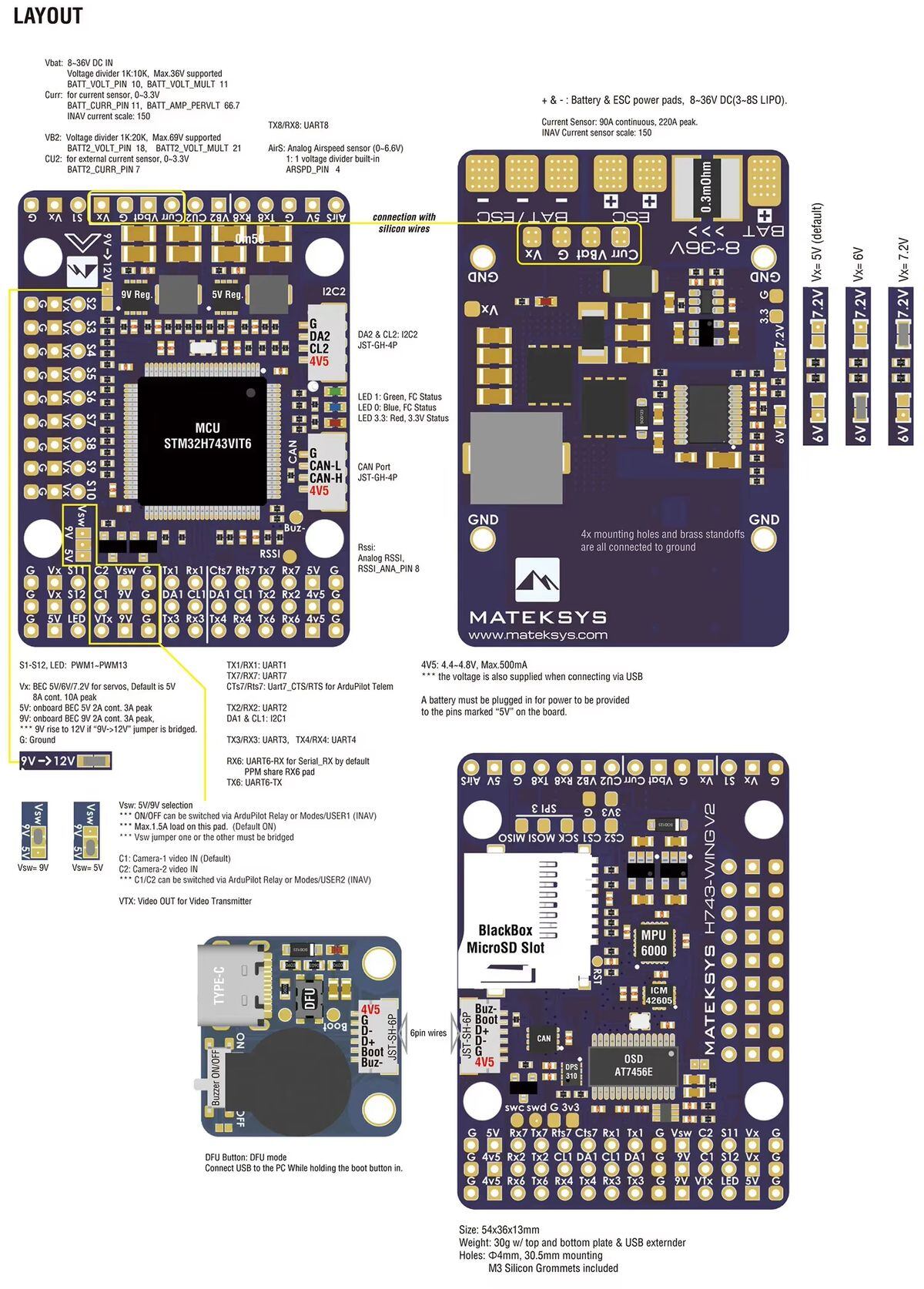

FC 仕様
MCU: STM32H743VIT6 480MHz 1MB RAM 2MB Flash
IMU: MPU6000 (SPI1) & ICM42605 (SPI4)
Baro: Infineon DPS310 (I2C2)
OSD: AT7456E (SPI2)
Blackbox: MicroSDカードスロット (SDIO)
7x Uarts (1 2 3 4 6 7 8) 内蔵反転機能付き
13x PWM出力 (「LED」パッドを含む)
2x I2C
1x CAN
6x ADC (VBAT Current RSSI Analog AirSpeed VB2 CU2)
3x FC STATUS (青 赤) および 3.3V インジケータ (赤) 用 LED
1x SPI3 ブレークアウト
Type-C (USB2.0) 付き USB/ビープ音エクステンダー
デュアルカメラ入力スイッチ
カメラ/VTX電源スイッチ用 5V/9V (12V)
高精度電流検出 (90A 連続 220A)ピーク)
バッテリー電圧センサー: 1K:10K (INAV ではスケール 1100、ArduPilot では BATT_VOLT_MULT 11.0)
ADC VB2 分圧器: 1K:20K
ADC 対気速度分圧器: 20K:20K
静的電力 160mA@5VFC ファームウェア
ArduPilot(ChiBiOS): MATEKH743
INAV: MATEKH743PDB
入力電圧範囲: 8~36V (3~8S LiPo)、TVS 保護付き
2x ESC 電源パッド
電流センサー: 220A
3.3V ADC
(INAV のスケール 150、ArduPilot の 66.7 A/V)
センス抵抗: 連続 90A、ピーク 220A。BEC 5V 出力
フライト コントローラー、受信機、OSD、カメラ、ブザー、2812 LED ストリップ、ブザー、GPS モジュール、対気速度用に設計
出??力 5.15 +/- 0.1V DC
連続電流 2 アンペア、ピーク 3ABEC 9V /12V 出力
ビデオ トランスミッター、カメラ、ジンバルなどに設計
連続電流 2 アンペア、ピーク 3A
ジャンパー パッドによる 12V オプションBEC Vx 出力
サーボ用に設計
ジャンパーで電圧調整可能 5V デフォルト 6V または 7.2V
連続電流 8 アンペア10A ピーク BEC 3.3V 出力
リニアレギュレータ
連続電流: 200mA物理
取り付け: 30.5 x 30.5mm Φ4mm、グロメット Φ3mm 付き
寸法: 54 x 36 x 13 mm
重量: USB エクステンダー付き 30g同梱

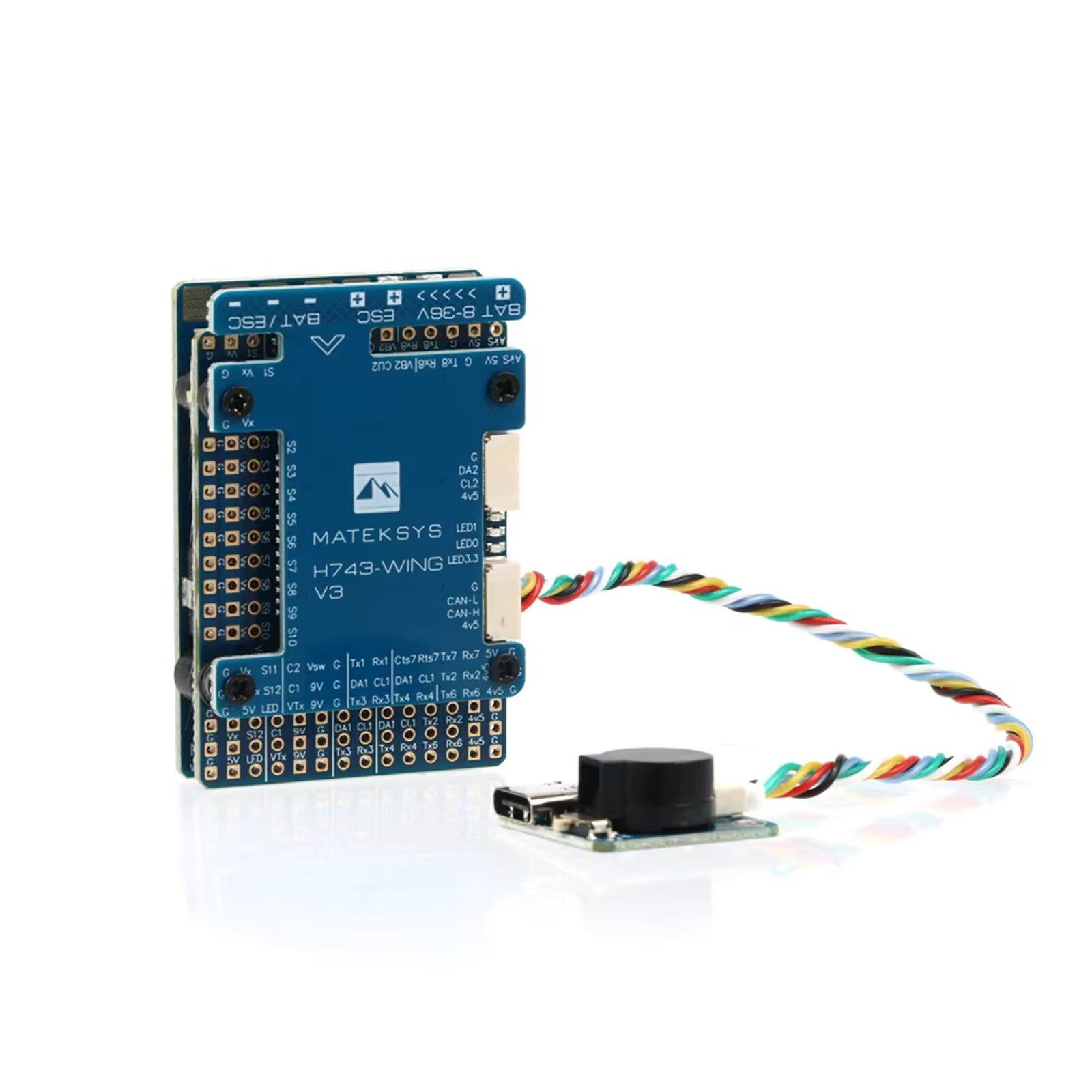

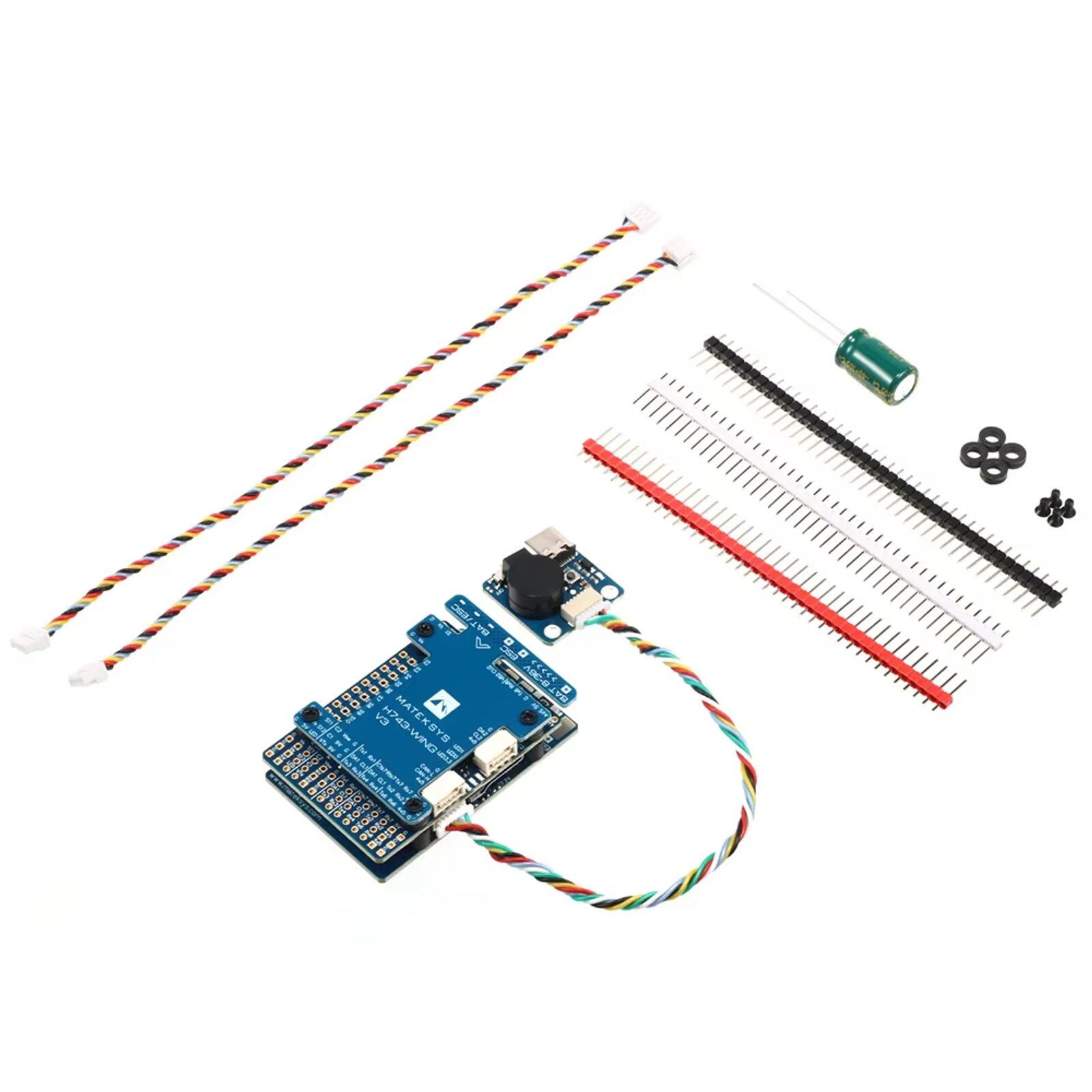

1x H743-WING
1x USB(Type-C)/ビープ音 (パッシブブザー) エクステンダー
1x 20cm JST-SH-6P to JST-SH-6P USB エクステンダー用ケーブル
2x 20cm JST-GH-4P to JST-GH-4P CAN & I2Cポート
1x Rubycon ZLH 35V 470uFコンデンサ
Dupont 2.54ピン（基板ははんだ付けされていない状態で出荷されます）
■商品は海外倉庫からの発送、納品は約9-20日です。天気状況などの影響で遅れる場合もあります。
■輸入品ですので、外箱にダメージがある場合があります、ご了承上でご注文をお願いします。
■初期不良・不良品による返品・交換(3日内)の返品送料（東京まで）はお客様負担となります。
-
