MATEK MATEKSYS GNSS コンパス M9N-5883 GPS 長距離RC FPVドローン用アクセサリー RC S26d9233997362

International shipping available

M9N-5883は、NEO-M9Nによって駆動されるマルチコンステレーションGNSSを使用します。NEO-M9Nは、複数のGNSSシステムを受信および追跡できる同時GNSS受信機です。マルチバンドRFフロントエンドアーキテクチャにより、GPS、Galileo、GLONASS、BeiDouの4つの主要なGNSSコンステレーションすべてを同時に受信できます。

仕様

GNSS NEO-M9N（GPS、GLONASS、Galileo、BeiDou）

磁気コンパスQMC5883L

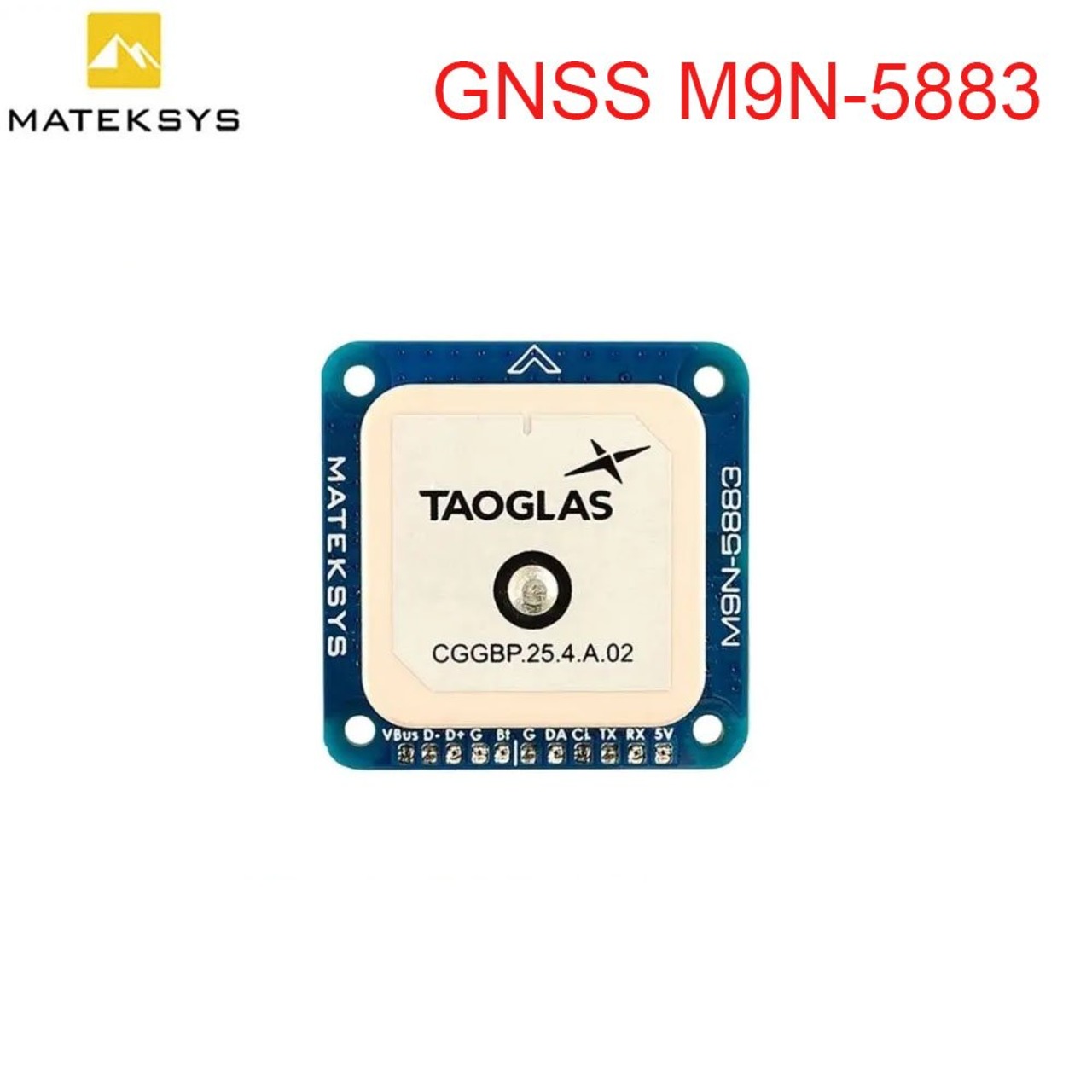

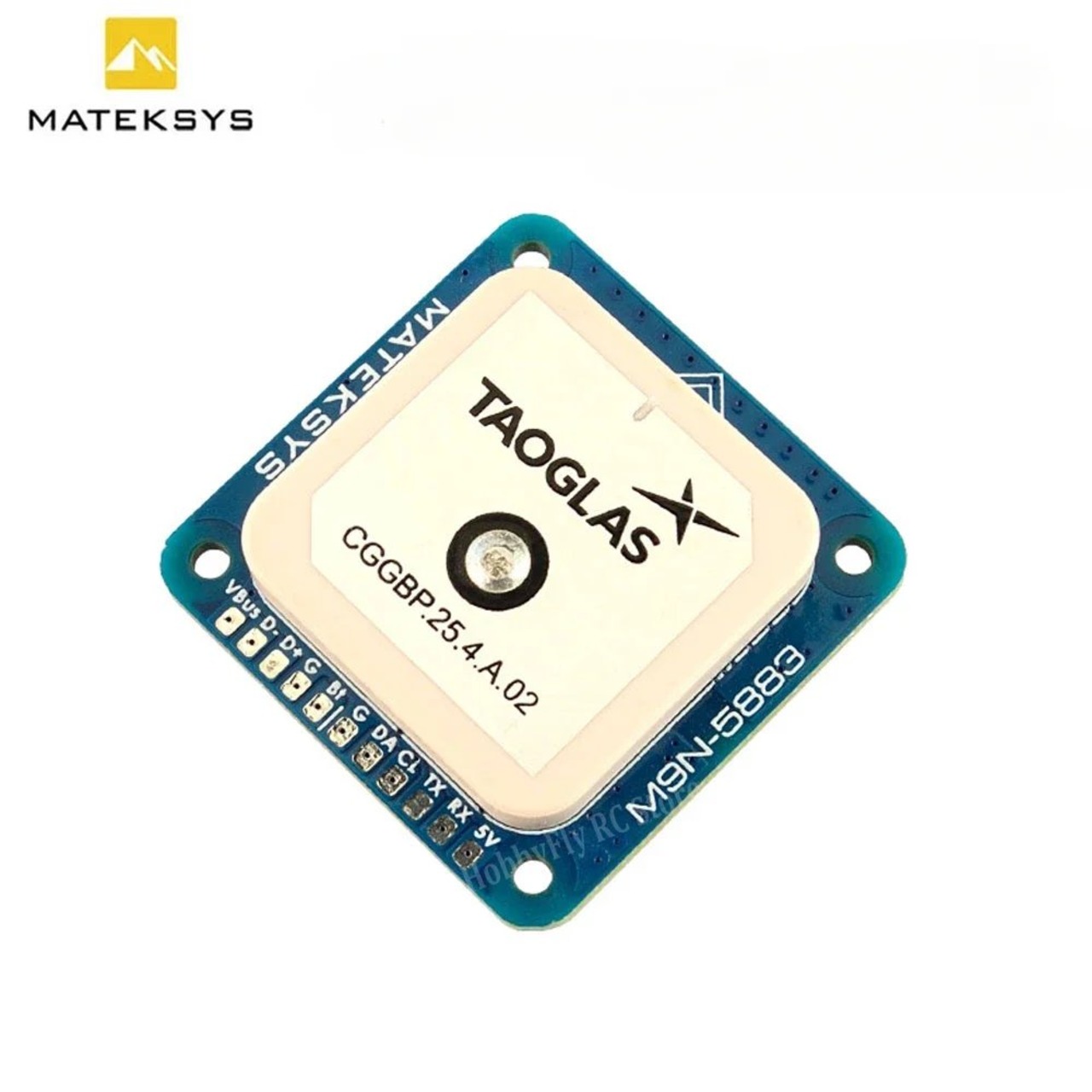

パッチアンテナ25*25*4mm

入力電圧範囲：4~5.5V（5Vパッド/ピン）

消費電力：50mA

UARTボーレート：38400デフォルト

動作温度：-20~80度C

GNSS NEO-M9N用UART（TX RX）インターフェース

コンパスQMC5883L用I2C（DA CL）インターフェース

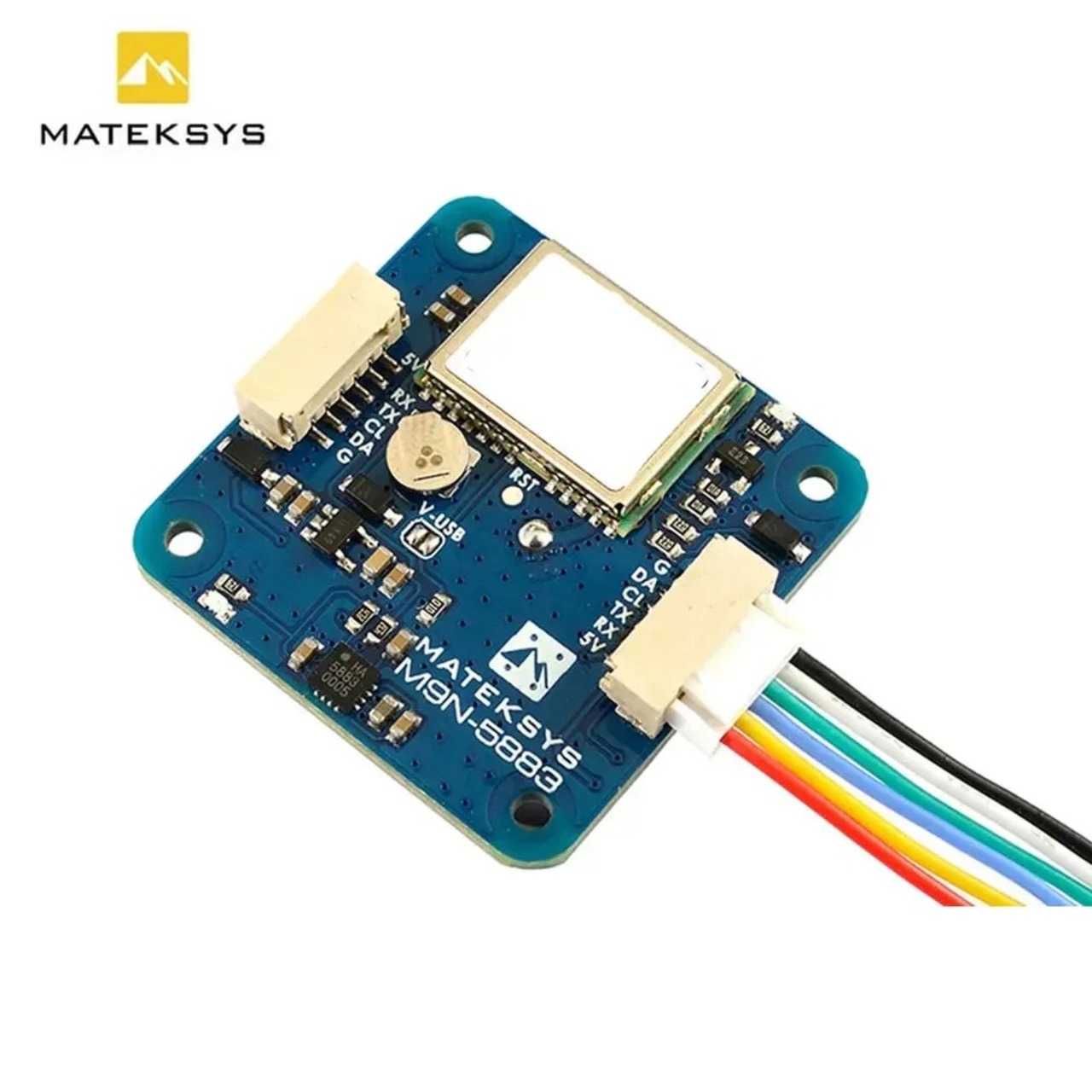

JST-GH-6Pコネクタ

3.3V電源LED赤

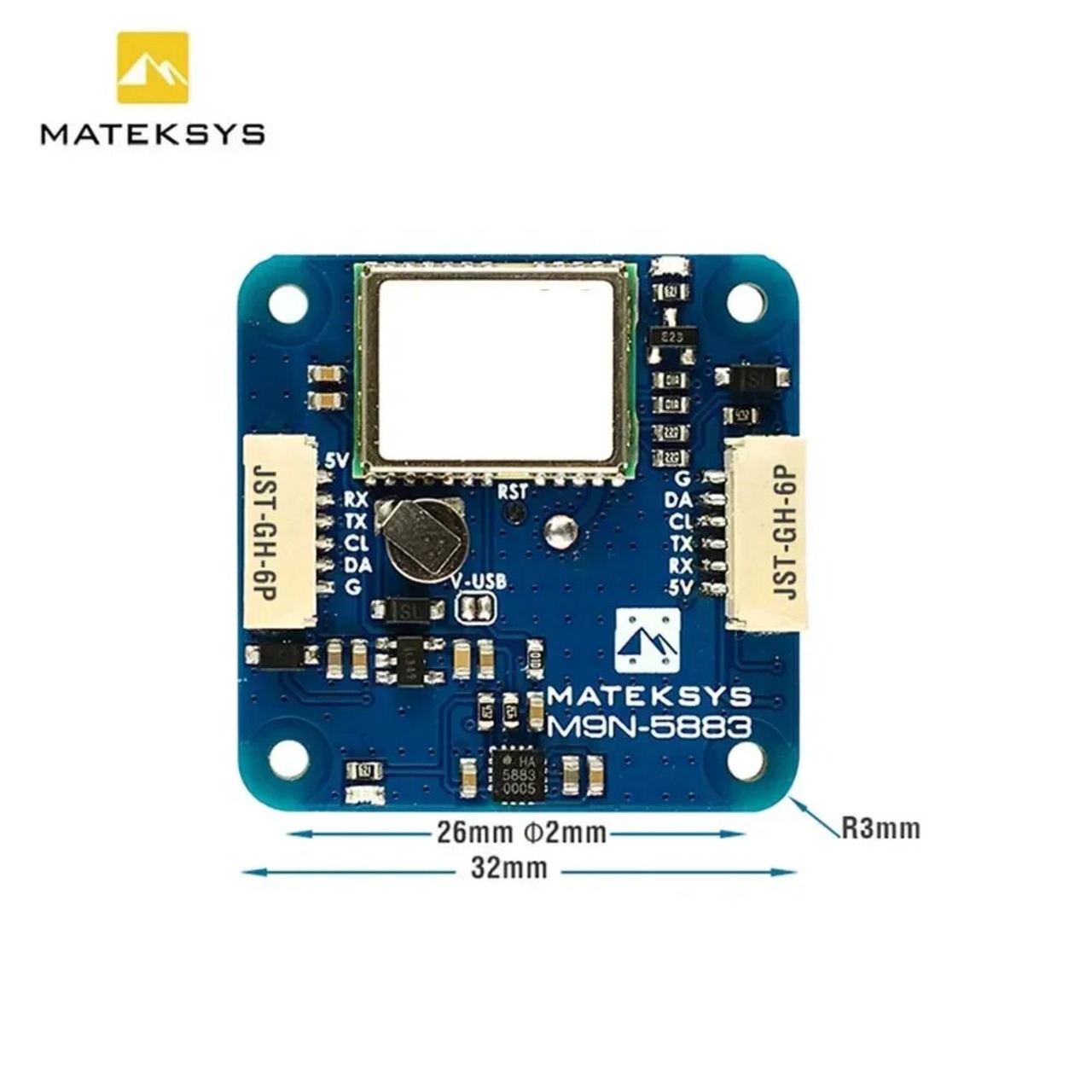

GNSS PPS LED緑GNSS が 3D 固定されている場合は点滅 (1Hz) 32mm*32mm*10mm

14.5g

M9N-5883_step.zip

内容物

1x M9N-5883

1x JST-GH-6P から JST-GH-6P 20cm シリコンワイヤ

配線と設定

M9N-5883 5V からフライトコントローラ 4~5.5V

M9N-5883 RX からフライトコントローラ UART_TX

M9N-5883 TX からフライトコントローラ UART_RX

M9N-5883 CL からフライトコントローラ I2C_SCL

M9N-5883 DA からフライトコントローラ I2C_SDA

M9N-5883
G
フライトコントローラーのGNDへ

ヒントと注意事項

コンパスのアライメント（平面取り付け）：磁力計を傾けることは強くお勧めしません！

INAV/BetaFLight：コンパスの矢印が前方を向いている場合は、時計回りに270°に設定します。フライトコントローラーの矢印が前方を向いている場合は反転します。

INAV/BetaFLight：コンパスの矢印が後方を向いている場合は、時計回りに90°に設定します。フライトコントローラーの矢印が前方を向いている場合は反転します。

Ardupilot/Mission Planner：回転なし。

コンパス/磁力計は、電源線/ESC/モーター/鉄ベースの材料から10cm離れていることを確認してください

INAV 5.0.0 Betaflight 4.3.0 ArduPilot 4.3 以降が必要です。

NEO-M9N MAX-M10S SAM-M10Q シリーズにはデータフラッシュが内蔵されていません。GNSS の電源がオフになり、スーパーキャパシタがなくなると、設定はデフォルトに戻ります。

UBX プロトコルは双方向です。フライトコントローラのファームウェアは、UBX プロトコルを介して GPS の設定を変更できます。u-center で GNSS モジュールのパラメータを設定する必要はありません。

GNSS FW3.01 で開始すると、タイムパルスは UTC 時刻に同期され、その時刻は閏秒がダウンロードされた後にのみ有効になります。これには最大 12.5 分かかる場合があります。GPS が 3D で固定された直後に PPS LED が点滅しない可能性があります。

M9N-5883 は、受信機をリセットする機能を提供します。「RST」パッドを 100 ms 以上グランドにブリッジすると、コールドスタートがトリガーされます。 RESETを実行すると、すべての情報が削除され、コールドスタートが実行されます。これは復旧オプションとしてのみ使用してください。配線と設定がすべて正しいことを確認した上で、フライトコントローラーがGNSSモジュールを検出できない場合（GPSアイコンが灰色の場合）、リセットを試してください。

セラミックアンテナの傷は、アンテナの調整の結果です。

GPS関連の問題のトラブルシューティング：https://www.mateksys.com/?p=5712#tab-id-6

u-center Windows
