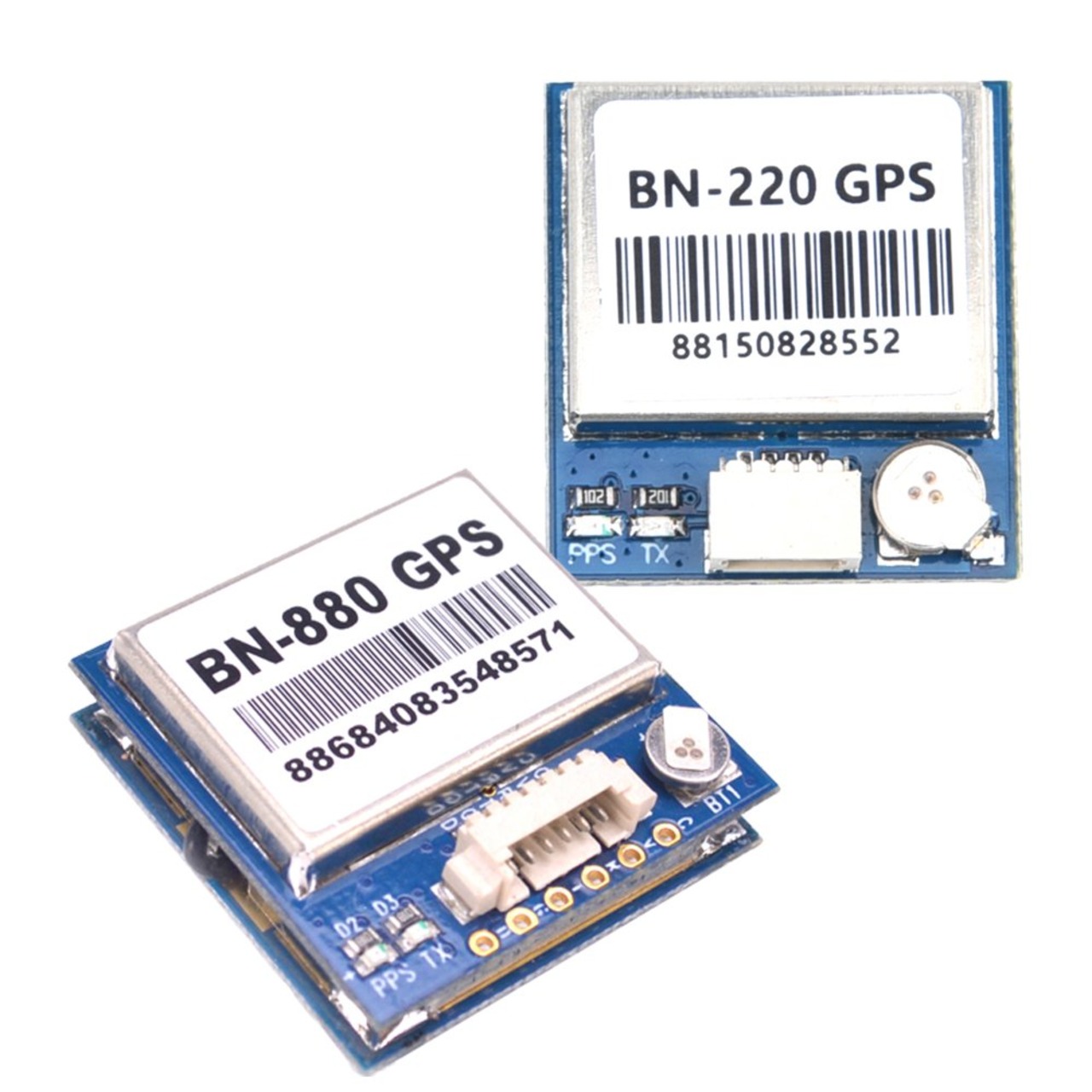

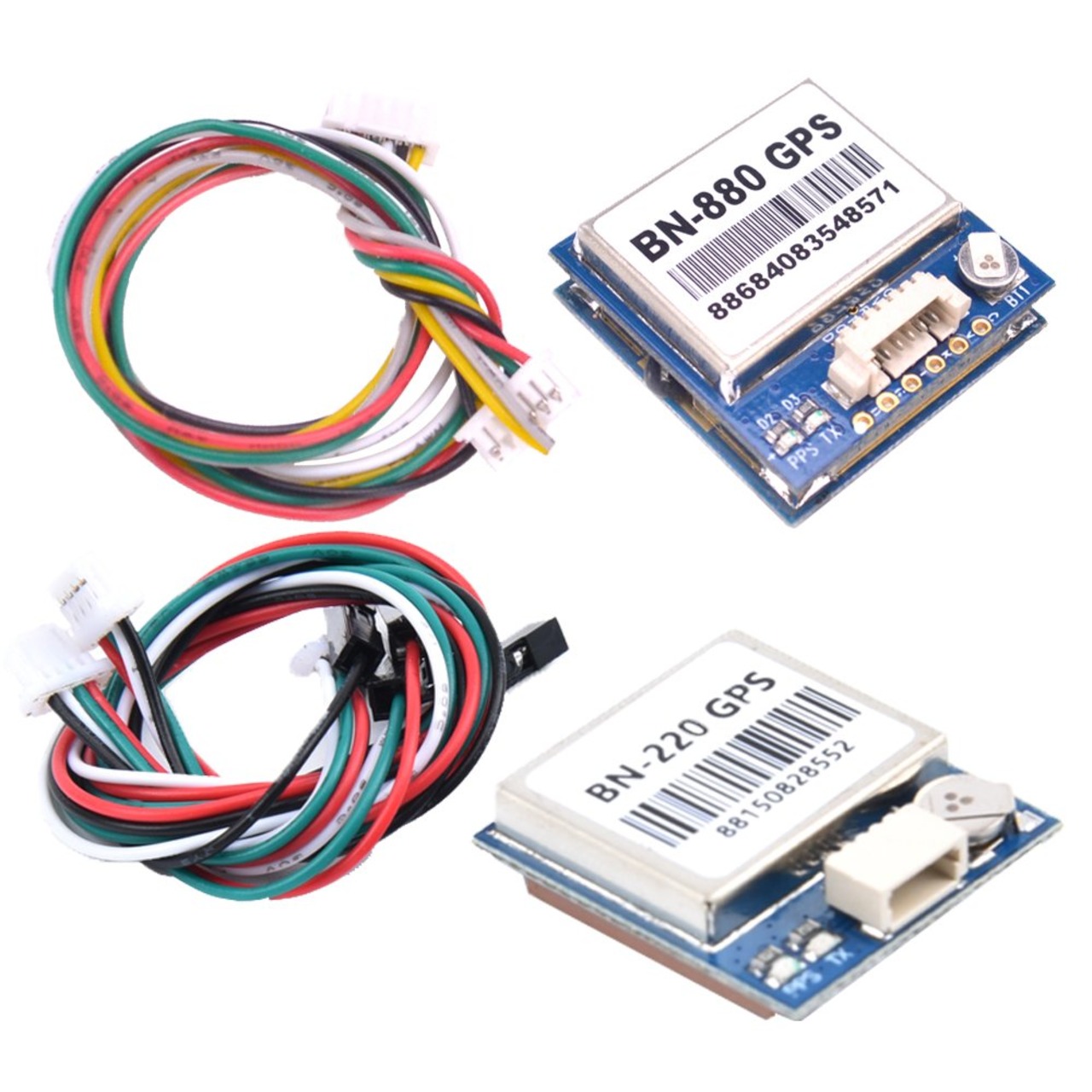

BN880 BN-880 BN-220 BN220 GPS GLONASSアンテナモジュール（ケーブル付き）RCレーシングFPVドローンクワッドコプター用 S26d5501180978
¥3,499
International shipping available
modname=ckeditor

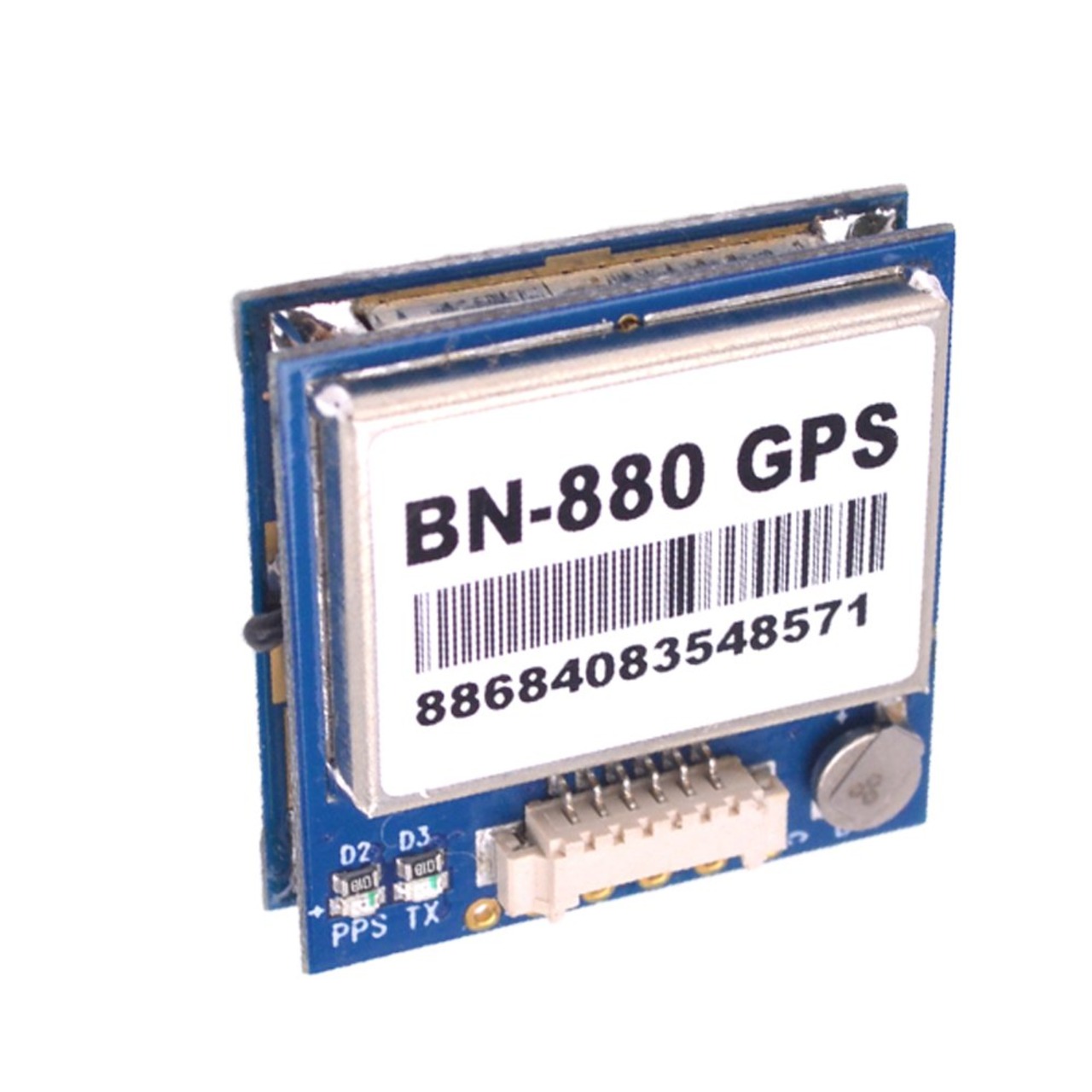

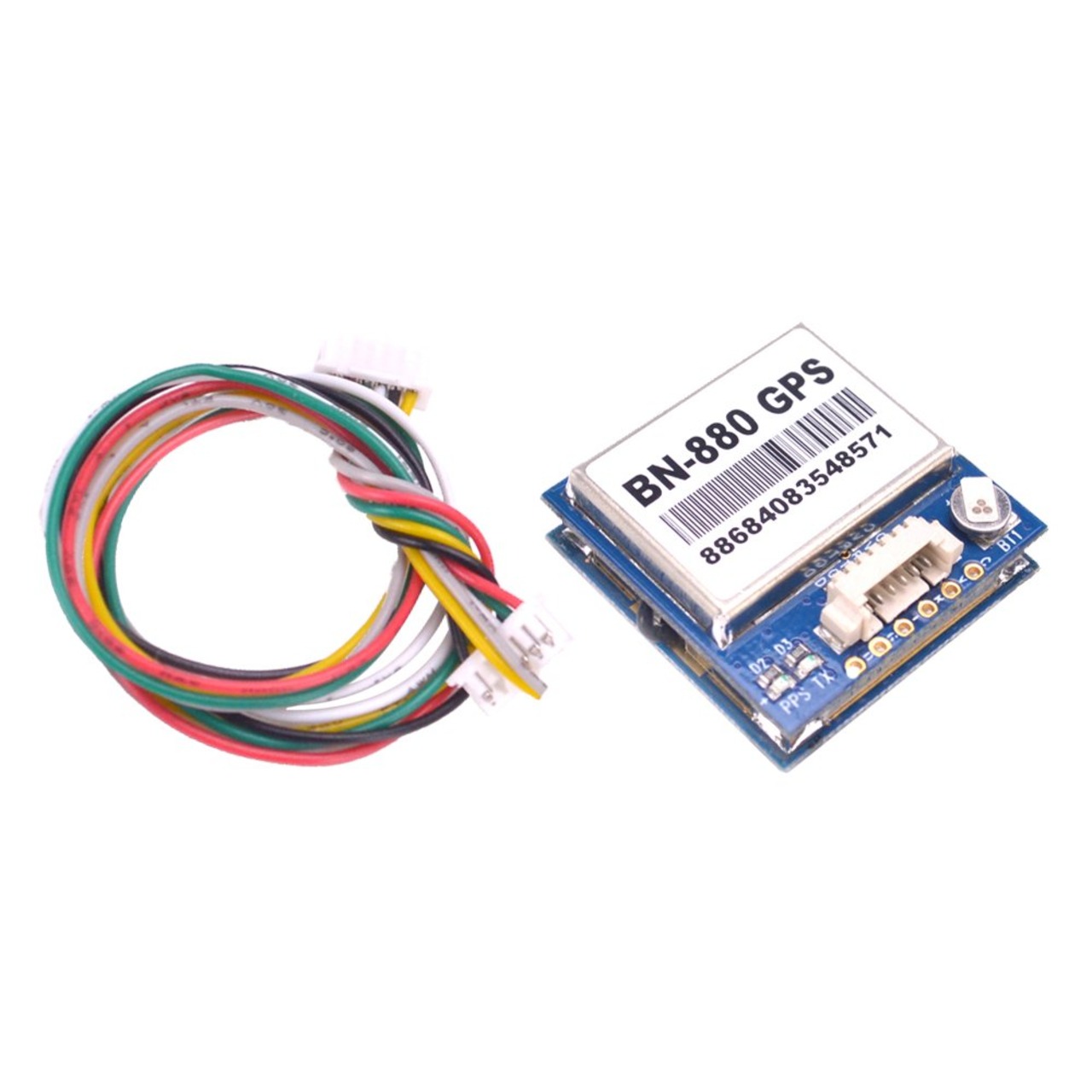

BN-880 GPS 説明:
モデル:BN-880
電源: DC電圧 2.8V~6.0V 標準:3.3V または 5.0V
消費: キャプチャ 50mA@5V
受信フォーマット: GPS GLONASS BeiDou
受信チャネル: 72 検索チャネル
受信感度: トレース -167dBm
キャプチャ -148dBm
測位時間: コールドスタート:平均26秒
ウォームスタート:平均25秒
ホットスタート:平均3秒
水平測位精度: 開放風下 2m
出??力周波数: 1Hz-10Hz デフォルト 1Hz
速度精度: 0.1 m/s (補助なし)
加速度精度: 0.1 m/s (補助なし)
動的特性: 最大高度:18000m
最大速度:5153m/s
最大加速度:4G
UARTインターフェース:UARTポート: TXDAおよびRXDA
サポートレート: 4800bps~115200bps、デフォルト38400dps
動作温度: -40~+85
保存温度: -40~+85
サイズ: 28mm x 28mm x 10mm
重量: 10g
モジュールのピン: SDA GND TX RX VCC SCL
機能:
GPSモジュールデュアルモジュールコンパス
電子コンパスIC付きHMC5883
6ピンパッチシート間の間隔1.25mm

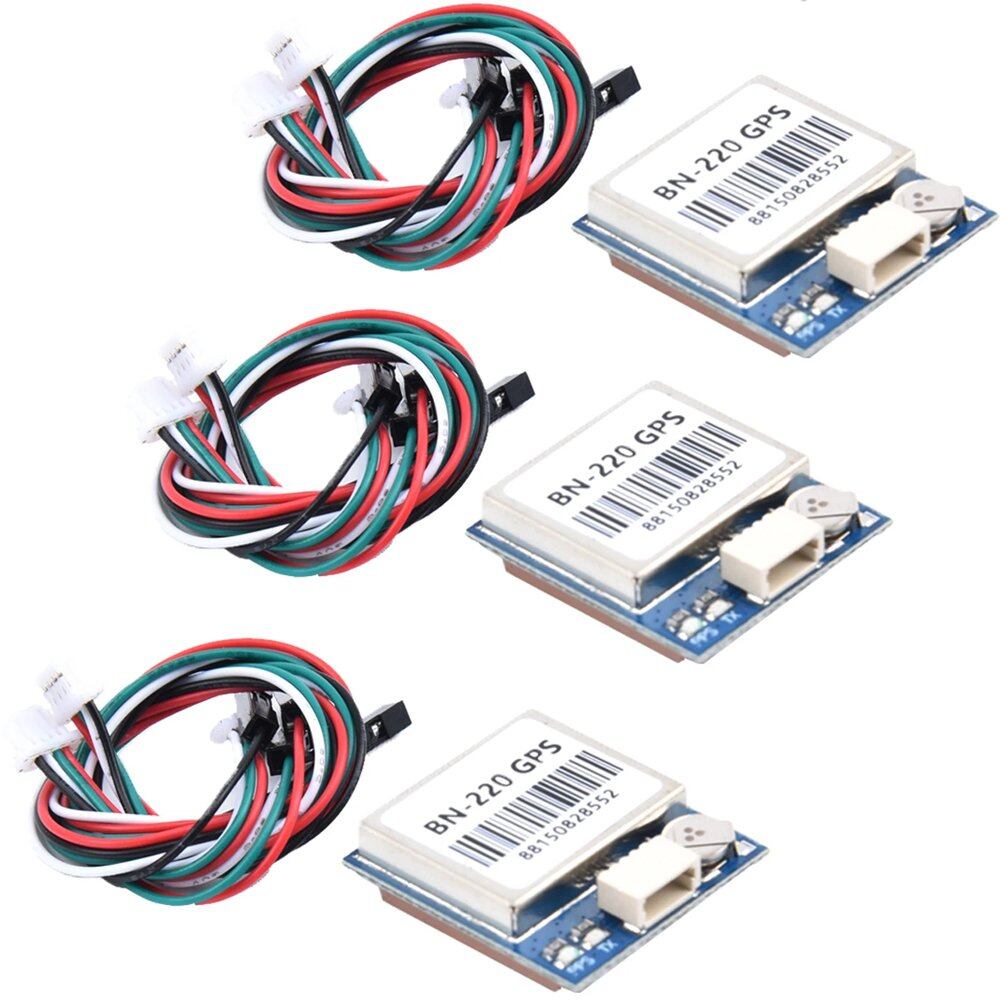

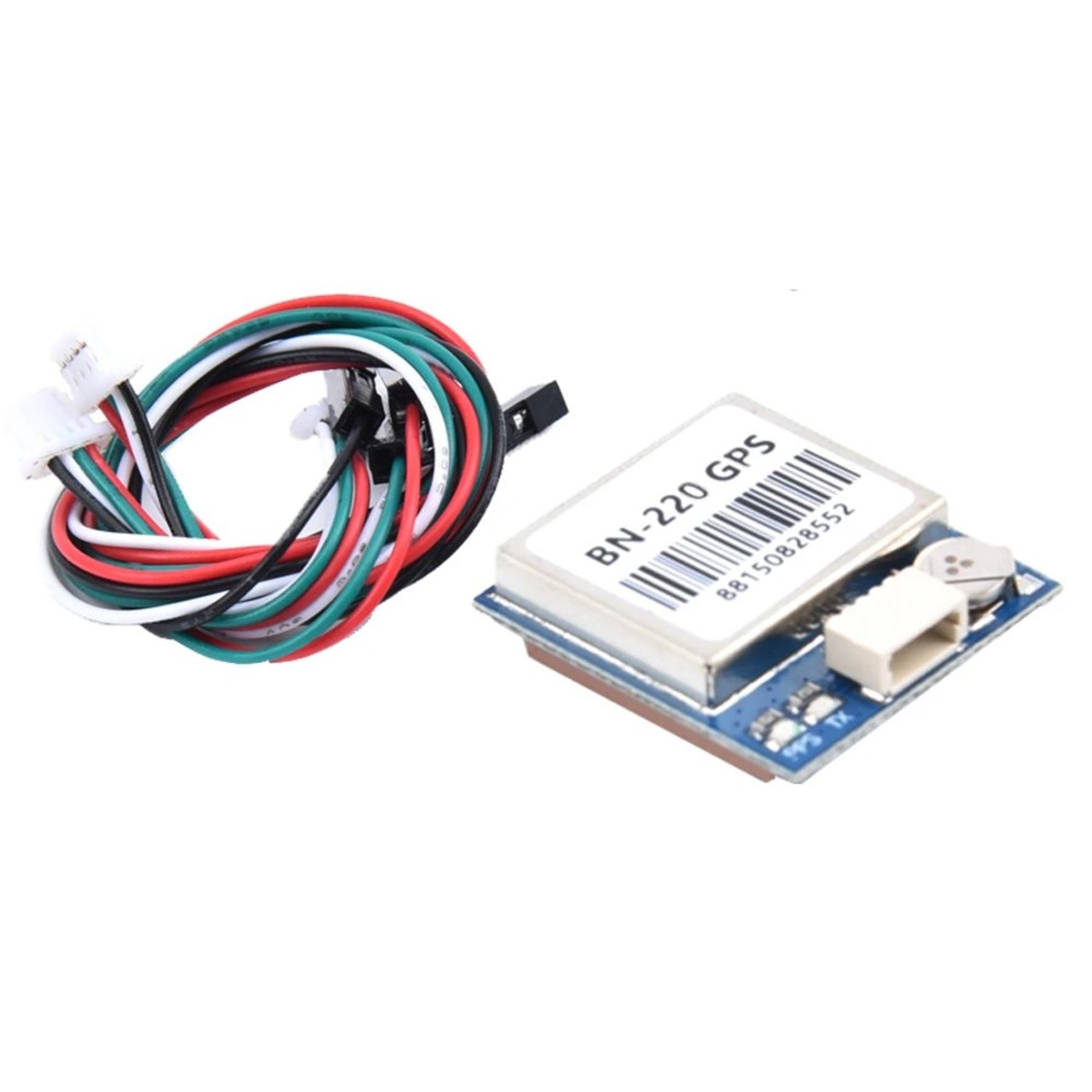

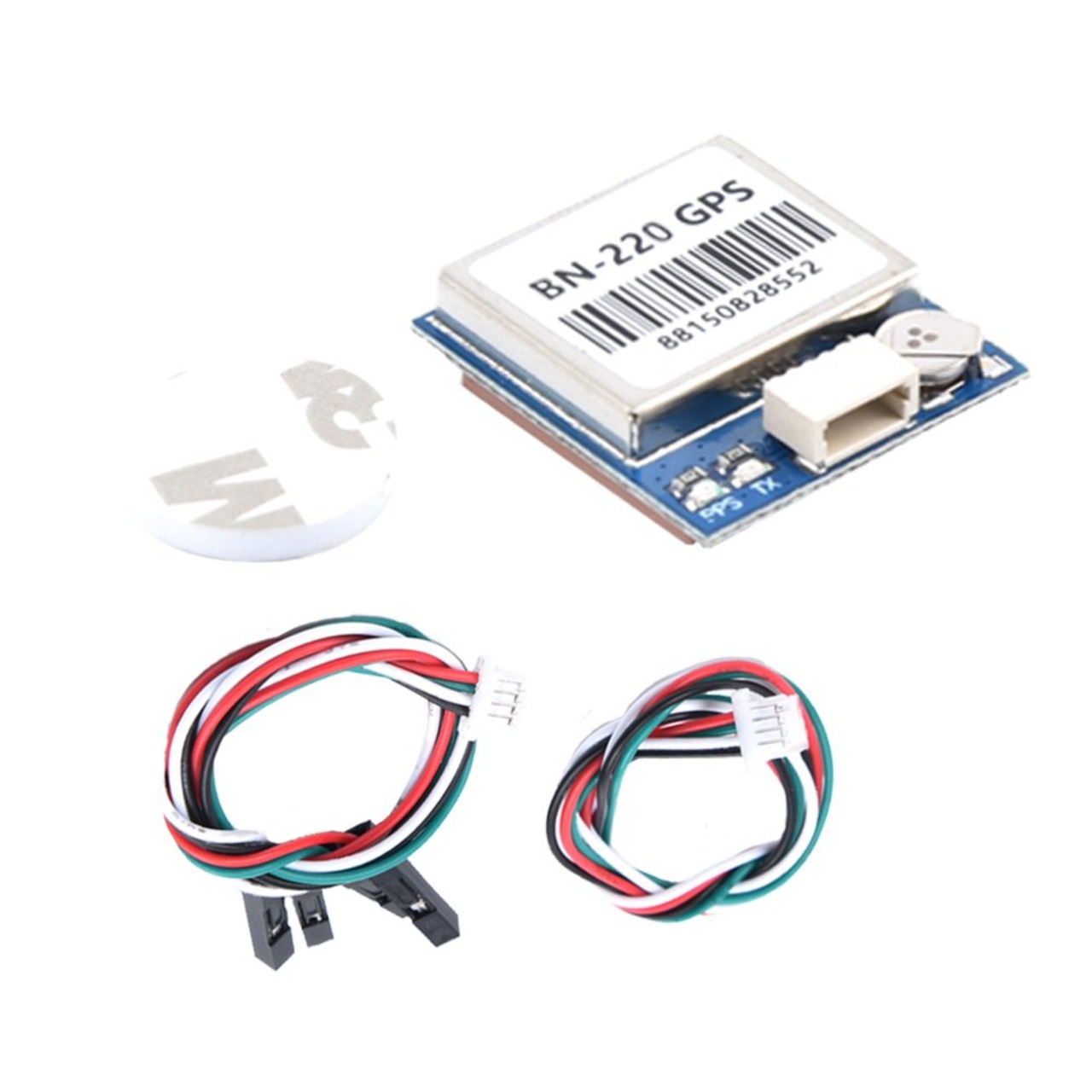

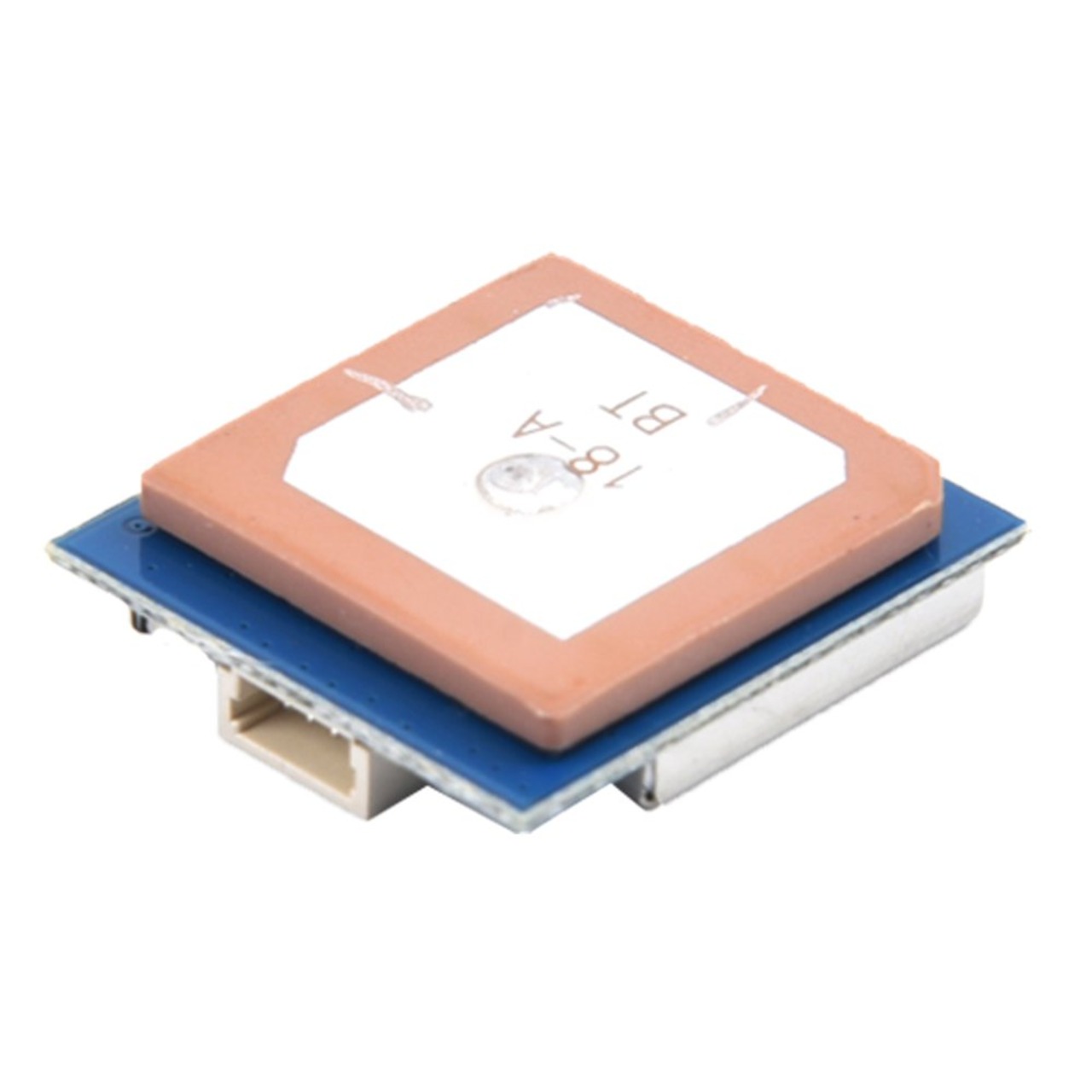

BN-220 GPSモジュール:
寸法:22mm*20mm*6mm
重量:5.3g
コネクタ:4ピンパッチシート間の間隔1.00mm
仕様:
電気的特性
チップセット:M8030-KT
受信フォーマット:GPS GLONASS BeiDou QZSSおよびSBAS
周波数:GPS L1 GLONASS L1 BeiDou B1 SBAS L1
チャンネル:72サーチングチャンネル
感度
トラッキング:-167dBm
再捕捉:-160dBm
コールドスタート: -148dBm
ホットスタート：-156dBm
精度
水平位置：2.0m CEP 2D RMS SBAS有効（標準的な開けた空）
速度：0.1m/秒 95%（SAオフ）
タイミング：GPS時刻に同期した1μs
取得時間
コールドスタート：26秒
ウォームスタート：25秒
ホットスタート：1秒
データおよび更新レート
サポートレート：4800bps~921600bps デフォルト9600bps
データレベル：TTLまたはRS-232 デフォルトTTLレベル
データプロトコル：NMEA-0183 デフォルトNMEA-0183
シングルGNSS：1Hz~18Hz
同時GNSS：1Hz~10Hz デフォルト1Hz
動作制限
高度：最大50 000m
速度：最大515m/s
加速度：4g未満
消費電力
VCC：DC電圧3.0V~5.5V 標準：5.0V
電流：キャプチャ50mA/5.0V
動作温度：-40度C~+85度C
保存温度：-40度C~+105度C
インジケータ：
TX LED：青。データ出力TX LEDが点滅
PPS LED：赤。PPS LEDが消灯GPSが捕捉されていないときは点滅、捕捉されているときは点滅
配線:
GND TX出力 RX入力 VCC(3.0V-5.5V)
