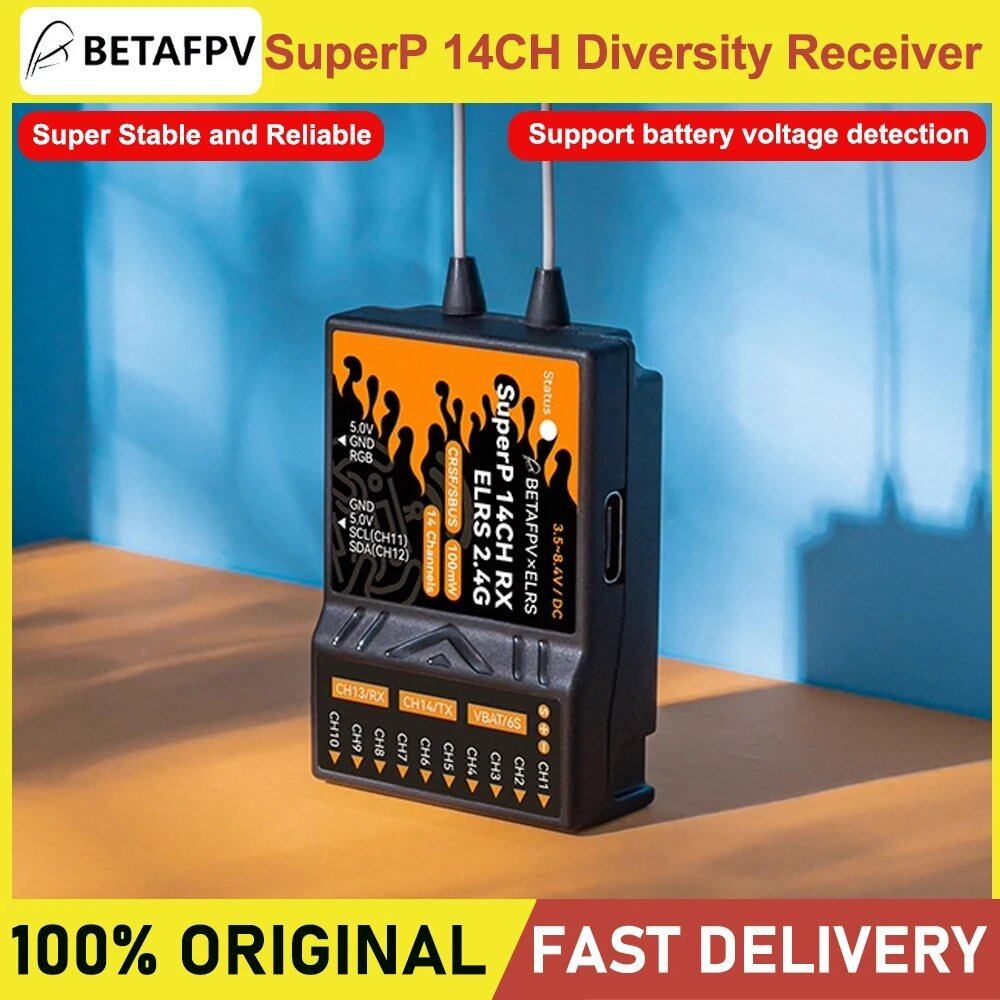

BETAFPV SuperP 14CH/SuperD ELRS 915M/2.4G ダイバーシティ受信機（RCモデルマルチローター固定翼機対応） S25d6980876341
¥6,682
International shipping available
製品のセールスポイント
フェイルセーフ機能：信号損失時にRCモデルを制御下に保つフェイルセーフ保護機能。
全方向信号：RCモデル制御を強化する全方向信号強度を実現するデュアルアンテナ。
TCXO発振器：温度補償型TCXOにより、極端な温度でも安定した正確な周波数を確保。
デュアル受信機チェーン：SX1280/SX1281またはSX1276を使用したデュアル受信機チェーンにより、信頼性の高い長距離飛行を実現。
SuperP|14 PWMチャンネル：複雑なRCモデルや精密なサーボ管理に最適な14のPWMチャンネルによる多様な制御。
市場初登場！SuperP 14CHダイバーシティ受信機は、長距離飛行による航空写真撮影だけでなく、固定翼ヘリコプター、RCカー、ボートなどの用途にも適しています。TCXO発振器と2つのデュアルアンテナを搭載しています。受信機チェーンとプラグアンドプレイポートを備え、外部気圧計RGBライトストリップや現在開発中のその他の外部センサー用の14チャンネルをサポートする機能が追加されています。2.4GHz 915MHzと868MHzバージョンがあり、長距離飛行の空撮やFPVフリースタイルトリックの信頼性の要件を十分に満たしています。この受信機を使用すると、RCモデルでより安定した信頼性の高い体験を得ることができます。
ExpressLRSアイテムが多数販売中です！
箇条書き
14のPWMチャンネルを備えたこの受信機は、さまざまなアプリケーションに適しています。最大14個のサーボを駆動でき、より複雑で正確な制御が可能になります。さらに、気圧計電流センサーなどの外部センサーもサポートされています。
最新の公式ExpressLRSに基づいた、2つの完全なRF受信チェーン（デュアルSX1280/SX1281またはデュアルSX1276を参照）を備えた真のダイバーシティ受信機です。ExpressLRS V3.3ファームウェアが付属しています。
TCXO（温度補償水晶発振器）が内蔵されており、2つのRFチップで共有され、超高精度のクロックソースとなっています。極端な温度にも耐えることができ、高温や低温を気にすることなく、長距離飛行のために正確な周波数を継続的に出力します。
2つのアンテナにより、良好な信号伝送のために全方向性信号が生成されます。より良い信号を得るために、アンテナを別々に垂直に配置することをお勧めします。
フェイルセーフ機能のサポートにより、RCモデルが制御不能になるのを防ぐことができます。
Type-C USBポートが確保されているため、パイロットはファームウェアを簡単にフラッシュできます。プラグアンドプレイ設計により、非常に簡単で使いやすくなっています。900MHz無線システムは周波数が低いため、回折能力が大きくなりますが、2.4GHzシステムは指向性があり、建物、葉、または湿気による減衰の影響を受けやすい傾向があります。仕様：BETAFPV SuperP 14CHダイバーシティ受信機 | ELRS 2.4GHz/915MHz/868MHz
MCU: ESP32 Pico D4 + 2*SX1280/SX1281 + 2*AT2401C (2.4GHz)
MCU: ESP32 Pico D4 + 2*SX1276（915MHz/868MHz）
テレメトリ電力: 20dBm/100mW
(2.4GHz)
17dBm/50mW (915MHz/868MHz)
周波数帯域: 2.4GHz ISM
915MHz FCC/868M EU
定格電流: 180mA@5V (2.4GHz) 140mA@5V (915MHz/868MHz)
重量: 15.5g (2.4GHz) 15.8g (915MHz/868MHz)
デフォルトファームウェアバージョン: ExpressLRS V3.3.0
シリアル出力プロトコル: PWM CRSF または SBUS
アンテナ: 2* IPEX MHF 1 アンテナ
サイズ: 46.9mm*32.7mm*14.6mm
電圧検出範囲: 1~6S
入力電圧: 3.5V~8.4V DC
PWM チャンネル: 14 チャンネル
対応 RC モデルタイプ: マルチローター、固定翼機、ヘリコプター、RC カー、RC ボートなど

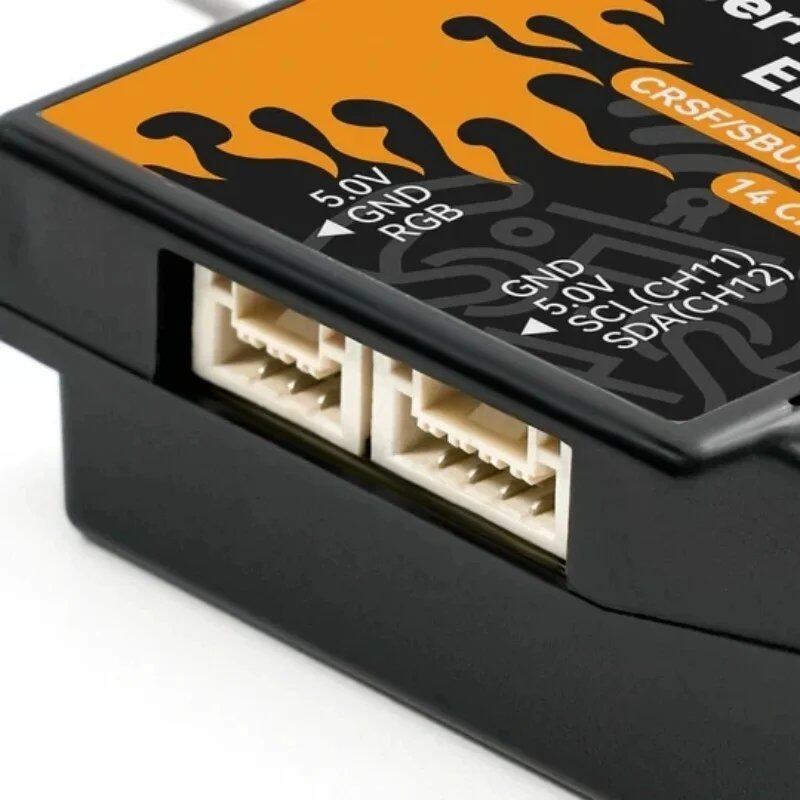

BETAFPV SuperD True Diversity レシーバーと Micro レシーバーをベースに、SuperP 14CH Diversity レシーバーはそれらの優れた機能を引き継いでいます。例えば、14個のPWMチャンネル、2本のアンテナ、デュアルレシーバチェーン、TCXO発振器などを備えています。さらに、気圧計などの外部センサー用のI2Cシリアルポートと、RGBライトストリップ用の3ピンポートも用意されています。 SuperP RXは、優れた点を組み合わせることで、ユーザーに安定性と信頼性を提供します。
SuperP RX
Micro RX
SuperD RX
重量
15.5g (2.4GHz) 15.8g (915/868MHz)
3.5g (2.4GHz)
1.1g (2.4GHz) 1.2g (915/868MHz)
アンテナ
IPEX MHF 1アンテナ
IPEX MHF1 + Tアンテナ
IPEX MHF1 + Tアンテナ
PWMチャンネル
14 CH
5 CH
-周波数
2.4GHz ISM 915MHz (FCC) 868MHz (EU)
2.4GHz ISM
2.4GHz ISM 915MHz (FCC) 868MHz (EU)
テレメトリ電力
100mW(2.4GHz) 50mW(915/868MHz)
17mW(2.4GHz)
100mW(2.4GHz) 50mW(915/868MHz)
シリアルプロトコル
PWM CRSF または SBUS
PWM CRSF
CRSF
入力電圧
3.5~8.4V
5~9V
5V
バッテリー電圧検出器
1-6S
1-6S
-対応デバイス
気圧計(SPL06)
--モデルタイプ
固定翼機 ヘリコプター RCカー RCボート
固定翼機 ヘリコプター RCカー RCボート
FPVドローン 固定翼機
対応モデルExpressLRS受信機プロトコルは、マルチローター、固定翼機、ヘリコプター、RCカー、RCボートなどのモデル。2つのアンテナとデュアルレシーバチェーン設計により、長距離飛行と航空写真の要件を十分に満たしています。

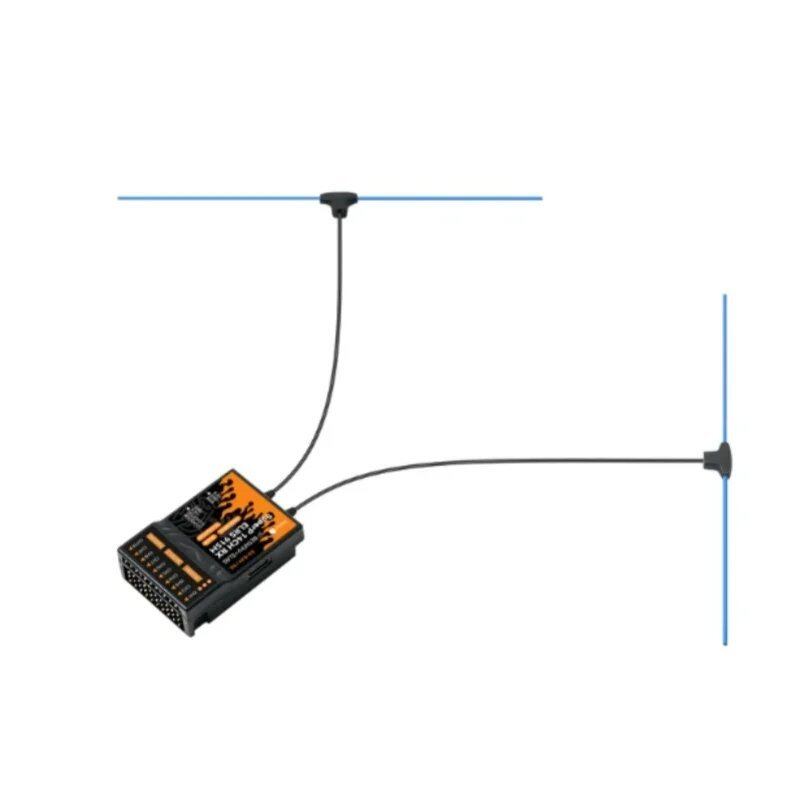

より良い信号を得るためには、アンテナをできるだけ離れた場所に垂直に配置することをお勧めします。

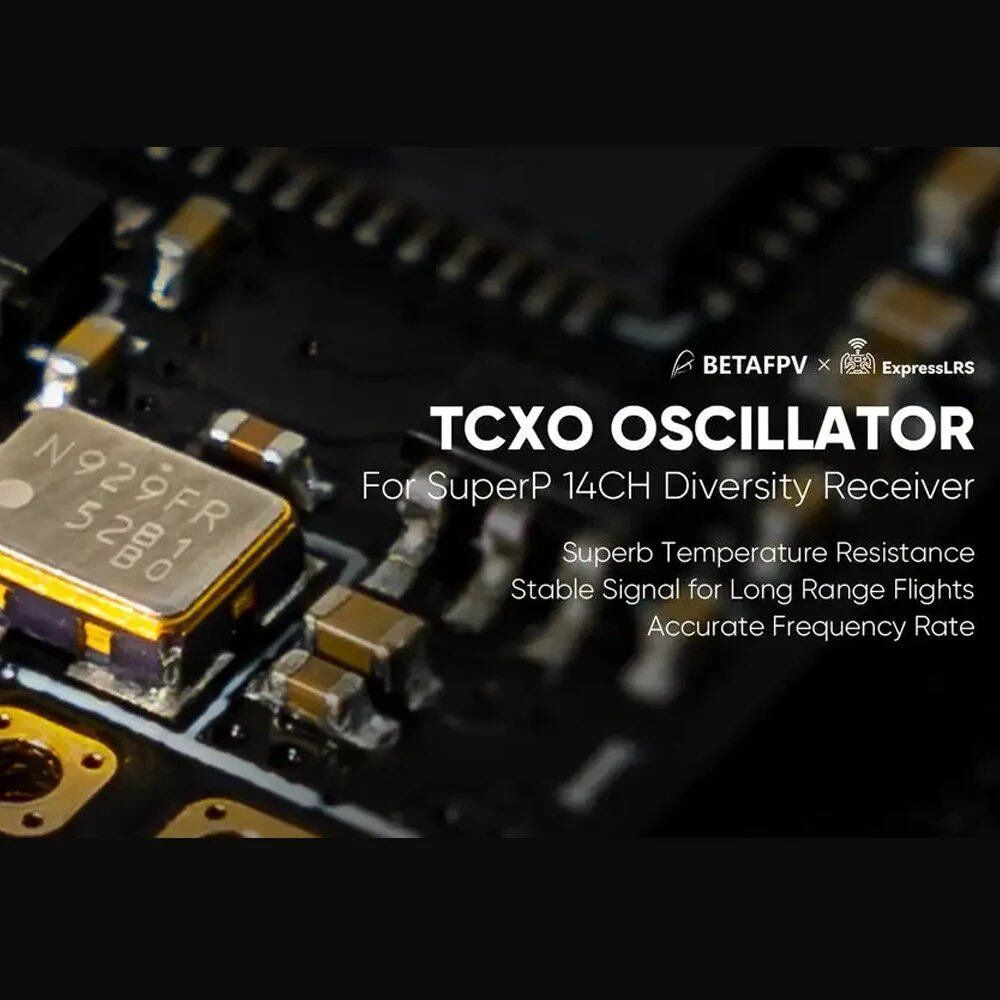

TCXOSuperP 14CHダイバーシティレシーバーの詳細を知るには、超高精度クロックソースとして2つのRFチップで共有されるTCXO（温度補償水晶発振器）が内蔵されています。2つのRFチップとPA+LNAを含む真のダイバーシティレシーバーは、動作時に大量の熱を発生します。高品質のTCXOにより、極端な温度にも耐えることができ、熱や寒さを気にすることなく、長距離飛行に必要な正確な周波数を継続的に出力します。TCXOの詳細については、ここをクリックしてください。
図SuperP 14CHダイバーシティレシーバーの図を以下に示します。
SuperP 14CHダイバーシティレシーバーのRGBステータス表示を以下に示します。
RGBカラー
ステータス
説明
レインボー
フェード効果
電源オン
緑
ゆっくり点滅
WIFIアップグレードモード
赤
速く点滅
RFチップが検出されません
オレンジ
2回点滅
バインドモード
オレンジ
3回点滅
接続されていますが、モデルマッチ構成が一致していません
オレンジ
ゆっくり点滅
接続待ち
点灯
接続済みで、色はパケットレートを示します
下の図は2.4GHz バージョンの RGB ライトの色は、パケット レートに対応しています。
下の図は、915MHz および 868MHz バージョンの RGB ライトの色を、パケット レートに対応して示しています。
注: F1000 および F500 は FLRC モードのパケット レートで、通常の Lora モードよりも高速な変調と低遅延を実現しますが、同時に受信距離は短くなります。このモードはレーサーに最適です。
D500 および D250 は DVDA (Deja Vu Diversity Aid) モードのパケット レートです。このモードは FLRC モードの F1000 データ パケット レートで動作し、同じデータ パケットを複数回送信することで、複雑な干渉がある場合でもリンク接続を改善します。D500 および D250 は、同じデータ パケットがそれぞれ 2 回および 4 回送信されることを示します。
D50 は ELRS 900M の専用モードです。 200Hz Lora モードでは、パケットを 4 回繰り返し送信します。受信距離は 200Hz に相当します。
100Hz Full は、Lora モードの 200Hz パケットレートで 16 チャンネルのフル解像度出力を実現できるモードです。受信距離は 200Hz に相当します。
ポート構成WiFi モードで構成ページに入ります。
受信機の電源をオンにし、送信機器にバインドせずに 60 秒間待ちます。
RGB インジケータがゆっくりと緑色に点滅したら、受信機の WiFi が有効になります。
携帯電話または PC を介して WiFi に接続します (WiFi 名: ExpressLRS RX パスワード: ExpressLRS) 。
Web アドレス: http://10.0.0.1/hardware.html を開きます。構成ページでは、PWM ピン、CRSF ピン、I2C ピンなどを設定できます。ピン番号は指定されたチャンネルに対応します。チップのI/O機能表を参照してください。
注：他の機能ピンは変更しないでください。

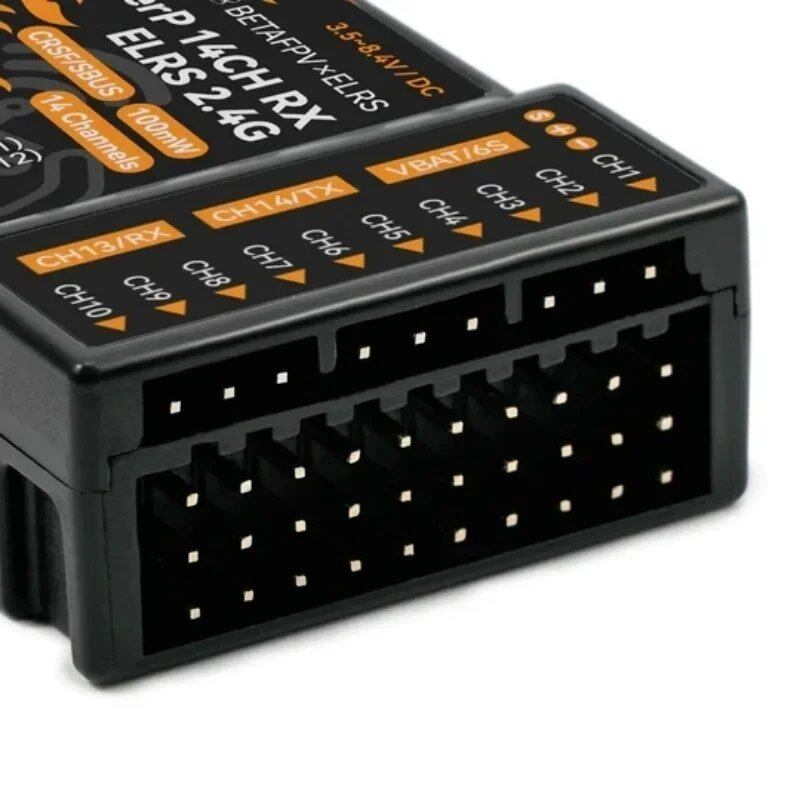

ピン
13
15
2
0
4
9
10
5
メイン
CH1
CH2
CH3
CH4
CH5
CH6
CH7
CH8
セカンド
ピン
18
23
19
22
3
1
21
36
メイン
CH9
CH10
CH11
CH12
CH13
CH14
RGB
VBAT
セカンド
SCL
SDA
RX
TX
サード
SBUS
注：VBATは1~6Sをサポートするバッテリー電圧検出ポートですバッテリー電圧検出。
RXがCRSF出力を使用するように構成されている場合、CH13がRXになり、CH14がTXになります。
RXがSBUS出力を使用するように構成されている場合、CH13は出力がなく、CH14がSBUSになります。
受信機のCH11とCH12は、工場出荷時のデフォルト設定でI2Cシリアルポートとして構成されています。このとき、CH13はCH11になり、CH14はCH12になります。
I2C通信シリアルポートの設定例は次のとおりです。
PWM出力ピンの19と22を削除します。
19と22をI2CのSCLとSDAピンに入れます。
「ターゲット構成を保存」をクリックして、I2C通信シリアルポートの設定を完了します。注：受信機のCH11とCH12は、工場出荷時のデフォルト設定でI2Cシリアルポートとして構成されています。次に、CH13 は CH11 になり、CH14 は CH12 になります。
バインディング手順SuperP 14CH ダイバーシティ受信機のデフォルトファームウェアは ExpressLRS V3.3.0 プロトコルを使用し、プリセットのバインディングフレーズはありません。したがって、送信モジュールのファームウェアバージョンは ExpressLRS V3.0.0 以降のバージョンである必要があります。受信機と送信モジュールの両方にバインディングフレーズがあってはなりません。
受信機の電源を 3 回オン/オフし、各ステップで 2 秒間停止してバインディングモードに入ります。
インジケータがオレンジ色で 2 回速く点滅し始めたら、受信がバインディングモードになっています。
無線機または送信モジュールのバインディングモードに入り、受信機とバインドします。インジケータが点灯している場合は、デバイスが正常にバインドされたことを示します。注: デバイスが正常にバインドされると、受信機はデバイスを記録し、今後のバインドは自動で行われます。バインディング プロセスを再度実行する必要はありません。
フェイルセーフとチャンネル出力設定設定方法は次のとおりです。
受信機の電源を入れた後、リモコンを接続せずに 60 秒間待ちます。
RGB インジケーターが緑色のゆっくり点滅状態になり、受信機が自動的に WiFi をオンにします (WiFi 名: ExpressLRS RX WiFi パスワード: ExpressLRS)。
携帯電話またはコンピューターを使用して WiFi に接続し、ブラウザーで http://10.0.0.1 にログインしてモデル ページを探します。
フェイルセーフ設定は次のとおりです。制御不能保護値を入力してシス??テムが制御不能になったときに、サーボの出力値を取得できます。
注: 「Reverse」をクリックしないでください。「750us」をクリックした場合は、フェイルセーフ値を半分にする必要があります。フェイルセーフ値が 1500 より大きい場合、モードは自動的に「On/Off」に切り替わります。モード。
チャンネル出力設定は以下のとおりです。モードのドロップダウンメニューから目的のモードを選択すると、すべての出力モードの説明が表示されます。
50-400Hz: 出力PWM信号周波数
10KHzDuty: マイクロモーターを直接駆動するために使用
ON/OFF: 出力ハイレベルまたはローレベル
Serial TX/RX: シリアル通信ポートCRSF/SBUS出力設定は以下のとおりです。
チャンネル13のモードをシリアルRXに設定するか、チャンネル14のモードをシリアルTXに設定します
シリアルプロトコルでシリアルポートプロトコルを選択し、「保存」をクリックして設定を保存します
オプションページでボーレートを設定します（SBUSシリアルプロトコルではボーレートを設定できません）
「保存&再起動」をクリックしてCRSF/SBUS出力の設定を完了します注:受信機がCRSF出力CH13を使用するように構成されている場合CH13 は RX になり、CH14 は TX になります。受信機が SBUS 出力を使用するように構成されている場合、CH13 は出力がなく、CH14 は SBUS になります。
BETAFPV ExpressLRS シリーズExpressLRS は、RC アプリケーション用のオープンソース RC リンクです。このプロジェクトは、Github で誰でも見つけることができ、Facebook グループで議論に参加することもできます。クワッドコプターやその他の RC モデルを飛ばすのに適した受信機を選択することは非常に重要です。BETAFPV ExpressLRS 受信機は、FPV 飛行に対するパイロットの要求を十分に満たします。
ExpressLRS についてもっと知るExpressLRS は、RC アプリケーション用のオープンソース RC リンクです。誰でもこのプロジェクトをGithubで見つけるか、Facebookグループで議論に参加できます。
FAQ
BETAFPV SuperP 14CHダイバーシティ受信機のユーザーマニュアルをダウンロードしてください。
SuperP ELRS 2.4GHz/915MHz/868MHzダイバーシティ受信機のファームウェアをダウンロードしてください。
この受信機は、ほとんどのサーボアプリケーションの要件を満たす3.5~8.4Vの電源のみを受け入れることができます。したがって、2S以上のバッテリーは、受信機に接続する前にBECを使用して5Vに変換する必要があります。
Yケーブルは、電源ポートが電源プラグで占有されないようにするために使用されます。ケーブルの一端はサーボに接続し、もう一端は電源に接続します。
VBat 電圧調整方法。

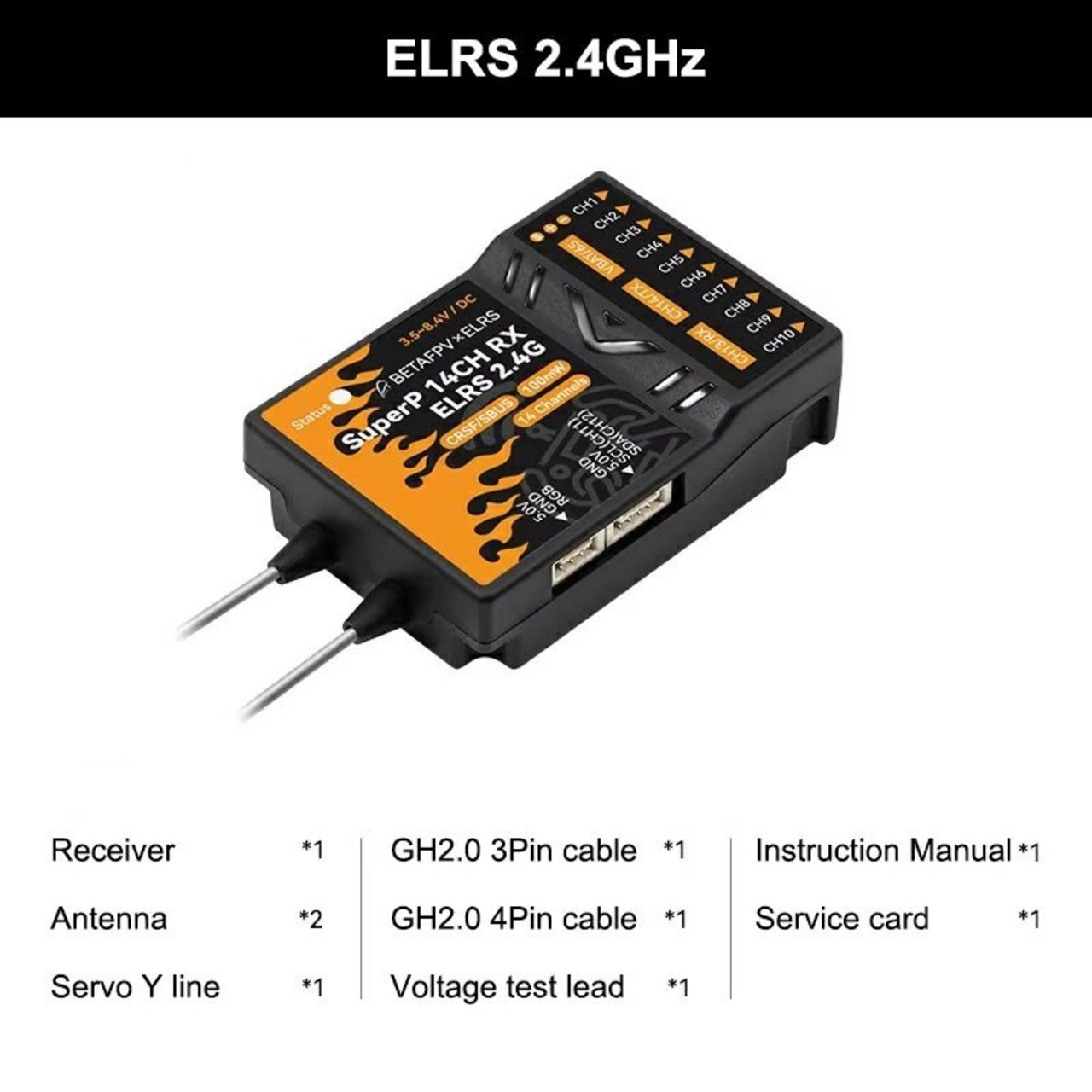

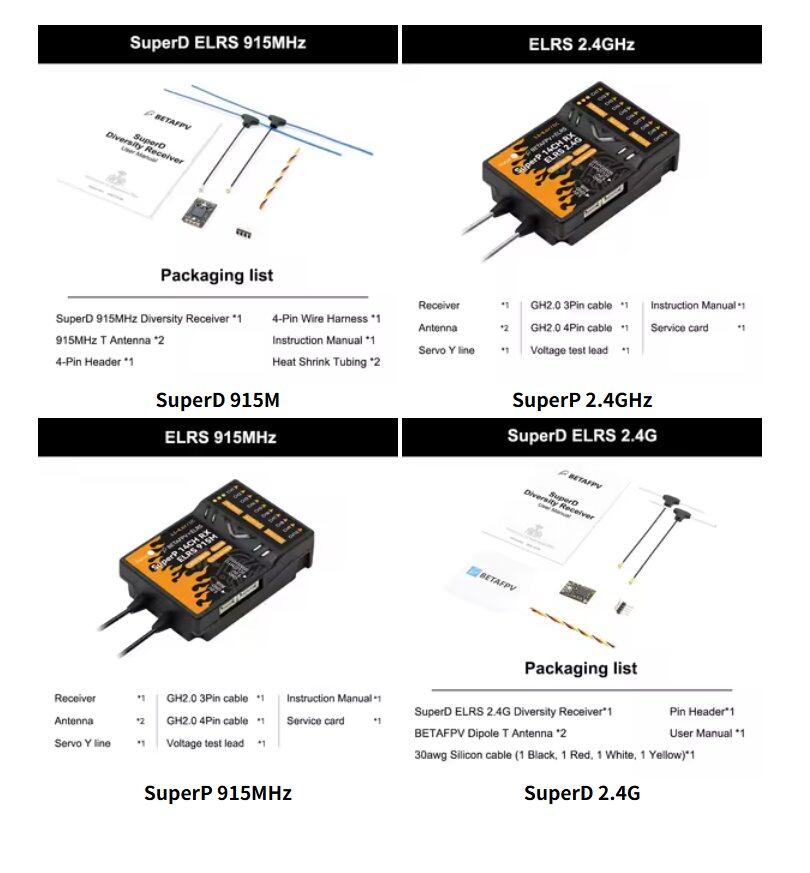

パッケージ
1 * SuperP 14CH ダイバーシティ受信機 (2.4GHz/915MHz/868MHz)
2 * 150mm モノポールアンテナ (2.4GHz)
2 * 150mm ダイポール T アンテナ (915MHz/868MHz)
1 * GH2.0 3 ピンケーブル
1 * GH2.0 4 ピンケーブル
1 * サーボ用 Y スプリッターケーブル
1 *
電圧テストケーブル
1 * ユーザーマニュアル
材質: 複合材料n数量: 1nリモートコントロール周辺機器/デバイス: 受信機n車両タイプ: 車、ボート、飛行機、ヘリコプターn電気: バッテリー不要n推奨年齢: 14+ynnn**比類なき性能と信頼性**nBETAFPV SuperP 14CH ダイバーシティ受信機は、RC モデルのパフォーマンスを向上させるために設計された最先端の機器です。ベテランのホビイストでも、RC の世界に足を踏み入れたばかりの初心者でも、この受信機は、車、ボート、飛行機、ヘリコプターなど、さまざまな用途の要求を満たすように設計されています。堅牢な複合材料構造により、この受信機は屋外での使用の厳しさに耐えるように作られており、長寿命と信頼性を保証します。nn**高度な機能で制御を強化**nSuperP 受信機は、単なる標準的な受信機ではありません。RC 体験を次のレベルに引き上げるためのツールです。最大 14 個のサーボを制御できる 14 個の PWM チャンネルを誇り、複雑で精密な操縦に不可欠です。気圧計電流センサーなどの外部センサーのサポートにより、カスタマイズと機能強化の可能性が広がります。 2つのRFチェーンで共有されるTCXO発振器は、極端な温度条件下でも正確な周波数出力を保証し、長距離飛行や航空写真撮影セッション中の信号の完全性を維持します。nn**使いやすさと拡張性**nSuperP受信機は、ユーザーを念頭に置いて設計されています。プラグアンドプレイ設定により非常に簡単に使用でき、Type-C USBポートによりファームウェアのアップデートも簡単に行えます。デュアルアンテナ設計により全方向性信号が生成され、安定した信頼性の高い接続が保証されます。フェイルセーフ機能は、RCモデルが制御不能になるのを防ぐ重要な安全機能であり、冒険中に安心感を与えてくれます。ExpressLRS製品が利用可能になったことで、SuperP受信機はRCコミュニティに革命をもたらし、最新のファームウェアを備えた真のダイバーシティ受信機として、優れた飛行体験を提供します。
