BIGTREETECH Kraken マザーボードオンボード TMC2160 3D プリンターパーツ BTT PI Raspberry Pi Voron 2.4 Voron Trident 用アップグレード S25d6343388729

¥26,323

International shipping available

製品のセールスポイント

Raspberry Pi用5V電源: Raspberry Pi用の内蔵5V電源でセットアップが簡素化され、追加の電源の必要性が減ります。

オンボード8 TMC2160ドライバー: 最大60Vの入力電圧と高速印刷をサポートする8つのTMC2160ドライバーで、モーターを簡単に制御できます。

CANサポート付きデュアルJSTポート: デュアルJSTポートはCANサポートを提供し、高度な制御システムの安定したデータ転送を保証します。

eFuse回路保護: 予期しない電力サージに対するeFuseの保護により、迅速な応答と高精度の保護が実現します。

Octopus Max Ezピン配置|Btt Cb2ヒートシンク|ARM Cortex-M7 STM32H723ZGT6 MCU: 3D印刷を強化する550MHz ARM Cortex-M7 STM32H723ZGT6 MCUで、超高速処理を体験してくださいパフォーマンス。

https://github.com/bigtreetech/BIGTREETECH-Kraken

*BIGTREETECHラボのデータによると、モーターを24V、3Aで周囲温度25°Cで30分間駆動した場合、Krakenヒートシンクの温度はTMC5160ヒートシンクと比較して52%低下します。実際の結果は動作条件によって異なる場合があります。

Krakenを選ぶ理由

ARM Cortex-M7 STM32H723ZGT6：超高速550MHz

オンボード8つのTMC2160ドライバー：最大60Vのモーター入力電圧。 M1-M4 の場合は最大 4.7 駆動電流、M5-M8 の場合は最大 3A。

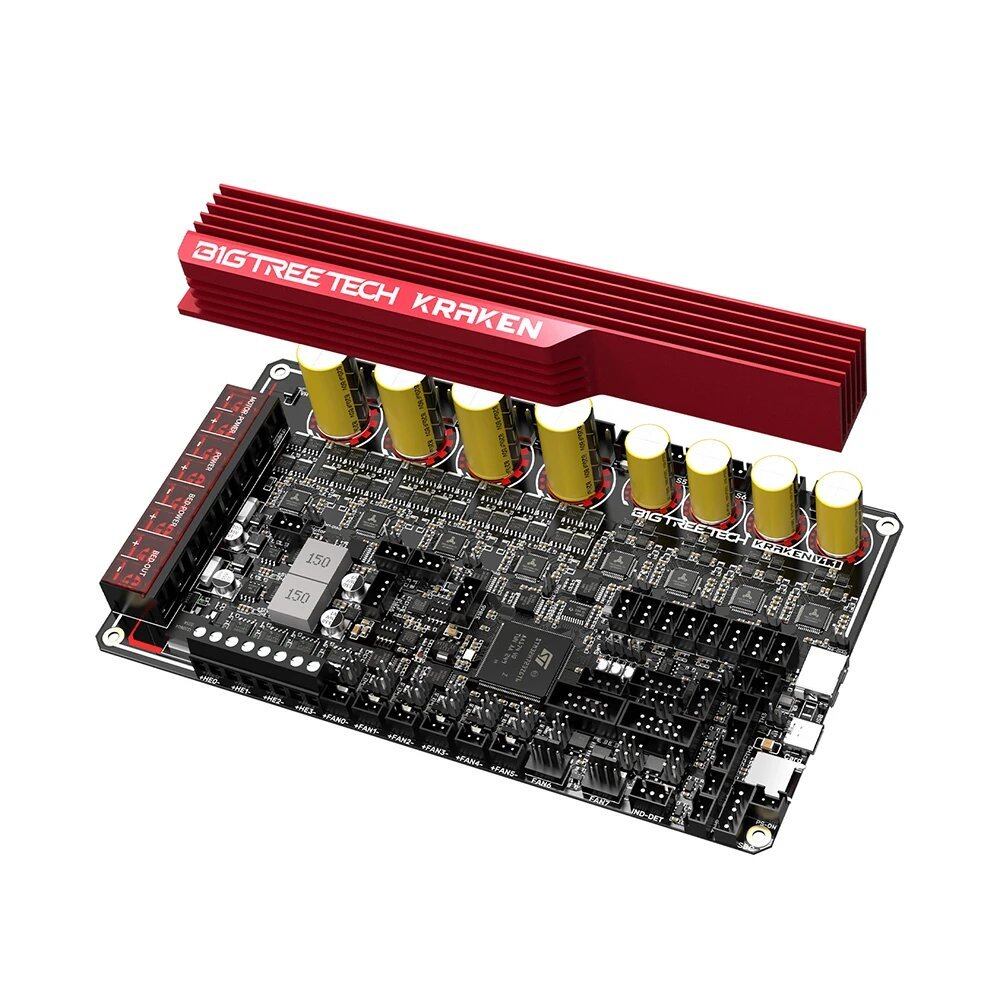

オールメタル統合ヒートシンク: 熱を吸収します。

CAN サポート付きデュアル JST ポート: StealthBurner マスタリング用に 2 つの EBB SB2240/2209 CAN を接続します。

eFuse: 高速応答の高精度保護。

Raspberry Pi 用電源: 最大出力電流 3A の 5V。

STM32H723ZGT6

大規模な出力で大量の印刷

超高速 STM32H723ZGT6 のパワーを活用して、大規模な 3D 印刷のパフォーマンスを大幅に向上させます。

ARM Cortex-M7: 高性能コア

550MHz 32 ビット: メイン周波数

Marlin Klipper RRF: 互換性

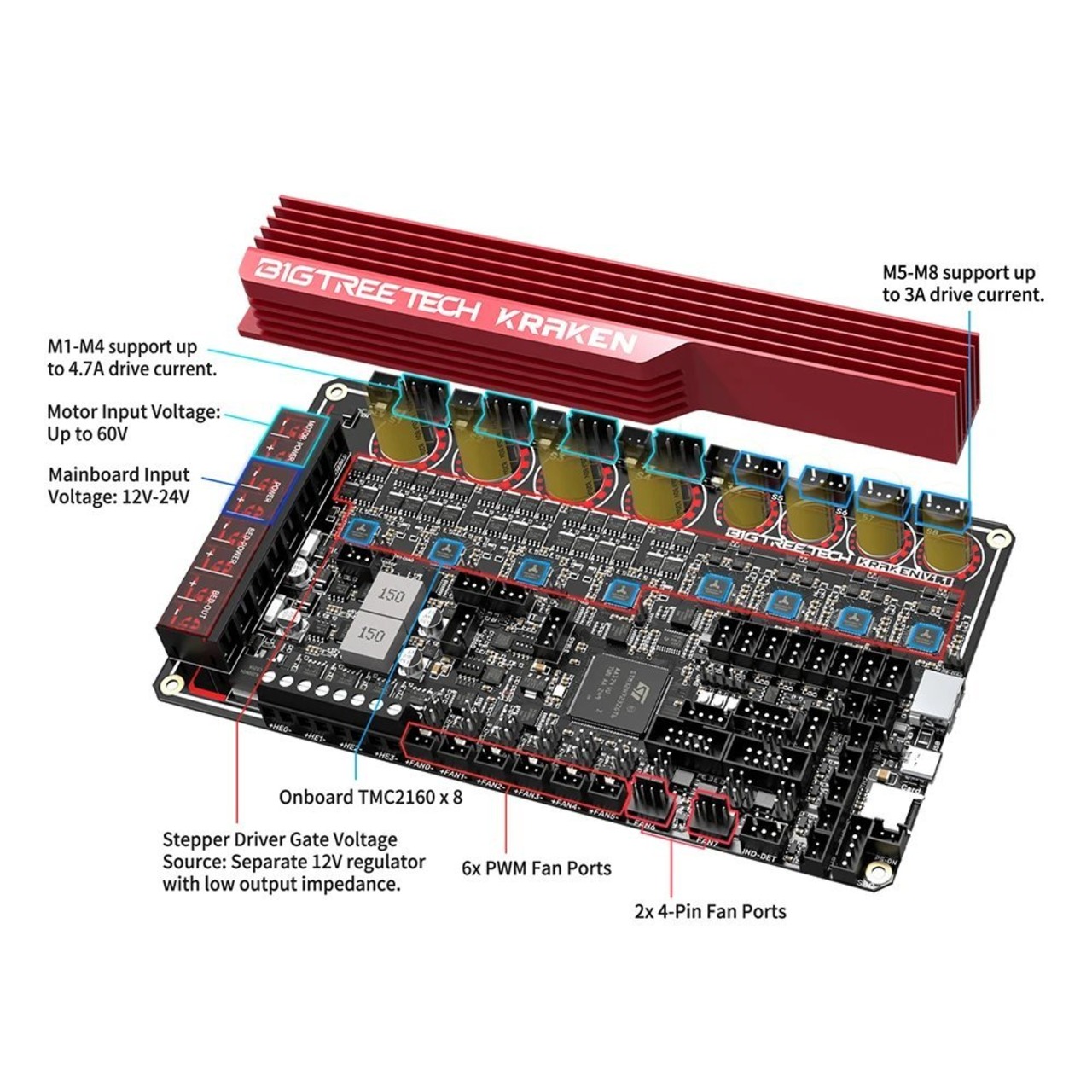

オンボード 8 TMC2160ドライバーのパワーが瞬時に解き放たれます

最大 60V をサポートする Kraken は、大型 3D プリンターのパワーと効率性を高めるとともに、発熱を 52%* スマートに削減します。この機能強化により、コンポーネントの耐久性が大幅に向上し、高負荷操作の精度が確保されます。

高電流出力

Kraken の M1-M4 ソケットは最大 4.7A、M5-M8 ソケットは最大 3A を供給し、高出力モーターの互換性と強化された制御を完璧に融合しています。高速で正確な印刷を簡単に実現します。

CAN 対応デュアル JST ソケット

堅牢な CAN プロトコルのメリットを活かして、安定した信頼性の高いデータ転送を実現し、2 つの EBB SB2240/2209 CAN ボードを接続して StealthBurner やその他の CAN デバイスを拡張し、多様な機能を実現します。

Pi 製品用 5V 電源

Raspberry Pi や BIGTREETECH Pi などの Pi 製品に個別の電源を供給する必要がなくなり、セットアップが簡単になります。

堅牢な回路保護

障害を防ぎ、大規模プロジェクトを継続させる比類のない回路保護を提供します。

Phoenix を解き放つ

Voron Phoenix の潜在能力を最大限に引き出すように設計された Kraken は、他のさまざまな大規模高性能 CoreXY プリンターの性能を向上させるためにも適切に設計されています。

仕様

MCU：ARM Cortex-M7 STM32H723ZGT6 550MHz

ドライバ入力電圧：HV（24-60V）

マザーボード入力電圧：DCIN = DC12V または DC24V

加熱ベッド入力電圧：BED IN = DC12V または DC24V

ロジック電圧：DC3.3V

加熱インターフェース：加熱インターフェース：加熱ベッド（HB）ヒーターカートリッジ（HE0、HE1、HE2、HE3）

加熱ベッド最大出力電流：10A、ピーク11A

ヒーターカートリッジ最大出力電流：6A、ピーク6.5A

ファンインターフェース：6x 2ピンPWMファン（FAN0 FA1 FAN2 FAN3 FAN4 FAN5) 2x 4ピンPWMファン（FAN6 FAN7) 5x常時オンファン、PWMファン電圧（ 5V、12V、24V）選択可能

最大ファン出力電流：1A、ピーク1.5A

ヒーターカートリッジ+ファンの合計電流：14A未満

マザーボード最大5V出力電流：5A（ピーク6A）

マザーボード最大12V出力電流：5A（ピーク6A）

拡張インターフェース：プローブ（サーボ、プローブ）サーボ、フィラメントセンサー、PS-ON、I2C、RGBx2、SPI SBC（UART）EXP1+EXP2、CANx2、PT100 / PT1000x2、USB-A 5V電源エンドストップポートx8など

モータードライバー：オンボードTMC2160、24~60Vをサポート、M1~M4の最大駆動電流4.7A、M5~M8の最大駆動電流3A

ドライバーモード：SPI

モーターインターフェース：MI、M2、M3、M4、M5、M6、M7、M8

温度センサーインターフェース：5x 100K NTC、2x MAX31865

ディスプレイ：LCD

PC通信：Type-C

サポートされているキネマティクス：Cartesian、Delta、Kossel Ultimaker、CoreXY

推奨スライサー/コンソール：Cura Simplify3D、Pronterface、Repetier-host、Makerware

ファームウェアサポート：Klipper Marlin RRF

寸法：200x113mm

取り付け寸法：193x106mm

加熱ベッド入力電圧：BED IN = DC12VまたはDC24Vnサポートされているキネマティクス：Cartesian Delta Kossel Ultimaker CoreXYnディスプレイ：LCDn拡張インターフェース：プローブ（サーボプローブ）サーボフィラメントセンサー PS-ON I^2C RGBx2 SPI SBC(UART) EXP1+EXP2 CANx2 PT100/PT1000x2 USB-A 5V 電源エンドストップポートx8 など。MCU: ARM Cortex-M7 STM32H723ZGT6 550MHz 利点 6: Raspberry Pin用電源nn|Dlmenslons|nn**高度な制御と拡張**BIGTREETECH Krakenマザーボードは、比類のない制御性と汎用性を提供する、3Dプリンターの最先端アップグレードです。オンボードのTMC2160ドライバーにより、Cartesian Delta Kossel UltimakerやCoreXYなど、幅広い運動学をサポートし、さまざまな3Dプリンターとの互換性を確保しています。ボードのLCDディスプレイでは設定やステータスに簡単にアクセスできるほか、I^2C RGBx2やCANx2などの豊富なインターフェースにより、カスタマイズや追加機能も利用できます。 KrakenのRaspberry Pi用電源はセットアップを合理化し、別の電源の必要性をなくします。n**堅牢なパフォーマンスと保護**nKrakenマザーボードは機能だけでなく、パフォーマンスも優れています。550MHzで動作するARM Cortex-M7 STM32H723ZGT6 MCUを搭載したこのボードは、迅速で信頼性の高い処理を保証します。ヒーターカートリッジで最大6Aピーク、ファンで最大1AピークのKrakenの高電流出力は、eFuseテクノロジーと一致しており、電気的障害に対する迅速な応答と精密な保護を提供します。ボードの統合ヒートシンクは熱を吸収するように設計されており、同じ条件下でTMC5160ヒートシンクと比較してKrakenの温度を52％下げます。この優れた冷却機能は、ボードの寿命を延ばすだけでなく、高負荷操作中に最適なパフォーマンスを保証します。nn**3Dプリント愛好家向けに設計**nBIGTREETECH Krakenマザーボードは単なる製品ではありません。 3Dプリントの旅への投資と言えるでしょう。経験豊富なホビイストからプロフェッショナルまで、Krakenの汎用性とパフォーマンスはあらゆるレベルのユーザーのニーズを満たします。Cura Simplify3DやMakerwareといった人気のスライサーやコンソールに対応しているため、お好みのソフトウェアとの互換性を確保できます。105度Cの揮発性物質放出は品質の証であり、「Octopus Max Ez Pinout」の3dB帯域幅と「BTT CB2ヒートシンク」は、3Dプリント体験を向上させる追加機能を提供します。Krakenマザーボードのパワーを存分に活用し、3Dプリントの可能性を新たな高みへと引き上げましょう。
