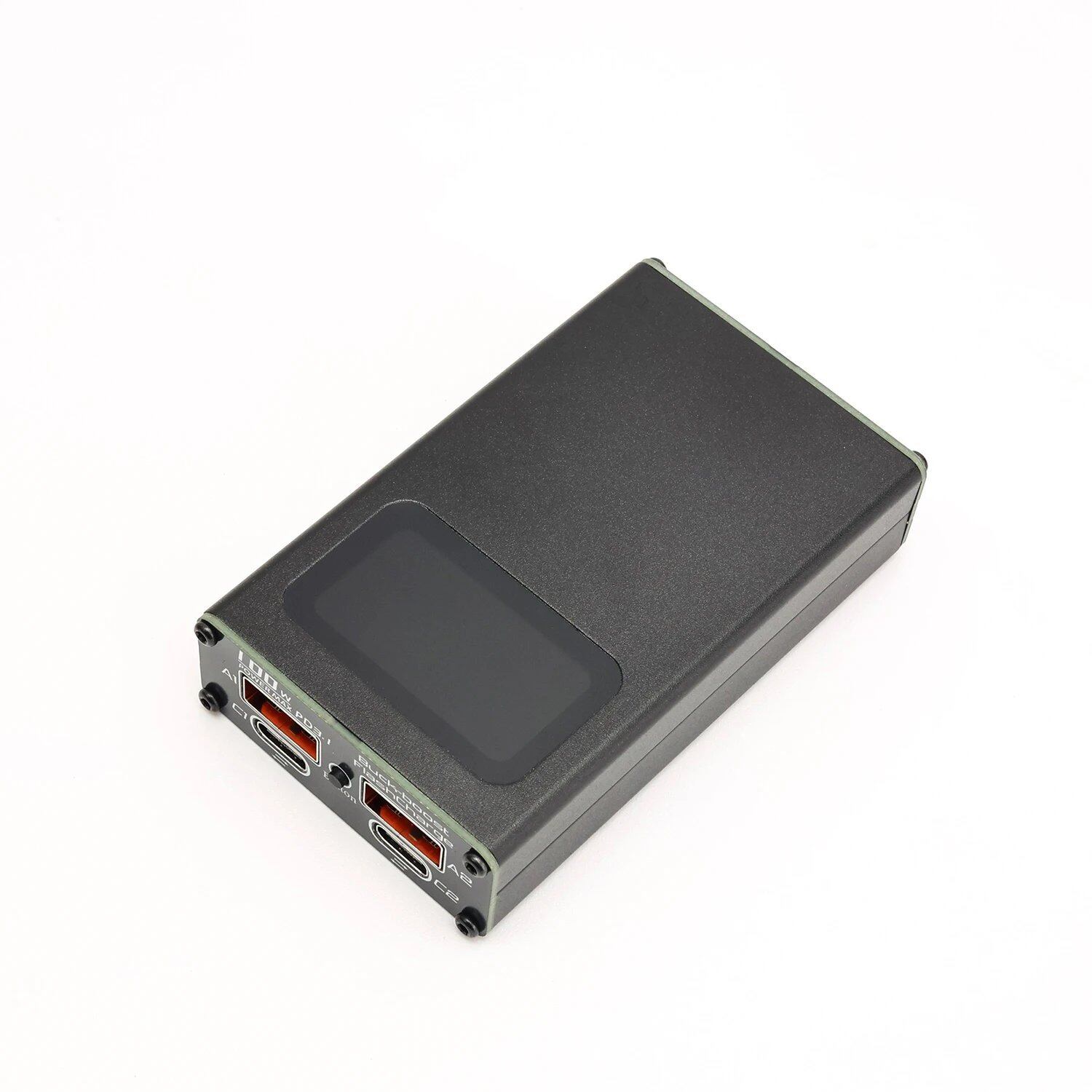

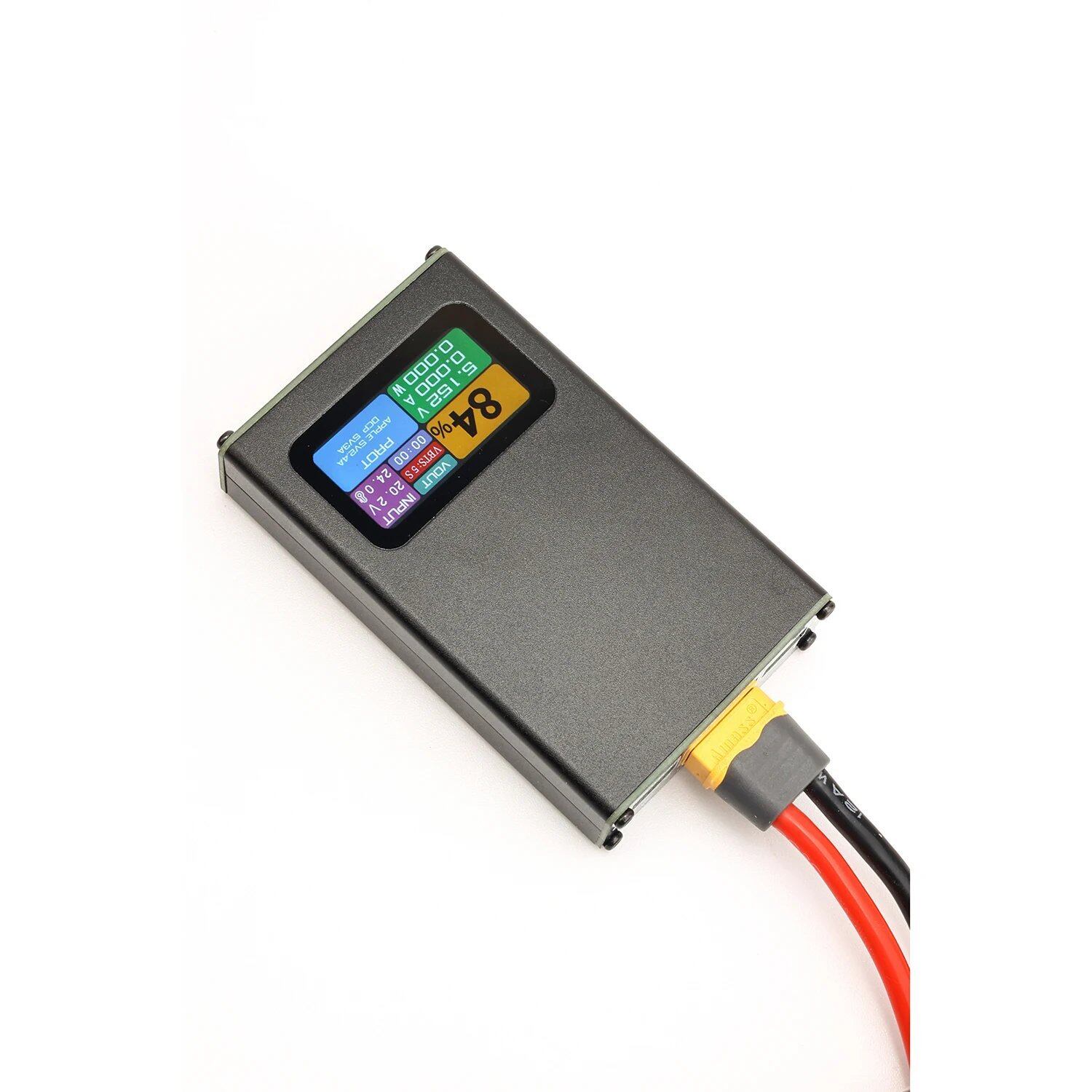

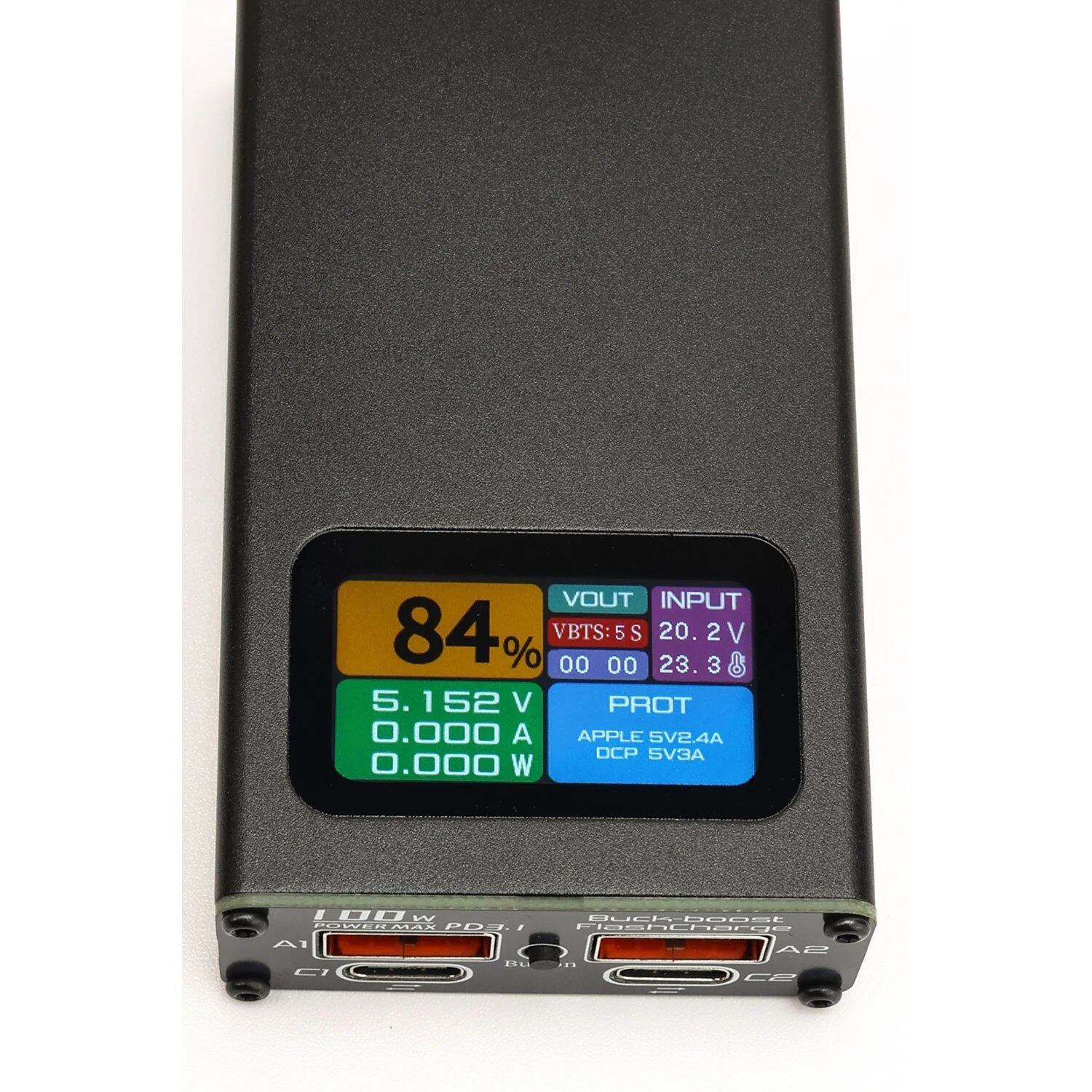

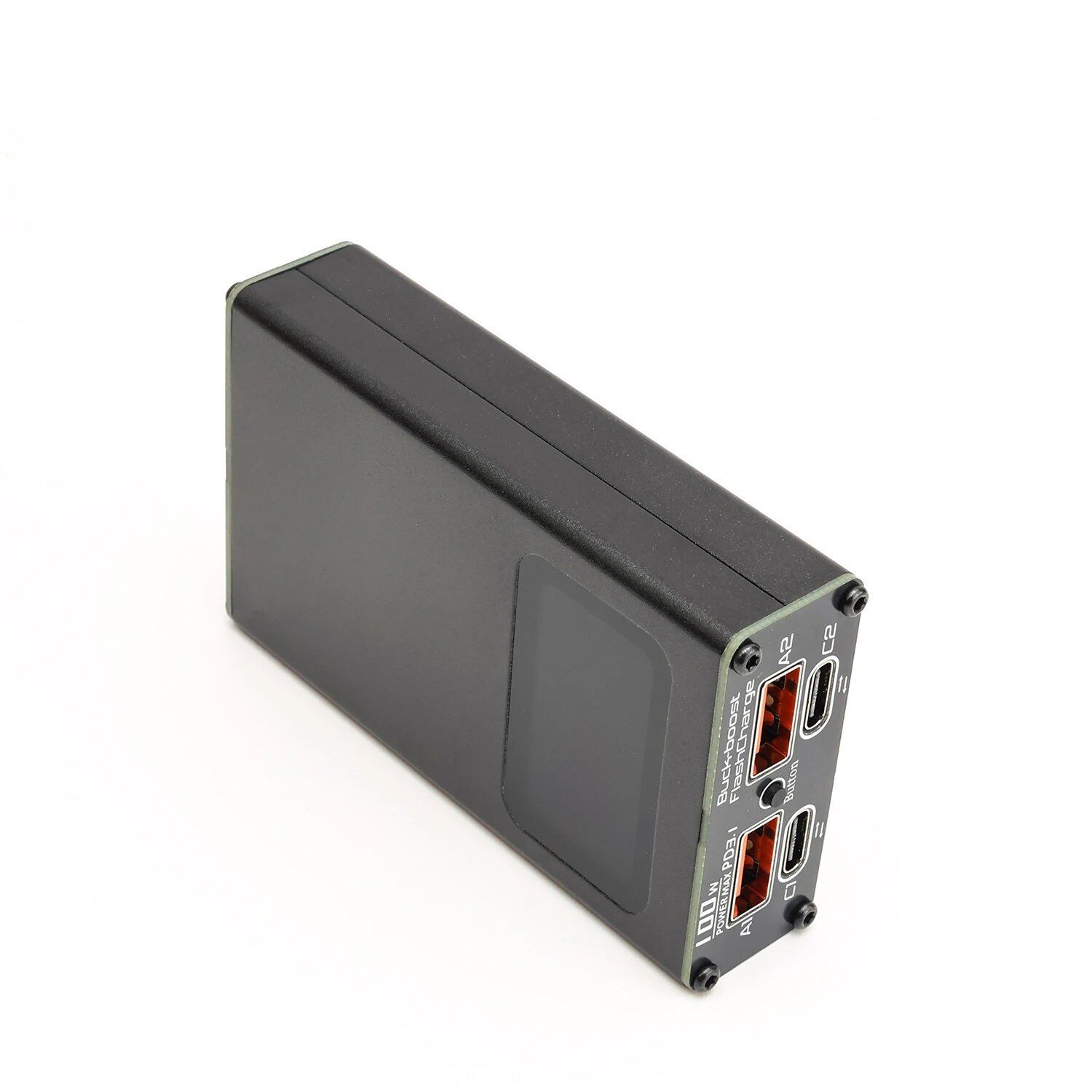

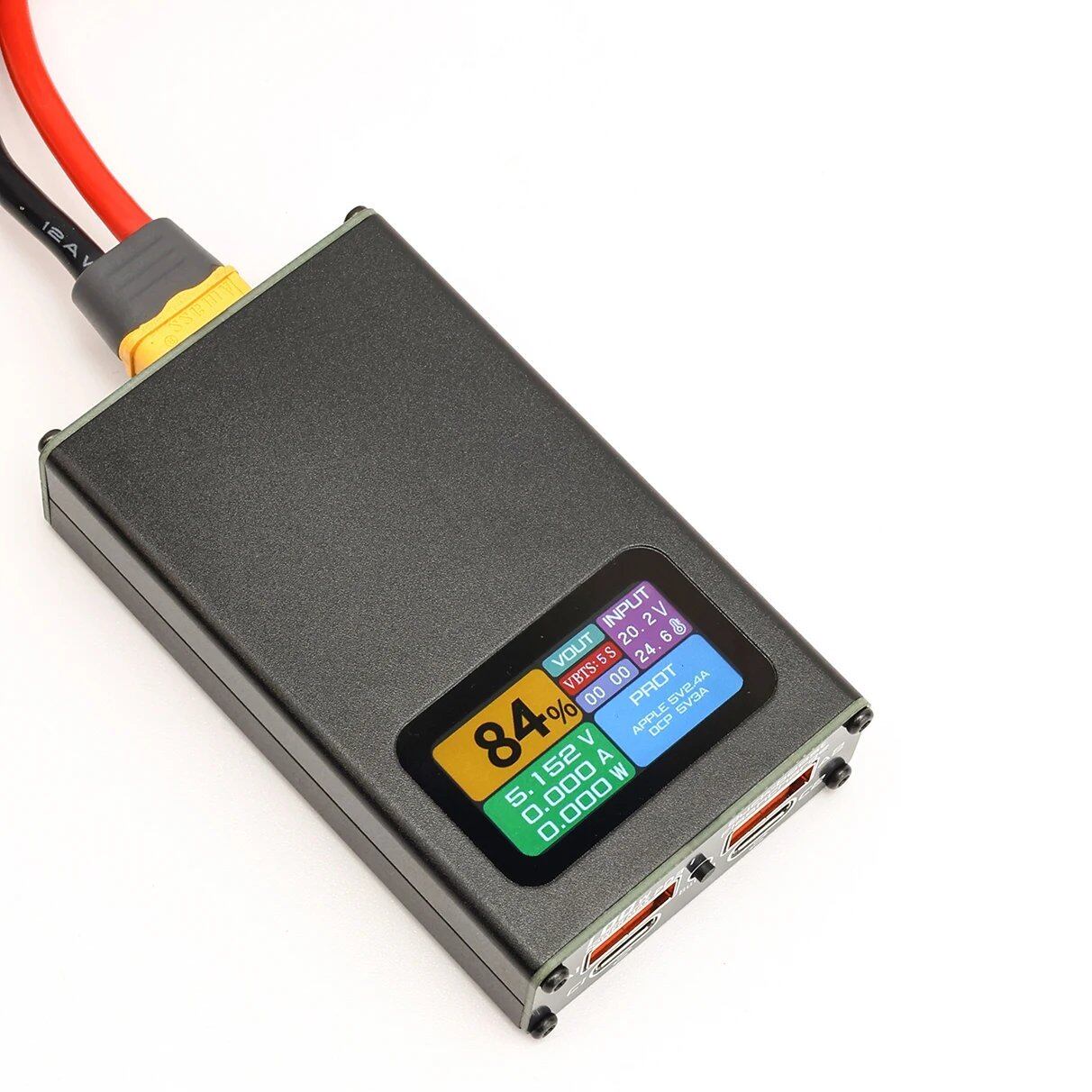

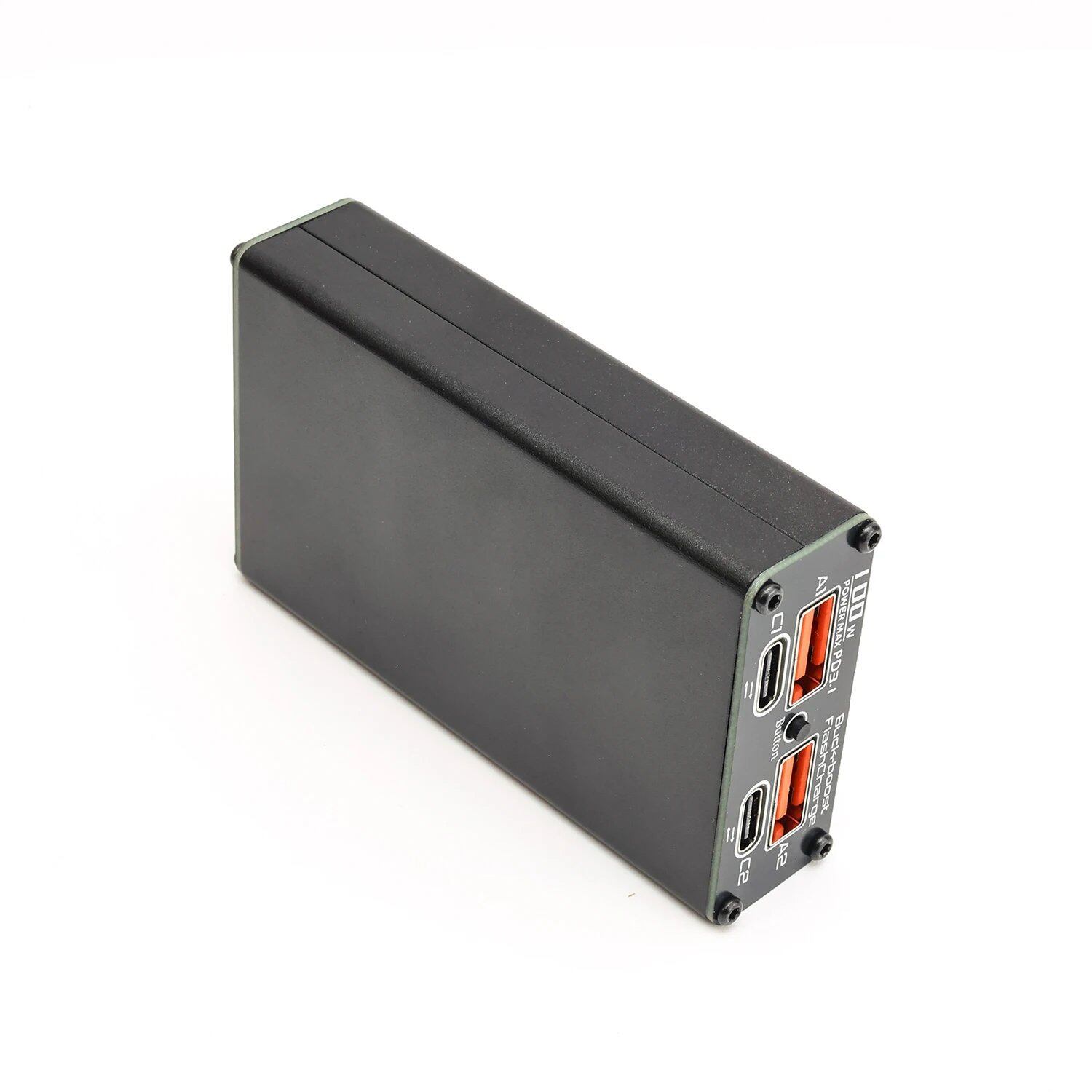

急速充電: デジタルディスプレイ PD3.1 100W 2S~6S 双方向急速充電器バックブースト 3S 4S リチウム電池充電放電 Li-ion LiFePO4 S25o0646417424

¥6,591

International shipping available

サイズ：80 * 50 * 20mm（長さ、幅、高さ）

2-6ストリング

適合電圧：4.2V、4.4V、4.35V、3.65V、3.6Vバッテリーセル選択

デフォルト：2Sバッテリー

電圧選択：デフォルト：4.2V

注意：

出力：同時使用は5Vのみ。シングルCポート最大100W

製品説明

PD3.1、UFCS、QC4+、SCP、および複数の独自の急速充電プロトコルをサポートするプロフェッショナル100W双方向バックブースト充電モジュール。インテリジェントな温度制御と包括的な保護メカニズムを備えた2-6Sリチウムバッテリーシステム向けに設計されています。完全な充電管理のための設定可能なバッテリーパラメータ、I2Cプログラマビリティ、リアルタイムディスプレイを備えています。

主な特徴

双方向100W電力: 充電と放電の両方の機能

PD3.1 EPRサポート: PPSサポートによる最大100W入出力

マルチプロトコル互換性:

PD3.1/PPS (最大20V@5A)

UFCS (100W出力/60W入力)

QC3+/QC3.0/QC2.0

SCP/FCP/AFC

PE2.0/PE1.1

SFCP

ワイド電圧設定: 2-6Sバッテリー (セルあたり3.6V-4.4V)

インテリジェントな温度管理: NTCおよびダイ温度モニタリング

プログラマブル制御: 電圧/電流制限用I2Cインターフェース

技術仕様

寸法: 80x50x20mm (LxWxH)

バッテリーサポート: 2-6S リチウムイオン/LiFePO4

セル電圧オプション: 4.2V 4.35V 4.4V 3.6V 3.65V

デフォルト構成: 2S 4.2V (セルあたり)

最大電力: 100W 双方向

出力電圧範囲: 3.3V-27.3V (10mV ステップ)

電圧調整: 10mV 高精度ステップ

認証: PD3.1 DRP TID: 10710

プロトコル仕様

PD3.1/PPS:

出力: 20V@5A 3.3-21V@5A

入力: 20V@5A

UFCS:

出力: 3.4-21V@5A (最大100W)

入力: 20V@3A (最大60W)

QCプロトコル:

QC3+: 3.6-20V 20mVステップ

QC3.0: 3.6-20V 200mVステップ

QC2.0: 5V/9V/12V/20V

その他のプロトコル:

AFC: 5V/9V/12V

FCP: 5V/9V/12V

SCP: 3.3-12V出力、5V/9V/10V/12V入力

PE2.0: 5-12V 500mVステップ

PE1.1: 5V/7V/9V/12V

SFCP: 5V/9V/12V

保護機能

入力/出力過電圧保護

出力過電流および短絡保護

バッテリー低電圧/過電圧保護

NTC温度監視および保護

ICダイ温度保護

充電タイムアウト保護

高度な機能

外部電源構成: PIN選択可能な放電電力 (最大 100W)

I2Cプログラマブル: 構成可能なバッテリーおよび出力電流制限

PDピーク電流: PD仕様のピーク電流機能をサポート

効率的な変換: 高効率バックブーストスイッチングトポロジ

用途

高出力ポータブル電源

電気自動車の補助充電

プロフェッショナルバッテリーメンテナンスシステム

フィールド機器の電源管理

太陽エネルギー貯蔵システム

DIYパワーバンクプロジェクト

インストールに関する注意

初めて使用する前にセル数と電圧を構成する

100W連続動作に適切なヒートシンクを確保する

高度なパラメータ調整にはI2Cインターフェイスを使用する

適切なバッテリー接続シーケンスに従う

パッケージに含まれるもの

100W充電モジュール
