5IN1: BETAFPV エアブラシレスフライトコントローラー FC 5in1 5.8G VTX FPV Air65 Air75 Meteor65 Meteor65 Meteor75 Pro Whoop 1S ドローン用 S20d7913820061

¥8,806 税込

なら手数料無料の翌月払いでOK

送料が別途¥580かかります。

Airブラシレスフライトコントローラーは、STM32G473CEU6を搭載した初の1S FCで、演算速度が55%向上し、F411を凌駕する超高速応答時間を実現しました。業界をリードするICM42688Pジャイロとオンボード5.8G 25mw~400mw VTXを搭載し、2.9gの4in1バージョンと3.6gの5in1バージョンを用意。ドローンの姿勢と動きを次のレベルへと正確に制御します。指先で操作するドローンの世界に、手軽に浸りましょう。比類のない価値と紛れもない優位性は、ほとんどの競合製品を圧倒します。これは、将来の超軽量 1S whoop ドローンのための高度な選択肢となります。

箇条書き

エアブラシレスフライトコントローラー、G473 プロセッサーを使用した最初の 1S FC は、F411 を超える正確なレースと複雑なフリースタイル操作で、コンピューティング速度と超高速応答時間が 55% 向上しました。

カスタムミニチュア OSD チップを搭載した、高度な統合でありながら軽量な設計。重量はわずか 2.9g (4IN1 バージョン) または 3.6g (5IN1 バージョン) で、あらゆる飛行シナリオに完璧に適応する機能拡張を簡単に行うための追加の UART ポートオプションを提供します。

デフォルトで統合されたオンボード 25-400mW VTX。インストールを合理化してスペースを節約し、重量を軽減し、VTX および FC 調整の利便性を高めます。 5IN1 バージョンには、シリアル ELRS 2.4G RX も統合されています。

業界をリードする ICM42688P ジャイロ統合加速度計、最先端のセンサーキャリブレーションおよびフィルタリングアルゴリズム、最大 8K のサンプルレートでドローンの精度を高め、ドローンの姿勢と動きの正確性と精密さを次のレベルに引き上げます。

最大 16MB の容量を誇る印象的なブラックボックスで、広範な飛行データの記録と分析を実現します。ドローンの潜在能力を最大限に活用して、パフォーマンスを最大化し、障害を効果的に診断します。

FCの仕様

重量：2.9g（4IN1バージョン）/ 3.6g（5IN1バージョン）

取り付け穴サイズ：26mm x 26mm

CPU*：STM32G473CEU6（168MHz）

6軸：ICM42688P（SPI接続）

ブラックボックスメモリ：16MB

センサー：電圧と電流

5V BEC*：5V 3A

USBポート：SH1.0 4ピン

5A連続の内蔵ESC

RX：シリアルELRS 2.4G（V3.4.3）（5IN1のみバージョン)

4IN1 バージョン: FC+ESC+OSD+VTX

5IN1 バージョン: FC+ESC+OSD+VTX+RX

ESC の仕様

入力電圧: 1S

FC ファームウェアバージョン: Betaflight_4.5.0_BETAFPVG473

ESC ファームウェア: A_X_5_96KHz_V0.19.hex (BB51 Bluejay ハードウェア用)

信号サポート: D-shot300 D-shot600

VTX の仕様

出力電力: 25/100/200/400/PIT

周波数: 5.8GHz 48 チャンネル、レースバンド: 5658~5917MHz

チャンネル SEL: SmartAudio2.0

変調タイプ: FM

周波数制御: PLL

全高調波: 最大 -50dBm

周波数安定性: +/-100KHz (標準)

周波数精度: +/-200KHz (標準)

チャンネルキャリアエラー: +/-1.5dB

アンテナポート: 50

動作温度: -10~+80

図

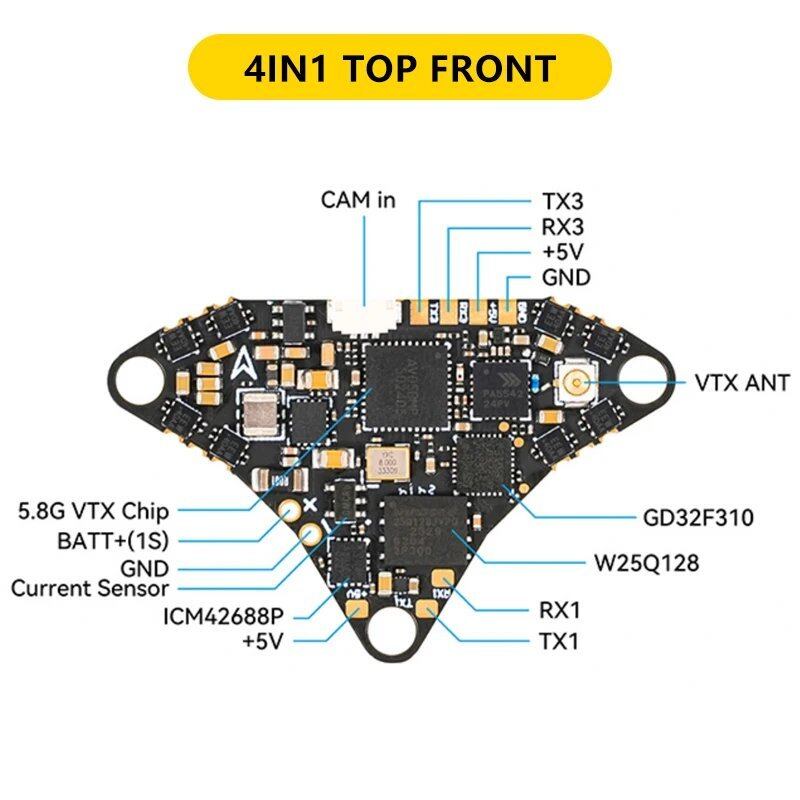

以下はエアブラシレスフライトコントローラー (4IN1バージョン) の図です

G473 と F411 の比較

限界に別れを告げ、G473 フライトコントローラーの最先端技術を採用して比類のない飛行体験を実現しましょう。エアブラシレスフライトコントローラーは、最大 168MHz の優れた CPU クロック速度と 4 つの豊富なシリアルポートを備えており、超高速の応答時間と高度なコンピューティングパワーを可能にし、要求の厳しい飛行に理想的です。これにより、飛行体験を次のレベルに引き上げ、現在市場で入手可能なすべての 1S FC オプションを上回る優れたパフォーマンスを発揮します。

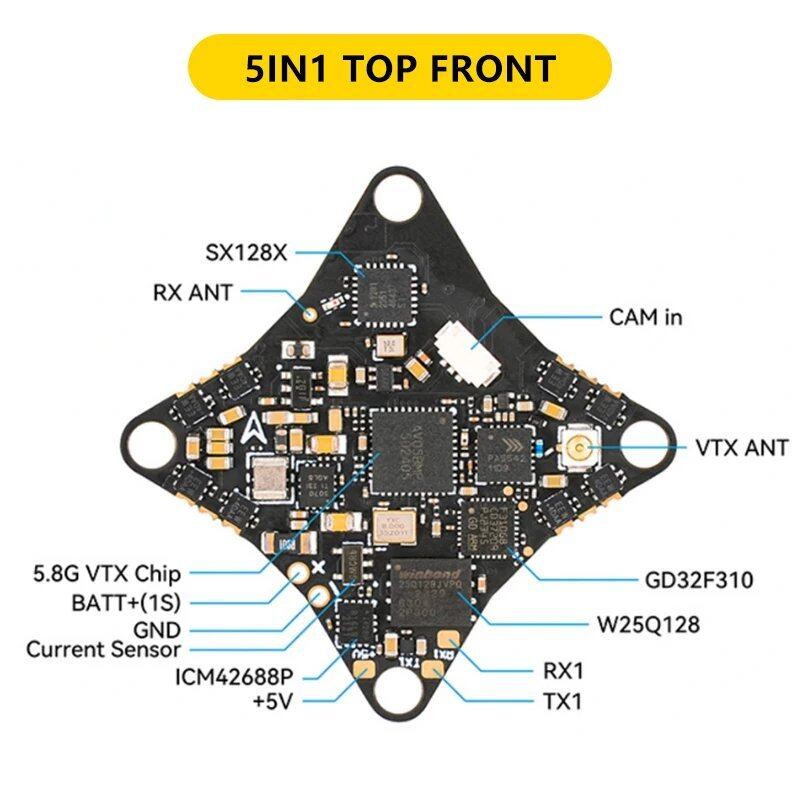

4IN1 および 5IN1

目の肥えたパイロットのニーズに合わせてカスタマイズされた超軽量 1S フープインストールには、このより統合されたエアブラシレスフライトコントローラーを選択してください。デフォルトで統合されたオンボード 25-400mW VTX で、FC + ESC + OSD + VTX + RX を統合した 5IN1 バージョンは、シリアル ELRS 2.4G RX を統合することでさらに一歩進み、インストールを合理化してスペースを節約し、重量を軽減し、VTX および FC 調整の利便性を高めています。 4IN1 バージョンでは、汎用性を高めるために RX ポートが削除され、パイロットにさらに多くの外部 RX オプションが提供されます。

シリアル ELRS 2.4G RX

シリアル ELRS 2.4G RX は、Crossfire シリアルプロトコル (CRSF プロトコル) を使用して、受信機とフライトコントローラボード間の通信を行います。そのため、シリアル ELRS 2.4G RX は、Betaflight フライトコントローラのファームウェアをフラッシュする必要なく、ELRS V3.0 へのアップグレードをサポートするために使用できます。電源のオン/オフを 3 回切り替えて、バインド状態になります。

フライトコントローラを 3 回抜き差しします。

受信機がバインドモードであることを示す RX LED がすばやく 2 回点滅していることを確認します。

RF TX モジュールまたは無線送信機がバインドパルスを送信するバインド状態になっていることを確認します。

受信機のライトが点灯している場合は、バインドされています。

シリアル ELRS 2.4G RX は、Wi-Fi または Betaflight シリアルパススルー経由で更新できます。パススルーを介してシリアル ELRS 2.4G RX ファームウェアを更新する方法は次のとおりです。

FC をコンピューターに接続しますが、betaflight コンフィギュレーターには接続しないでください。

ターゲット「BETAFPV 2.4GHz AIO RX」を選択します。

ExpressLRS コンフィギュレーターの BetaflightPassthrough オプションを使用してフラッシュします。

Betaflight ファームウェアと CLI

Betaflight の公式開発者は、ジャイロスコープバージョン 42688 の使用を推奨しており、ICM42688 の多くの問題はバージョン 4.5.0 で修正されています。詳細については、バージョン 4.5.0 をご覧ください。

Bluejay ESC ファームウェア

BB51 ESC ソリューションでは、エアブラシレスフライトコントローラーは、BB51 Bluejay ハードウェアの A_X_5_96KHz_V0.19.hex に基づいており、D-shot300、D-shot600 をサポートし、Betaflight の RPM フィルタリングでは、オプションとカスタム起動メロディー用に 24KHz、48KHz、96KHz の固定 PWM 周波数が提供されます。

外部 RX/VTX の接続

UART2 はデフォルトで VTX に接続されていることに注意してください。この FC は、外部 CRSF/SBUS 受信機 GPS HD VTX またはその他のシリアルデバイスに使用できる 3 つの完全なフル機能のシリアルポートを予約しています。以下の画像を参照できます。

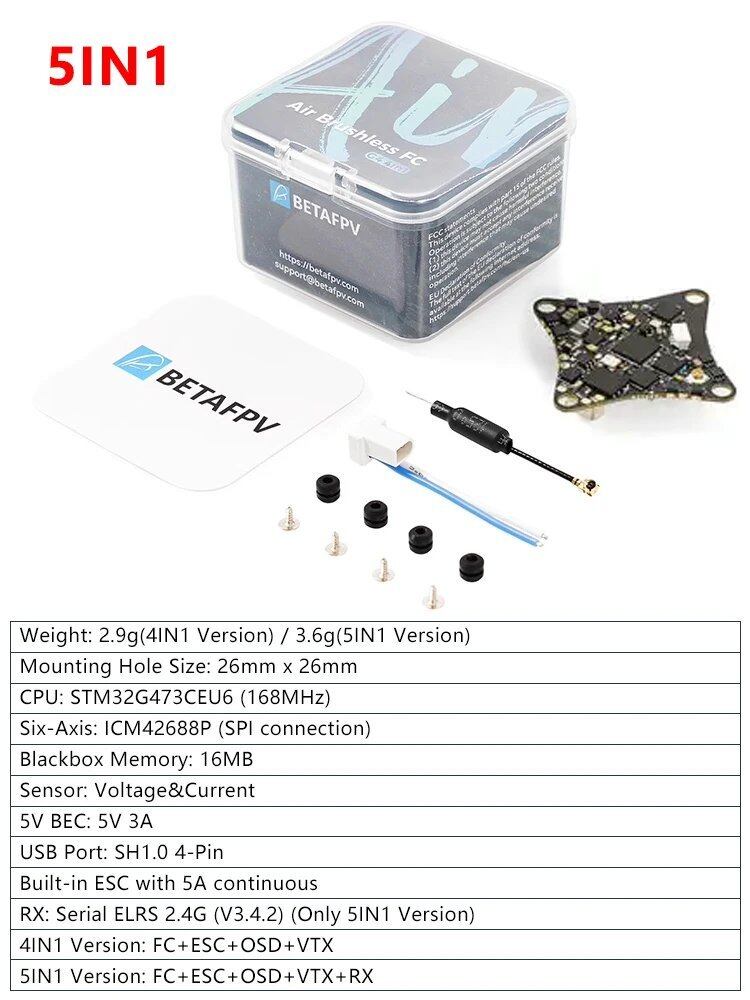

パッケージ

1 * エアブラシレスフライトコントローラー

1 * 2.4g アンテナ (5IN1 バージョンのみ)

1 * Type-C から SH1.0 アダプター

1 * SH1.0 4Pin アダプターケーブル

1 * 5.8g VTX アンテナ

1 * BT2.0 U Whoop ケーブルピグテール | 40mm

4 * M1.4*4 セルフタッピングネジ

4 * 衝撃吸収ボール
