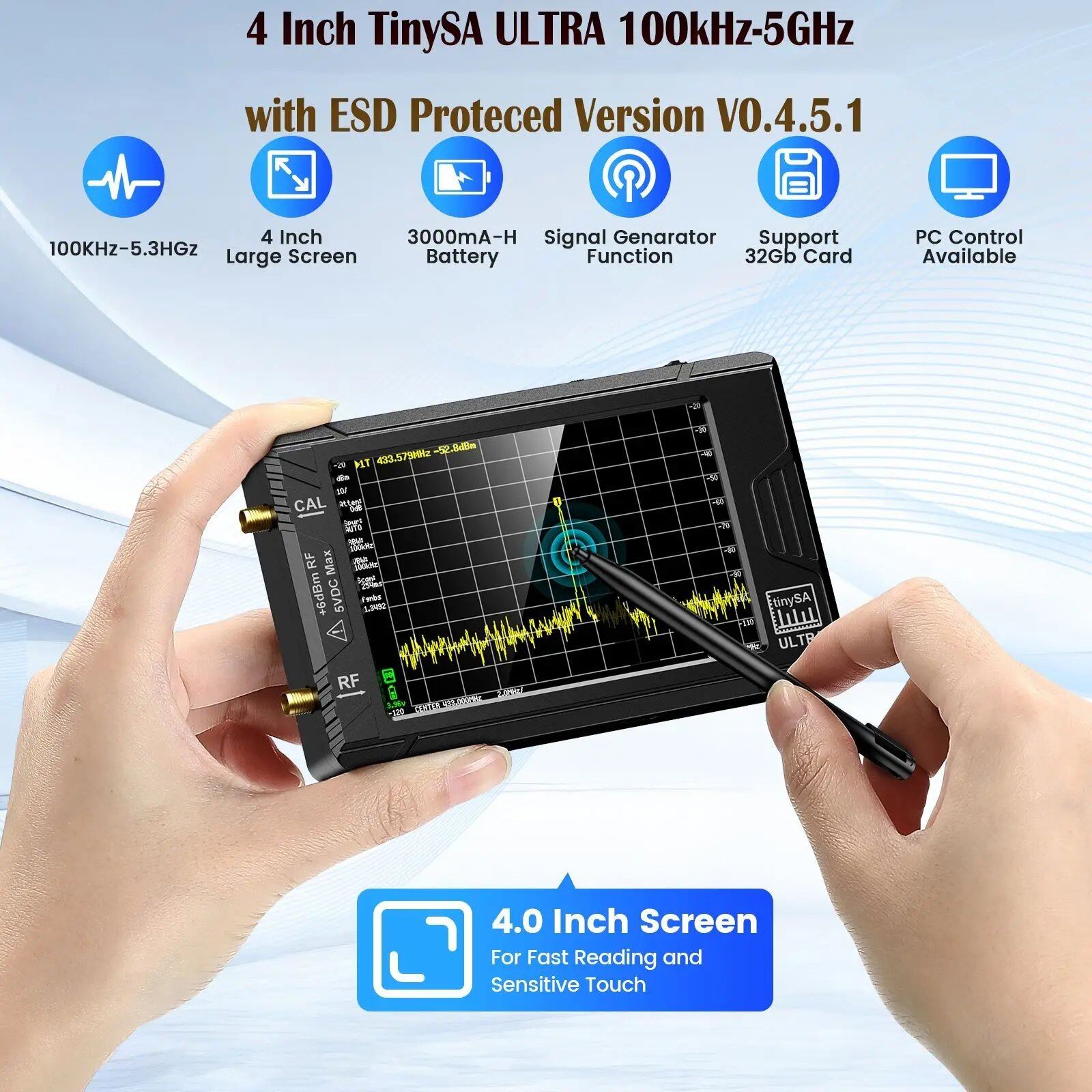

新しい小型スペクトラムアナライザー TinySA ULTRA 4インチディスプレイ 100kHz?5.3GHz 32GBカード付きバージョンV0.4.5.1 ネットワーク内蔵LANテスター S22d7791427207

¥23,277 税込

なら手数料無料の翌月払いでOK

送料が別途¥580かかります。

新しい小型スペクトラムアナライザー TinySA ULTRA 4インチディスプレイ 100kHz〜5.3GHz 32GBカード付きバージョンV0.4.5.1 ネットワーク内蔵LANテスター

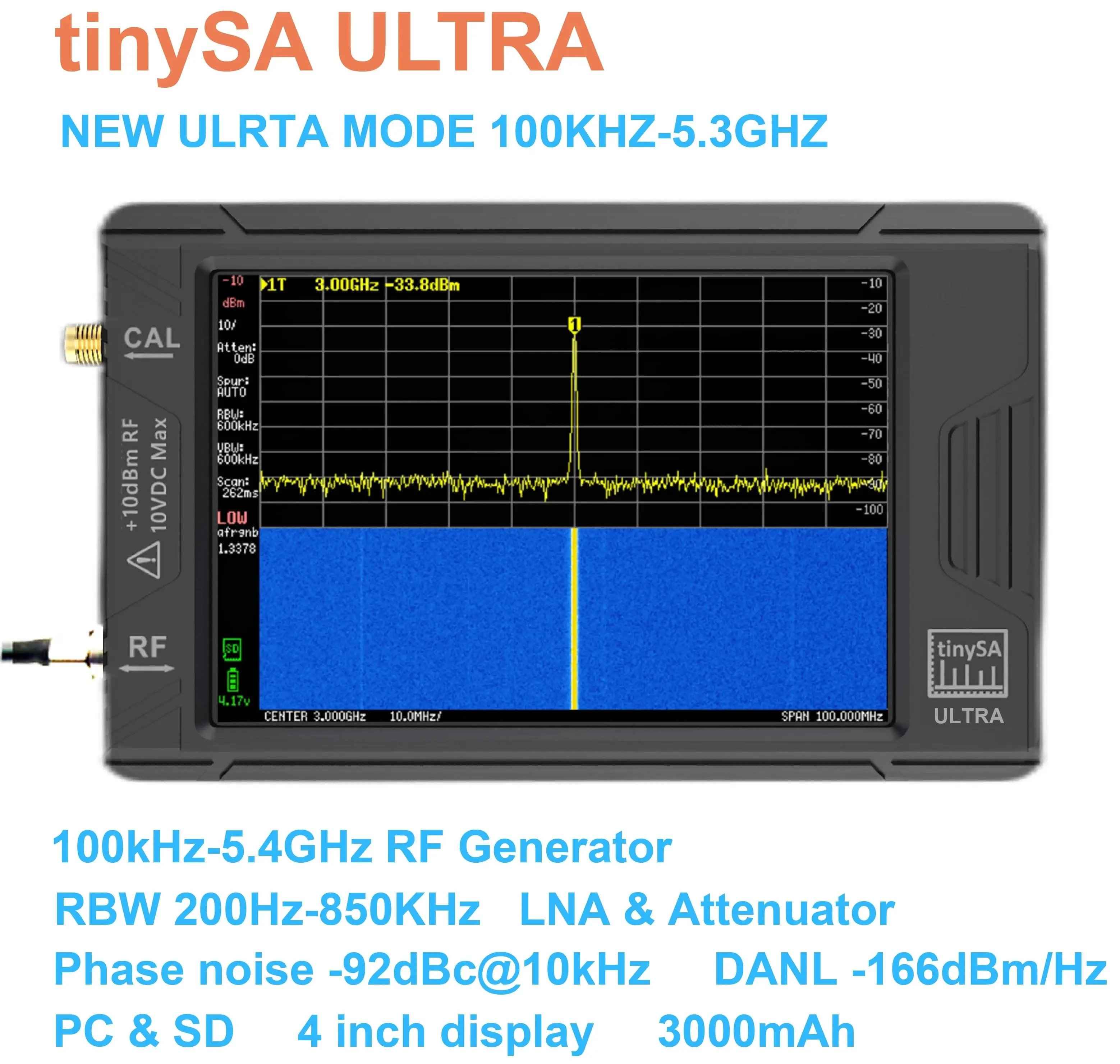

仕様：
パラメーター

仕様

ディスプレイサイズ

4インチ TFT LCD (480×320)

最大低入力周波数

ウルトラモードで800MHz〜6GHz

解像度フィルター：1、3、10段階

200Hz〜850kHz

最大出力周波数

正弦波（最大800MHz）、方形波（最大4.4GHz）

出力レベル

-104dBm?-16dBm

ウルトラモード

レベル校正（最大5.3GHz）

内蔵LNAゲイン

20dB（最大4GHz）

表示ポイント数（スキャンあたり）

最大450

0?350MHzスキャン時間

165ms

最短ゼロスパン時間

17ms

DANL（100MHz時）

-153dBm/Hz（LNAオフ）/ -169dBm/Hz（LNAオン）

ウルトラモードでDANL低下

2.5GHz以上で10dB、2.5GHz以上で25dB 5.3GHz

10kHzオフセットでの位相ノイズ

-92dBc/Hz

100kHzオフセットでの位相ノイズ

-110dBc/Hz

入力1dB圧縮レベル

+0.5dBm (LNAオフ) / -26.5dBm (LNAオン)

LNAなしのIIP3

+18dBm (少なくとも2MHz離れている) / 0dBm (500Hz離れている)

LNAありのIIP3

-8dBm (少なくとも2MHz離れている)

周波数安定性

<1ppm (-10℃ ~ +55℃)

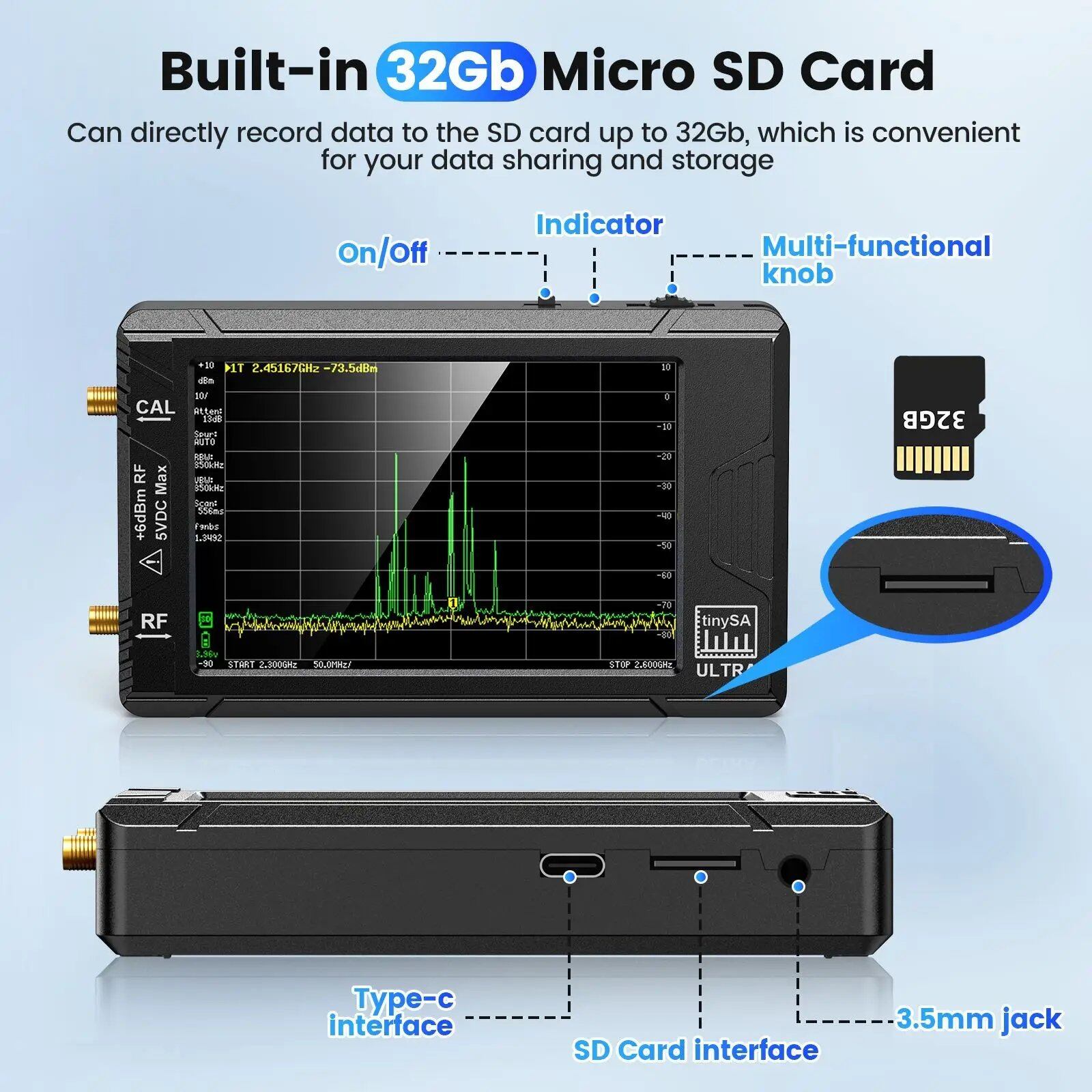

SDカードスロット

micro SDカード

オーディオ出力

3.5mmヘッドフォンプラグ

FWアップデートモード起動

電源投入前にジョグボタンを押してください

最大消費電流

330mA

最大充電電流

1300mA

バッテリー

リチウムポリマー 3.7V 3000mAh

RFコネクタ

SMAメス

通信インターフェース

USB -CDC(Type-C)、UART-TTL(2.54mmコネクタ)

外観サイズ

117x72x23mm(突起部を除く)

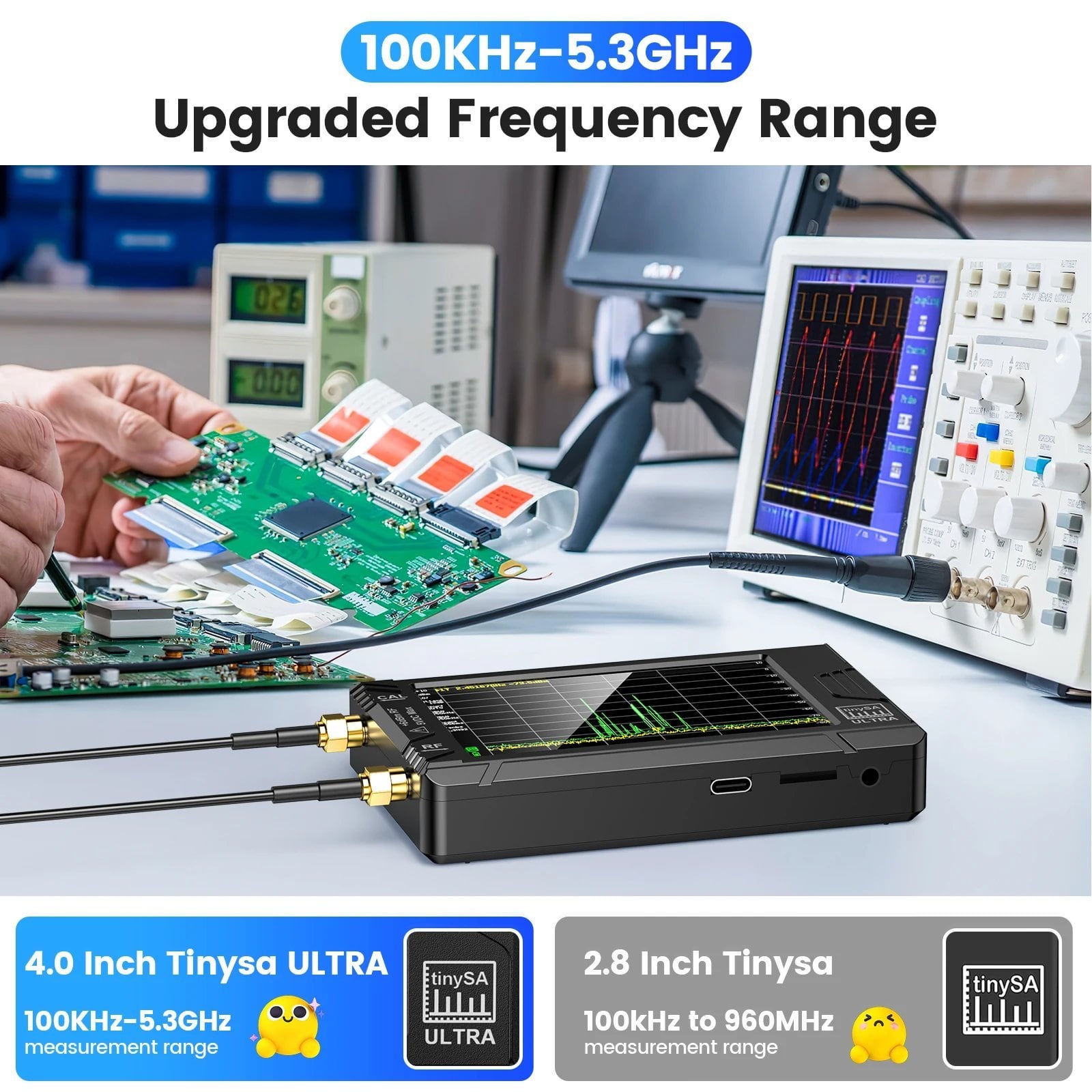

TinySAモデル比較表：
tinySA

tinySA Ultra

ディスプレイサイズ

2.8インチ

4インチ

最大低入力周波数

350MHz

800MHz 6GHz（ウルトラモード）

高入力範囲

240MHz?960MHz

利用不可

分解能フィルター：1、3、10段階

3kHz?600kHz

200Hz?850kHz

最大低出力周波数

350MHz

正弦波：最大800MHz、方形波：最大4.4GHz

低出力レベル

-76dBm?-7dBm

-104dBm?-16dBm

高出力周波数範囲

240MHz?960MHz

利用不可

高出力レベル

-32dBm?16dBm

利用不可

ウルトラモード

利用不可

レベル校正：6GHzまで

内部LNAゲイン

利用不可

20dB（4GHzまで）

内部ステップアッテネータ

通常：0?31dB 高：該当なし

0?31dN

スキャンあたりの表示ポイント数

最大290

最大450

0?350MHzスキャン時間

405ms

165ms

最短ゼロスパン時間

1.8ms

17ms

DANL低入力時100MHz

-146dBm/Hz

-153dBm/Hz (LNA オフ) / -169dBm/Hz (LNA オン)

880MHz での DANL 高入力

-163dBm/Hz

利用不可

ウルトラモードで DANL が低下
2.5GHz 以上で 10dB、5.3GHz 以上で 25dB

10kHz オフセットでの位相ノイズ

-83dBc/Hz

-92dBc/Hz

100kHz オフセットでの位相ノイズ

-98dBc/Hz

-108dBc/Hz

低入力 1dB 圧縮レベル

-0.5dBm

+0.5dBm (LNAオフ) / -26.5dBm (LNAオン)

LNAなしのIIP3

+24dBm

+18dBm (少なくとも2MHz離れている) / 0dBm (500Hz離れている)

LNAありのIIP3

利用不可

-8dBm (少なくとも2MHz離れている)

SDカードスロット

利用不可

マイクロSDカード

オーディオ出力

利用不可

3.5mmヘッドホンプラグ

FWアップデートモードの有効化

DFUメニューから

電源を入れる前にジョグボタンを押してください

AM変調度

30%固定

10%以上100%

FM偏り

4kHzまたは75kHz

1kHz?300kHz

変調周波数

50Hz?5kHz

50Hz?5kHz(AM)または1kHz(FM)

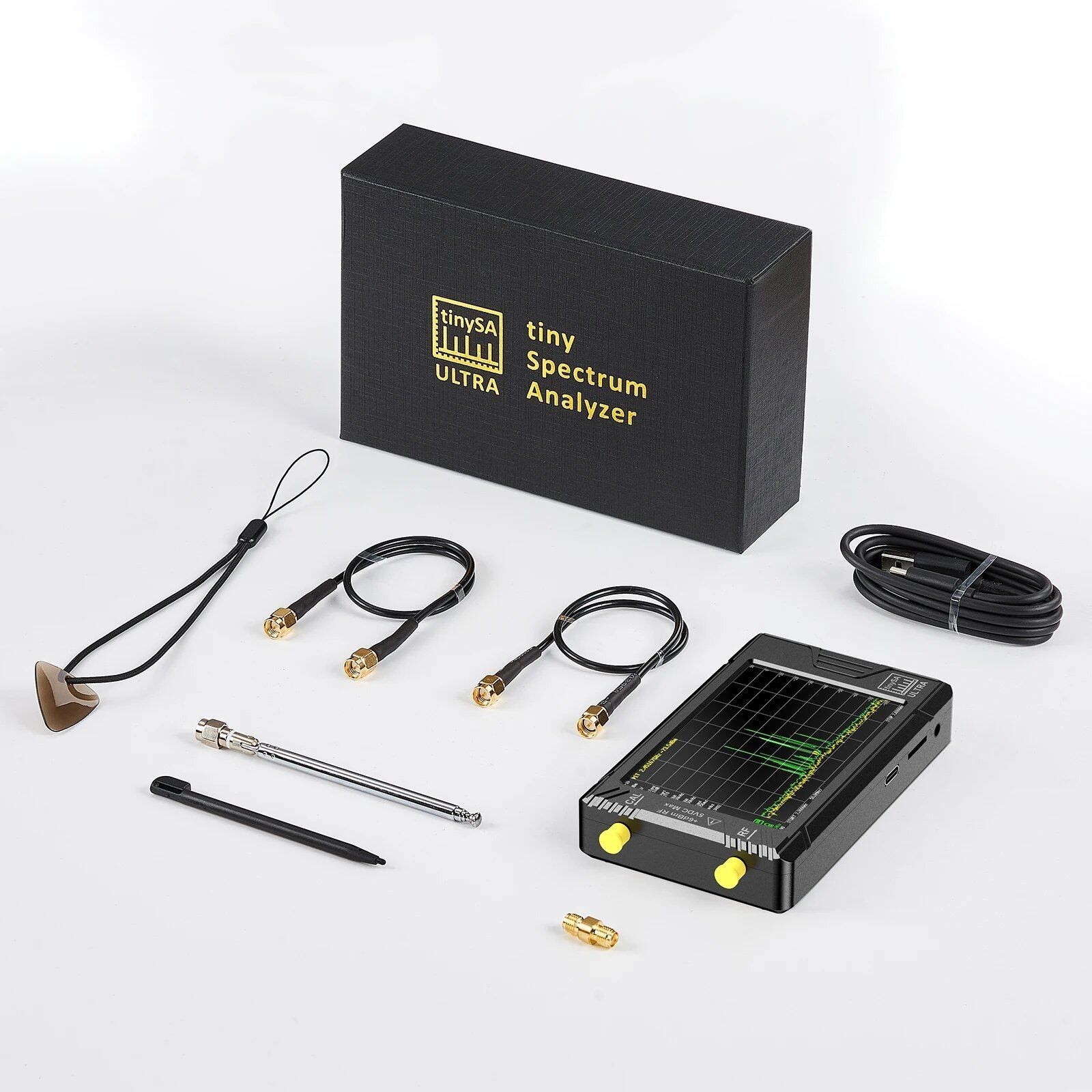

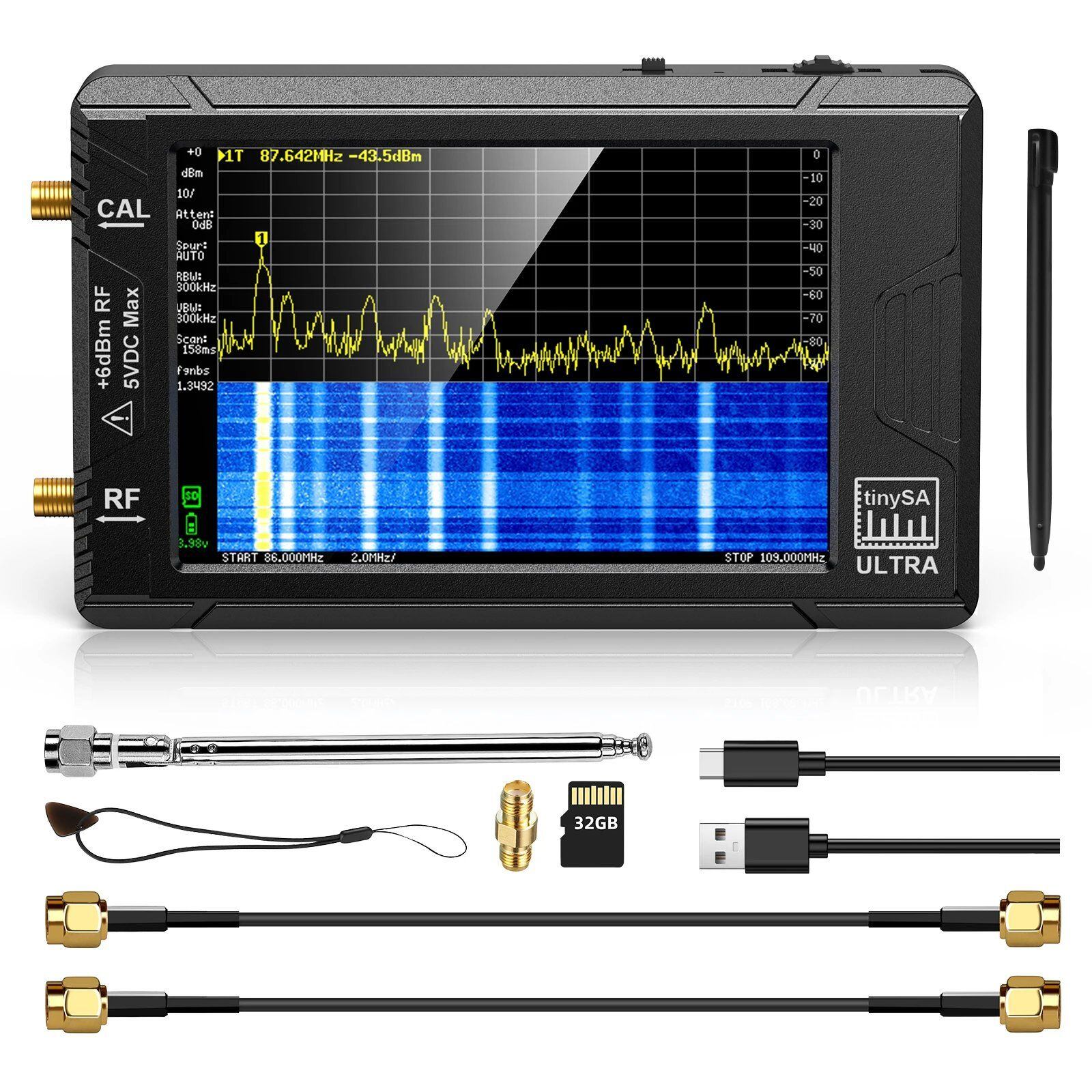

パッケージ内容:
ホスト(3000mAhバッテリー、4インチディスプレイ付き) x 1
USB Type-Cデータケーブル x 1
30cm ALSR100 SMAケーブル x 2
SMA-SMAバレルコネクタ x 1
SMAコネクタ付きアンテナ x 1
ストラップとタッチピック x 1
32GB MicroSDカード(ホストに接続) x 1

■商品は海外倉庫からの発送、納品は約9-20日です。天気状況などの影響で遅れる場合もあります。
■輸入品ですので、外箱にダメージがある場合があります、ご了承上でご注文をお願いします。
■初期不良・不良品による返品・交換(3日内)の返品送料（東京まで）はお客様負担となります。
