CORONA C4SF 2.4G HV受信機（FutabaS FHSS FHSS SBUS 3PV 3PK 4PKS 7PK T14SG防滴対応） S22d7198800096

¥3,082 税込

なら手数料無料の翌月払いでOK

送料が別途¥580かかります。

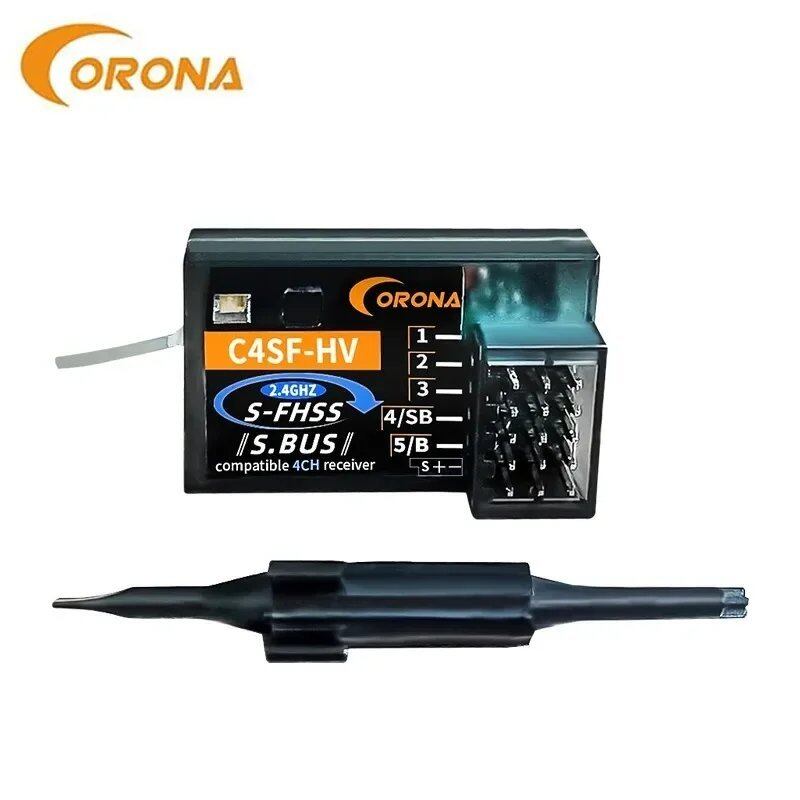

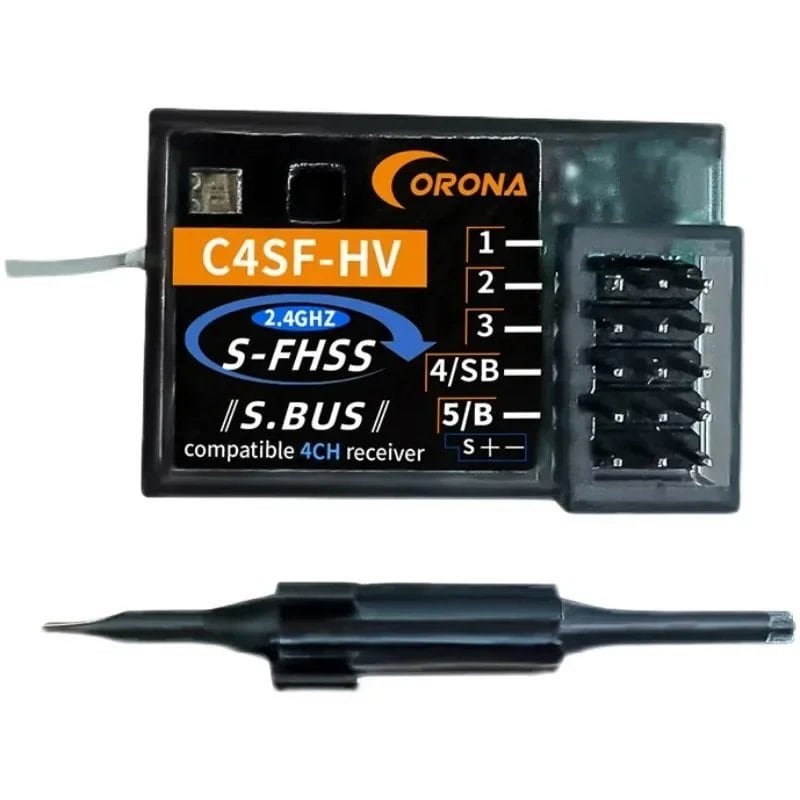

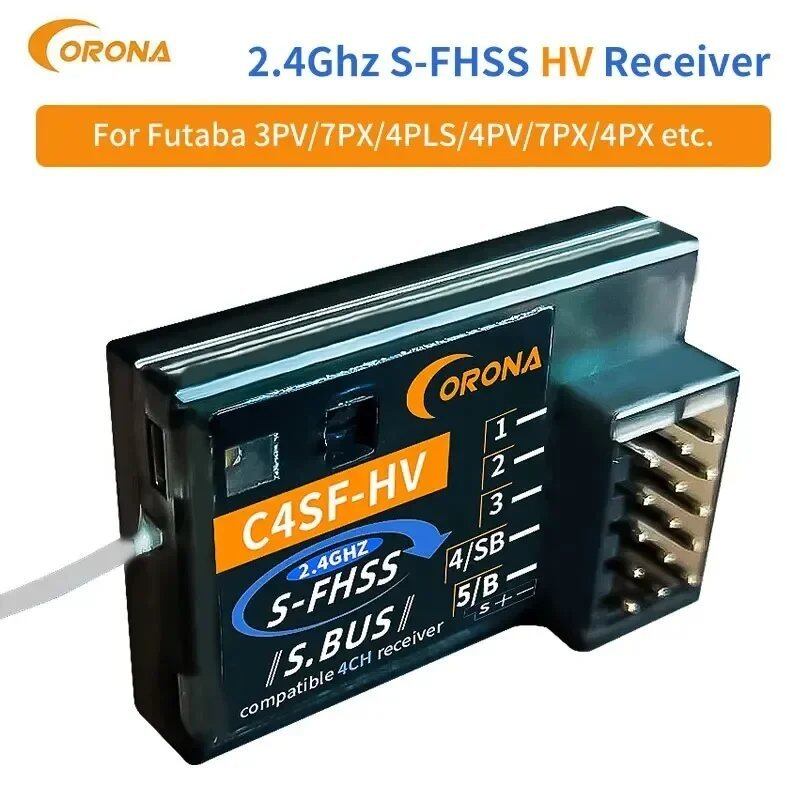

CORONA C4SF 2.4G HV 受信機 FutabaS FHSS FHSS SBUS 3PV 3PK 4PKS 7PK T14SG 防滴

C4SF-HV

取扱説明書

この度は、CORONAのS-FHSS/FHSS対応受信機をお買い上げいただきまして誠に。この製品は、FUTABA S-FHSS / FHSSlinkでスムーズドライブの強化を提供できます。

互換性:

CORONA 2.4G Hz S-FHSS / FHSS互換受信機は、S-FHSS / FHSSプロトコルモードで、エアシステムT4YF T6J T6K T8J T10J T14SG T18MZ T18SZまたはサーフェスシステム3PL T3PRKA 4PLS T4PX T4GRSなどのFUTABAS-FHSS / FHSS 2.4G Hz トランスミッターで使用するように設計されています。

機能:

通常状態のC4SF-HVのl4ch サーボチャンネル。

lS.BUS出力は、特別な状態のC4SF-HVの4番目のチャンネルでサーボチャンネルを拡張すること。

lそれは持っています防滴

仕様:

l電圧範囲:3.6~8.5V

l動作電流:最大60mA、リンク時45mA

l動作温度:-10~70℃

lレイテンシー:13.6mSまたは20.4mS

l感度:C4SF-HVの場合約-95dBm

l重量:6.2g

レイテンシー:7mS ~ 16mS
バインド手順:

?S-FHSS/FHSSトランスミッターをオンにして、受信機から0.5M~1M離します。

?受信機のF/Sボタンを押しながら、バッテリーを受信機に接続します。

?信号を検索すると赤色LEDが点灯し、緑色LEDが消灯して緑色に変わります。 LED ライトが点灯し、赤い LED が消灯している場合は、バインドが成功したことを示します。

フェイルセーフ設定:

C4SF-HV は、FUTABA 受信機の操作と同じように、S-FHSS/FHSS 送信機でフェイルセーフを設定します (機能がある場合)。モデルの運転中はフェイルセーフ機能を設定することを強くお勧めします。便利なフェイルセーフ設定の例としては、モデルのスロットルをシャットダウンして、制御不能に飛行したり走り去ったりしないようにすることが挙げられます。

S

スペシャル/ノーマルモード切り替えガイド:

受信機が送信機とリンクされている場合は、送信機の電源をオフにしてください。受信機の LED ライトが赤く点灯したら、受信機のボタンを 6 秒以上 10 秒以内に押したままにします。ボタンを放すと、緑色の LED が点滅します。すぐにボタンをもう一度押すと、受信機は赤く点灯します。これで、モードステータスがスペシャルモードとノーマルモードの間で変更されました。緑色の LED が低く点滅している場合は通常モードから特別モードに移行していることを示し、緑色の LED が速く点滅している場合は特別モー??ドから通常モードに移行していることを示します。

特別モードの状態では、サーボチャネルの 4 番目のチャネルで S.BUS 出力機能を取得できます。他のチャネルは変更されていません。

注: 受信機を通常モードにリセットする場合は、受信機を送信機に再バインドできます。

サーボ選択ガイド:

モデルにアナログサーボを使用する場合は、通常モードにしてください。

通常の動作状態で示される LED ステータス:

赤色の LED

緑色の LED

ステータス

オン

オフ

信号が検索されていません

オフ

点灯

信号が非常に良好

オフ

点滅

信号があまり良好

オフ

オフフラッシュ

信号が弱い
