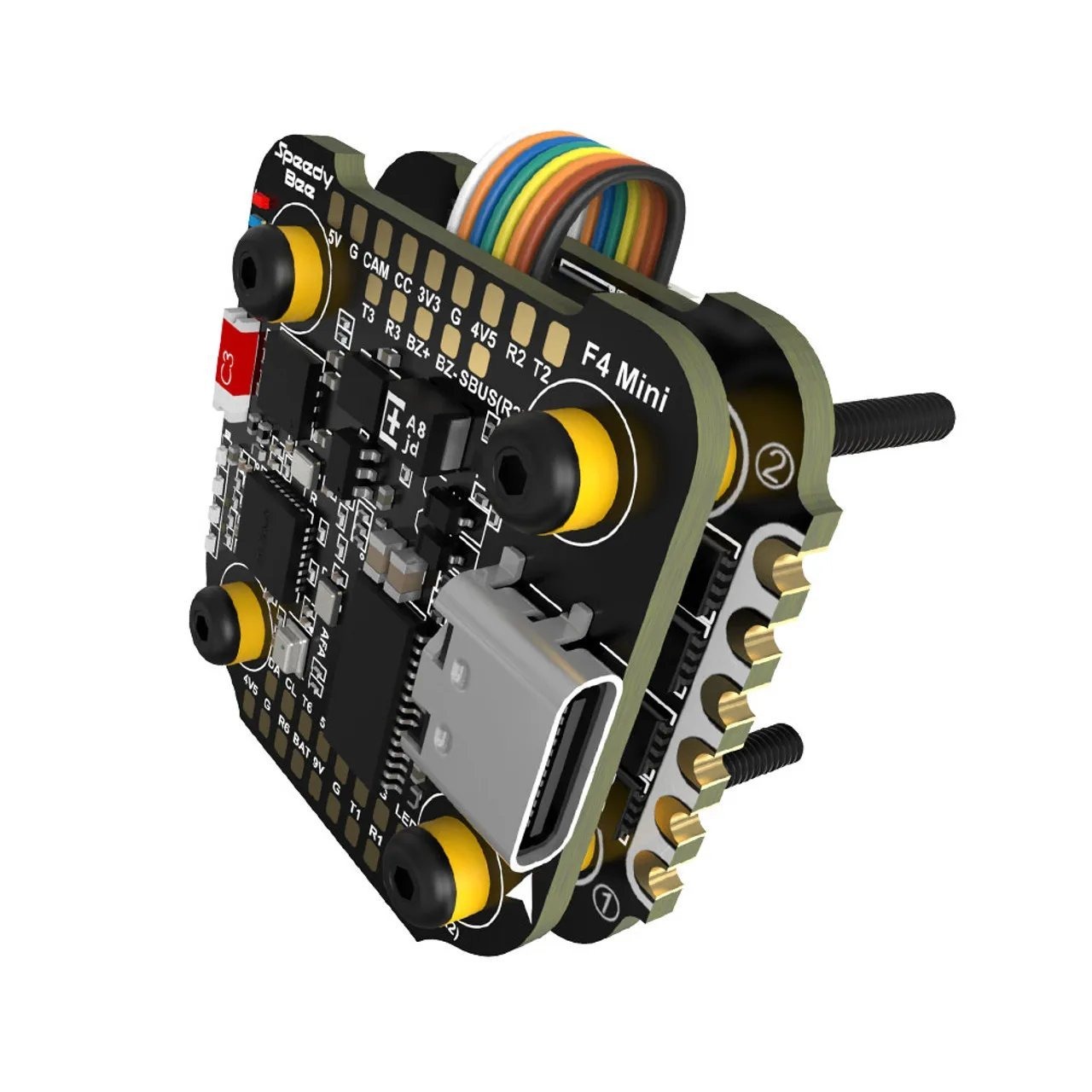

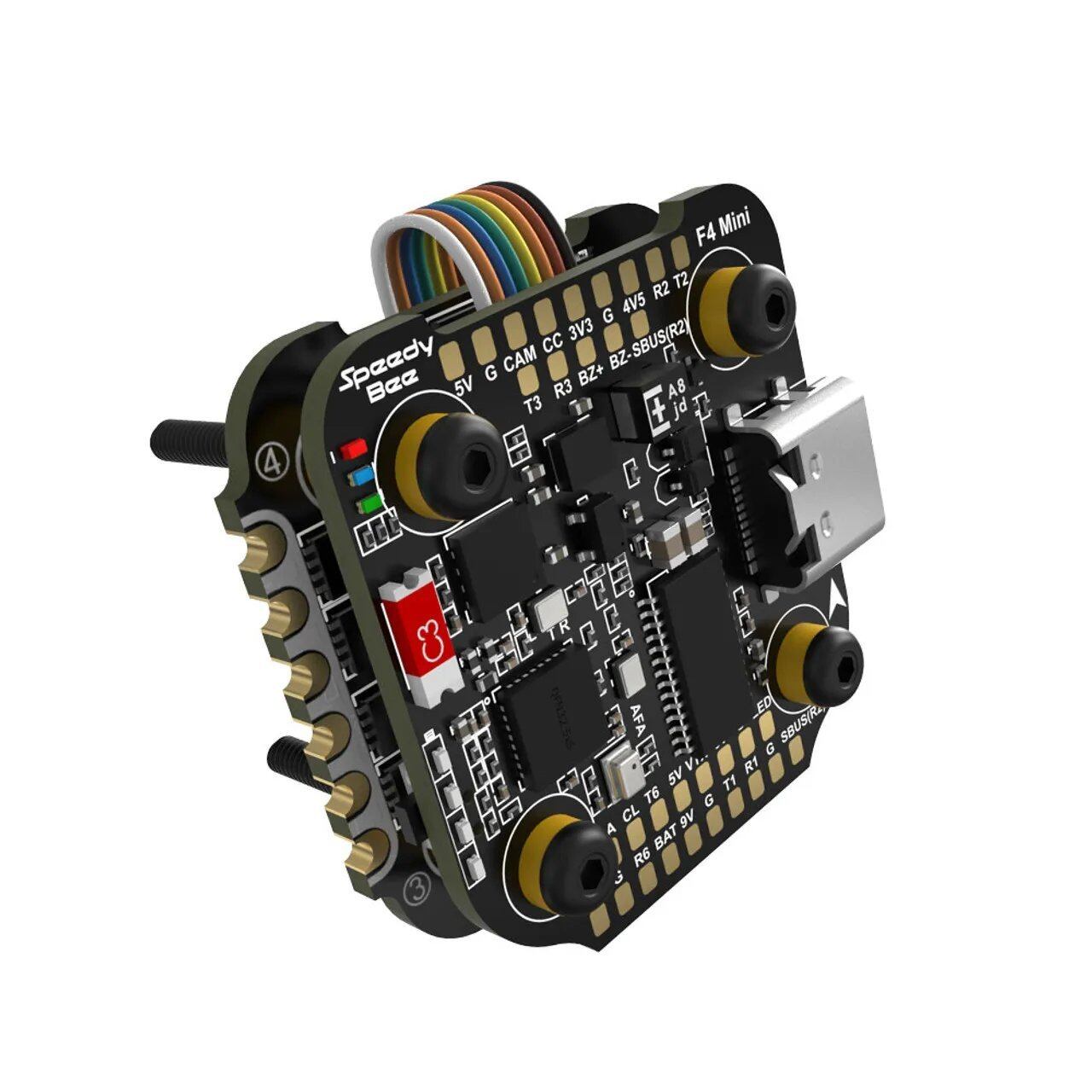

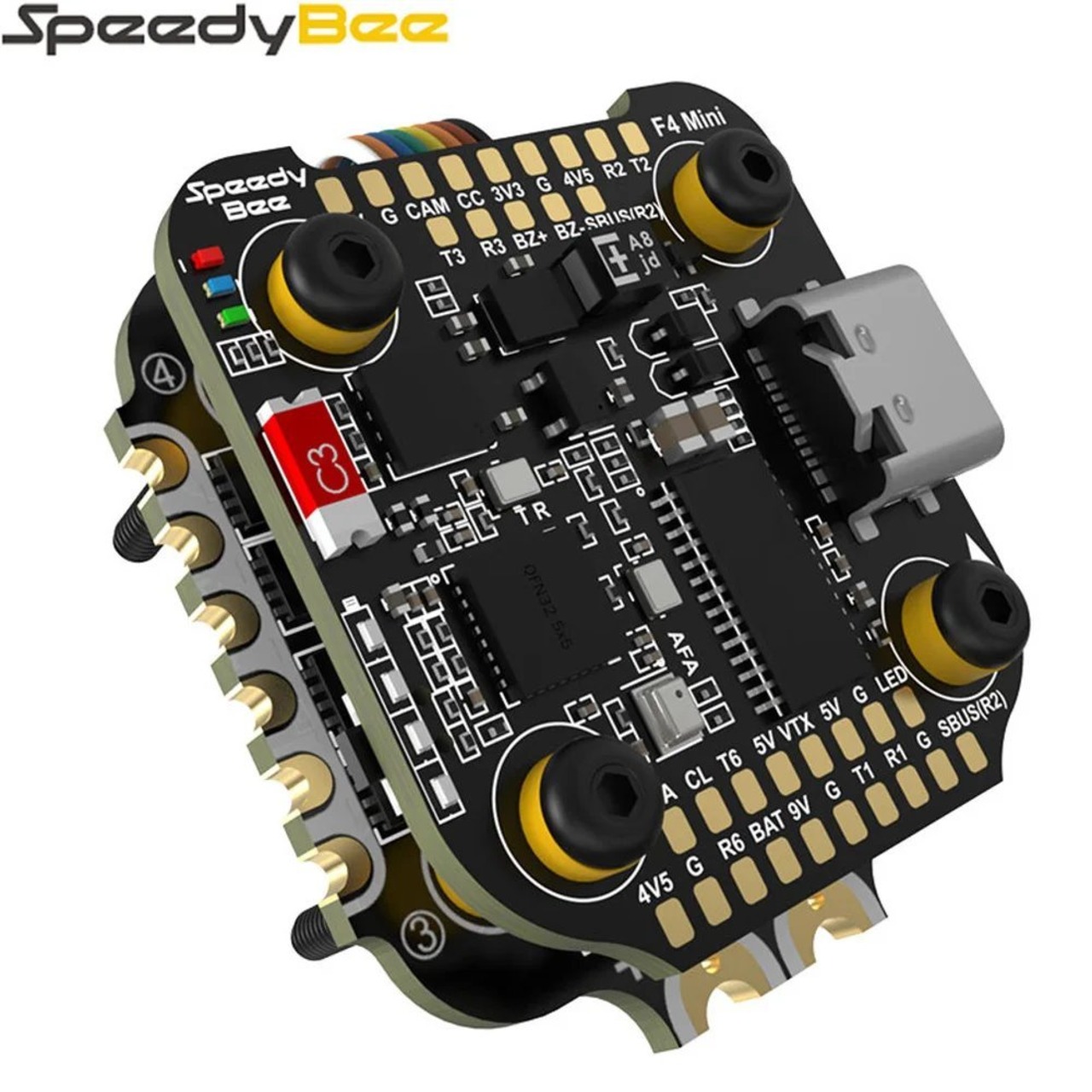

SpeedyBee F405 ミニフライトコントローラー（BLS 35A ミニ V2 20x20 4 in 1 ESC 搭載）RC FPV レーシングドローン用 S22d6256855669

SpeedyBee F405 ミニ フライト コントローラー (BLS 35A Mini V2 20x20 4 in 1 ESC 付き、RC FPV レーシング ドローン用)

仕様

製品名

SpeedyBee F405 V3 30x30 フライト コントローラー

MCU

STM32F405

IMU (ジャイロ)

ICM42688P

USB ポート タイプ

Type-C

気圧計

内蔵

OSD チップ

AT7456E チップ

BLE Bluetooth

サポートされています。フライト コントローラーと ESC パラメーターの構成のために SpeedyBee アプリに接続するために使用されます。 UART 4 の MSP スイッチがオンになっていて、ボー レートが 115200 に設定されていることを確認してください。そうしないと、 Bluetooth 機能は利用できません。

ワイヤレス FC ファームウェアのフラッシュ

サポートされていません。FC ファームウェアの更新を行うには、PC の Betaflight コンフィギュレータに接続してください。

ワイヤレス ブラックボックスのダウンロードと分析

サポートされていません。ブラックボックス分析を行うには、PC の Betaflight コンフィギュレータに接続してください。

WIFI

サポートされていません

DJI 航空ユニットの接続方法

直接はんだ付け

DJI 航空ユニットの互換性

すべての DJI 航空ユニットと互換性があります: DJI O3/RunCam Link/Caddx Vista/DJI 航空ユニット V1。はんだパッドを使用してください。 9V G T1 R1 G SUBS(R2) >をフライトコントローラーの前面右隅に取り付け、DJI Air Unitのはんだパッドとピンツーピン接続を行います。UART1(T1 R1)はOSDに使用され、SUBS(R2)はDJI Air Unitの内部SBUS受信機信号入力に使用されます。

ブラックボックス

8MBオンボードフラッシュ

BetaFlightカメラコントロールパッド

はい(前面にCCパッド)

電流センサー入力

サポートされています。SpeedyBee BLS 35A V2 ESCの場合は、スケール=250、オフセット=-500に設定してください。

電源入力

3-6S LiPo。フライト コントローラへの電源は、8 ピン ハーネスの G V ワイヤまたはフライト コントローラの下側にある G V パッドから供給されます。

5V 出力

前面には 4 つの 5V 出力グループ、3 つの +5V パッド、および 1 つの BZ+ パッド (ブザー用) があります。合計電流負荷は 2A です。

9V 出力

前面には 1 つの 9V 出力グループ、1 つの +9V パッドがあります。合計電流負荷は 3A です。

3.3V 出力

サポートされています。フライト コントローラの前面上部にある「3V3」というはんだ付けパッド。3.3V 入力受信機用に設計されています。最大 500mA の電流負荷。

4.5V 出力

サポートされています。最大 1A の電流負荷。

ESC 信号

底面に M1 - M4 ワイヤまたははんだ付けパッド。

UART

6 セット (UART1、UART2、UART3、UART4 ( Bluetooth 接続専用))、UART5 (ESC テレメトリ専用)、UART6

ESC テレメトリ

UART R5 (UART5)

I2C

サポートされています。前面に DA および CL パッドがあります。磁力計ソナーなどに使用されます。

従来の Betaflight LED パッド

サポートされています。前面の下部に 5V G および LED パッドがあります。 Betaflight ファームウェアによって制御される WS2812 LED に使用されます。

ブザー

5V ブザーに使用される BZ+ および BZ- パッド

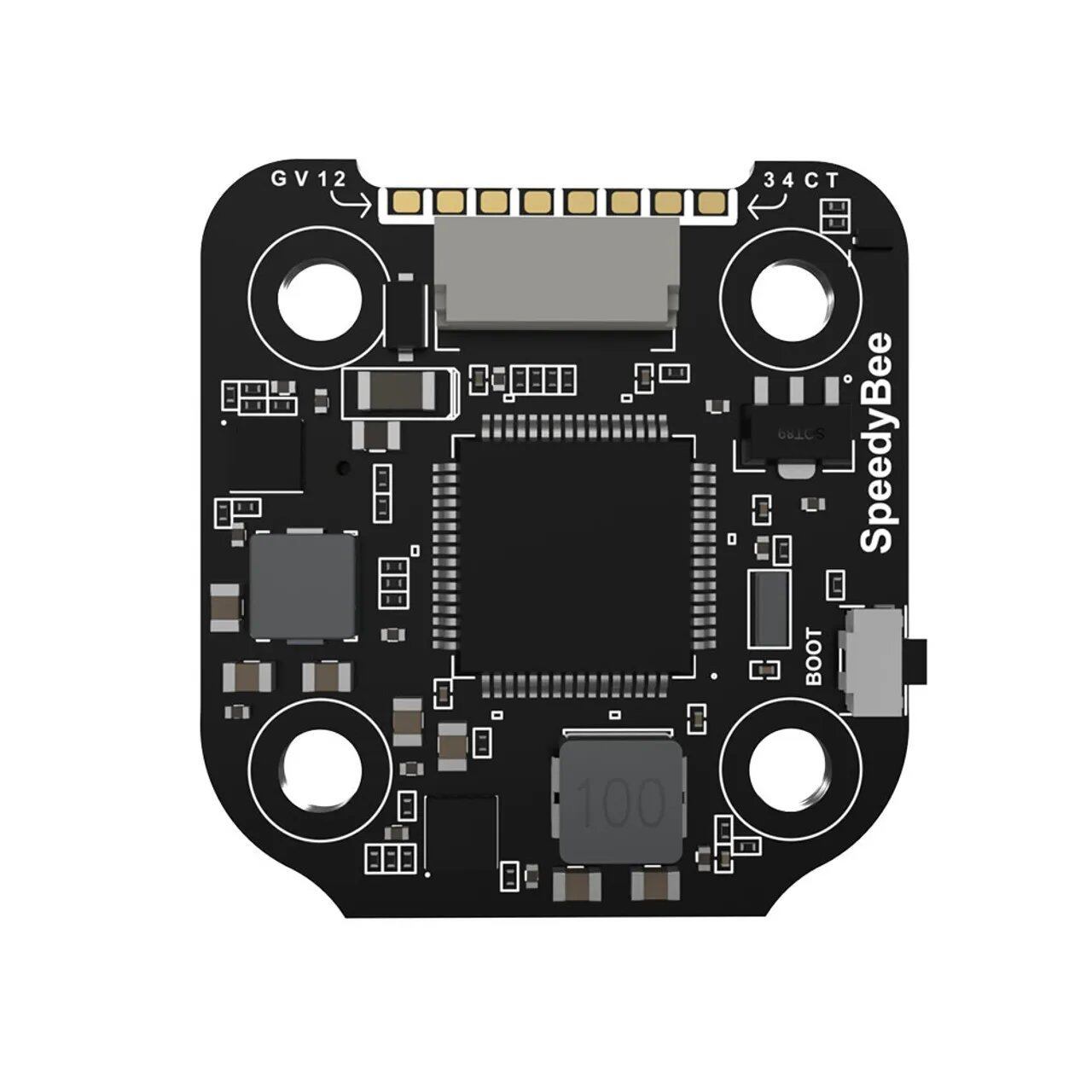

BOOT ボタン

サポートされています。 BOOT ボタンを押したまま FC の電源を入れると、FC は強制的に DFU モードになります。これは、FC が故障した場合にファームウェアをフラッシュするためのものです。

RSSI 入力

サポートされていません

スマート ポート / F. ポート

サポートされていません

サポートされているフライト コントローラー ファームウェア

BetaFlight(デフォルト) INAV

ファームウェア ターゲット名

SPEEDYBEEF405MINI

取り付け

20 x 20mm 3.5mm 穴径、M2 および M3 ネジ / シリコン グロメットと互換性があります。

寸法

30(L) x 32(W) x 7.8(H)mm

重量

9.6g

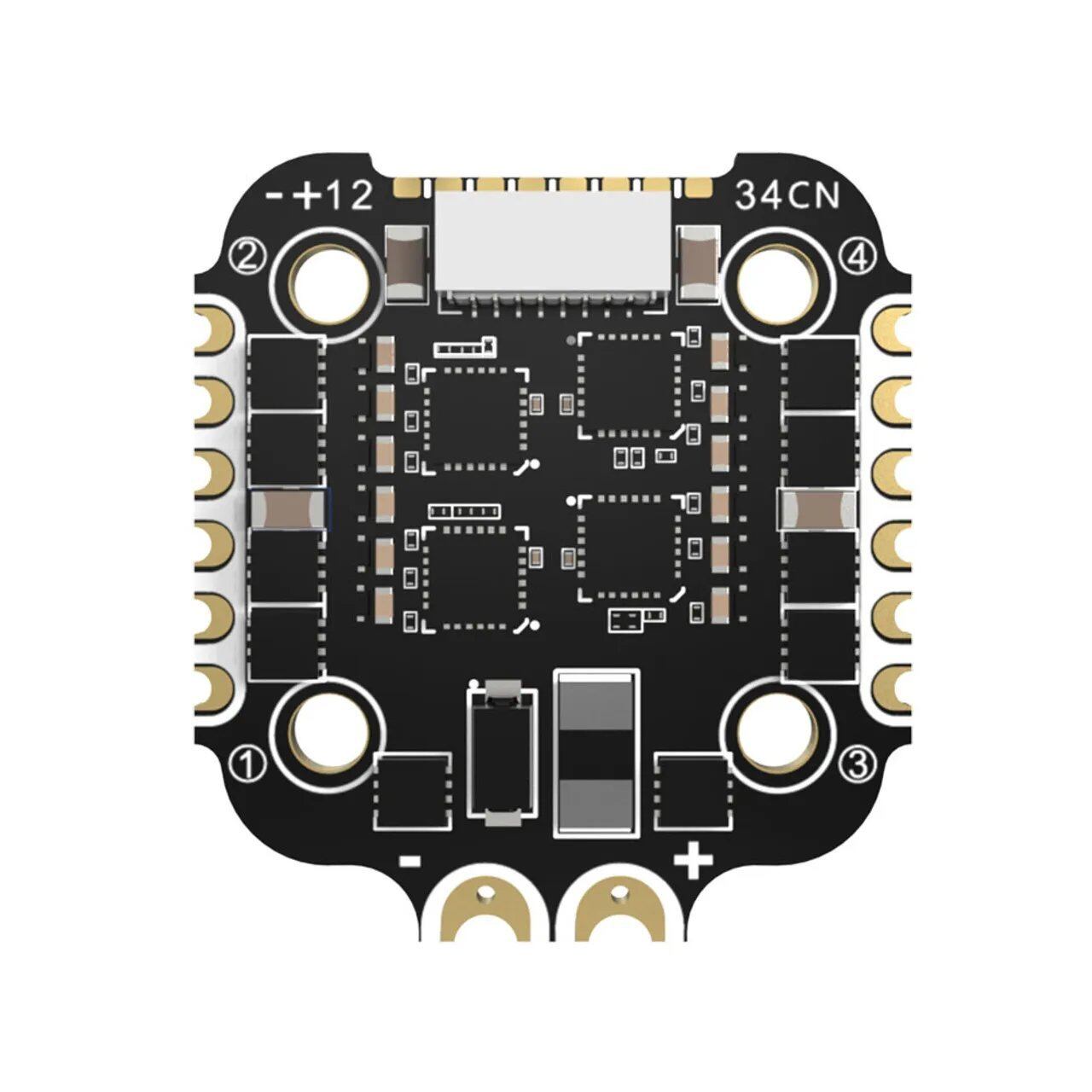

製品名

SpeedyBee 35A BLHeli_S Mini V2 4-in-1 ESC

ファームウェア

BLHeli_S J-H-40

連続電流

35A * 4

バースト電流

45A(5秒)

ESCプロトコル

DSH??OT300/600

電源入力

3-6S LiPo

電源出力

VBAT(フライトコントローラーの電源に使用されるバッテリー電圧)

電流センサー

サポート(スケール=250 オフセット=-500)

取り付け

20 x 20mm ?3.5mmの穴サイズ、M2およびM3ネジ/シリコングロメットと互換性があります。

寸法

35 * 35 * 5.5mm

重量

7.2g仕様概要

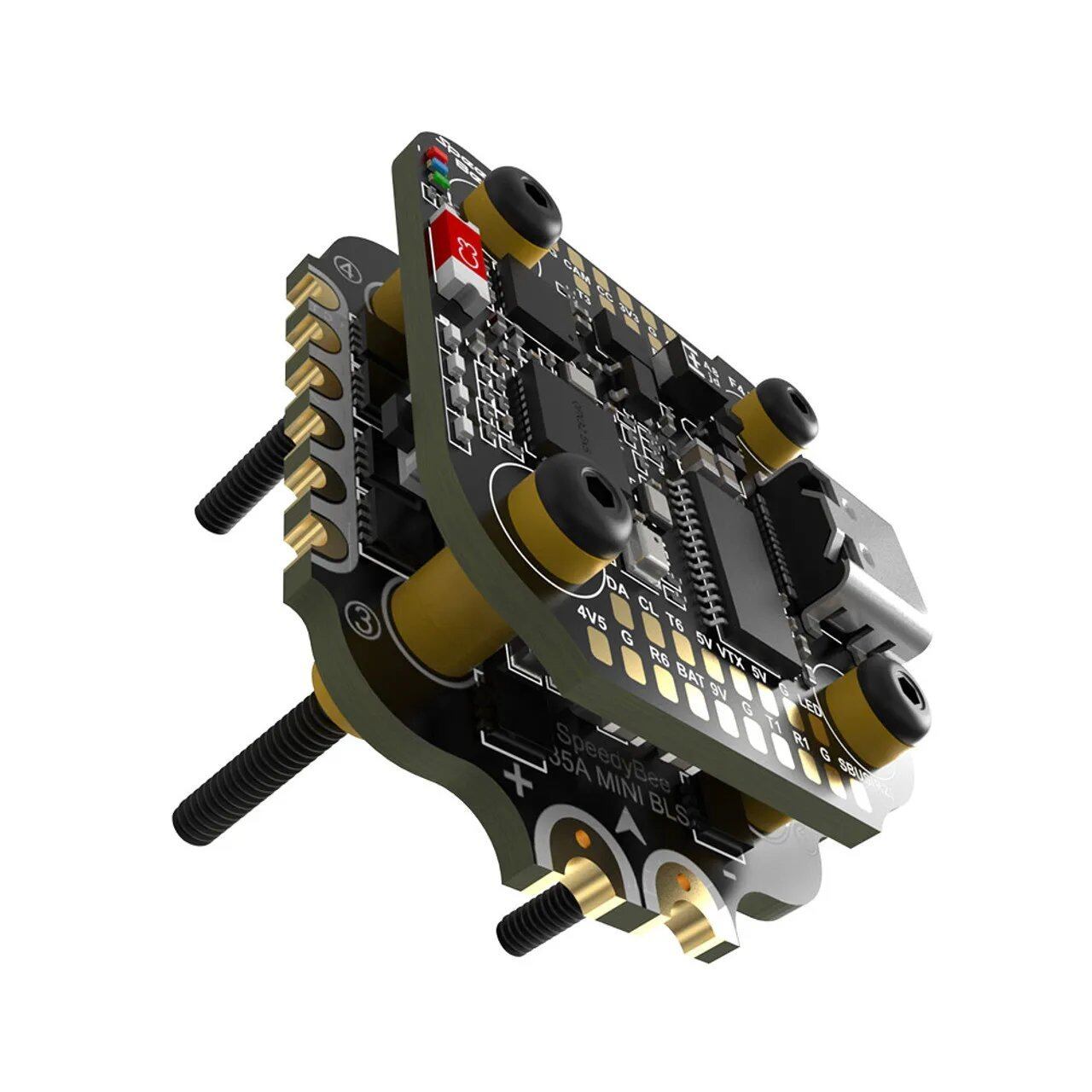

製品名

SpeedyBee F405 Mini BLS 35A 20x20 スタック

フライト コントローラー

SpeedyBee F405 Min

ESC

SpeedyBee BLS 35A Mini V2 4-in-1 ESC

Bluetooth

対応。フライト コントローラーと ESC パラメーター設定のために SpeedyBee アプリに接続するために使用されます。UART 4 の MSP スイッチがオンになっていて、ボー レートが 115200 に設定されていることを確認してください。そうしないと、 Bluetooth 機能が使用できなくなります。

WiFi

非対応

ワイヤレス FC ファームウェア フラッシュ

非対応

ワイヤレス ブラックボックス ダウンロード &分析

サポートされていません

電源入力

3-6S LiPo

取り付け

20 x 20mm 3.5mm穴サイズ、M2およびM3ネジ/シリコングロメットと互換性があります

寸法

32mm(L) x 35mm(W) x 14.2mm(H)

重量

13.5g

■商品は海外倉庫からの発送、納品は約9-20日です。天気状況などの影響で遅れる場合もあります。
■輸入品ですので、外箱にダメージがある場合があります、ご了承上でご注文をお願いします。
■初期不良・不良品による返品・交換(3日内)の返品送料（東京まで）はお客様負担となります。
