SpeedyBee F405 WING MINI 固定翼フライトコントローラー 2 6S LiPo RC固定翼模型飛行機ドローン用

仕様

製品名

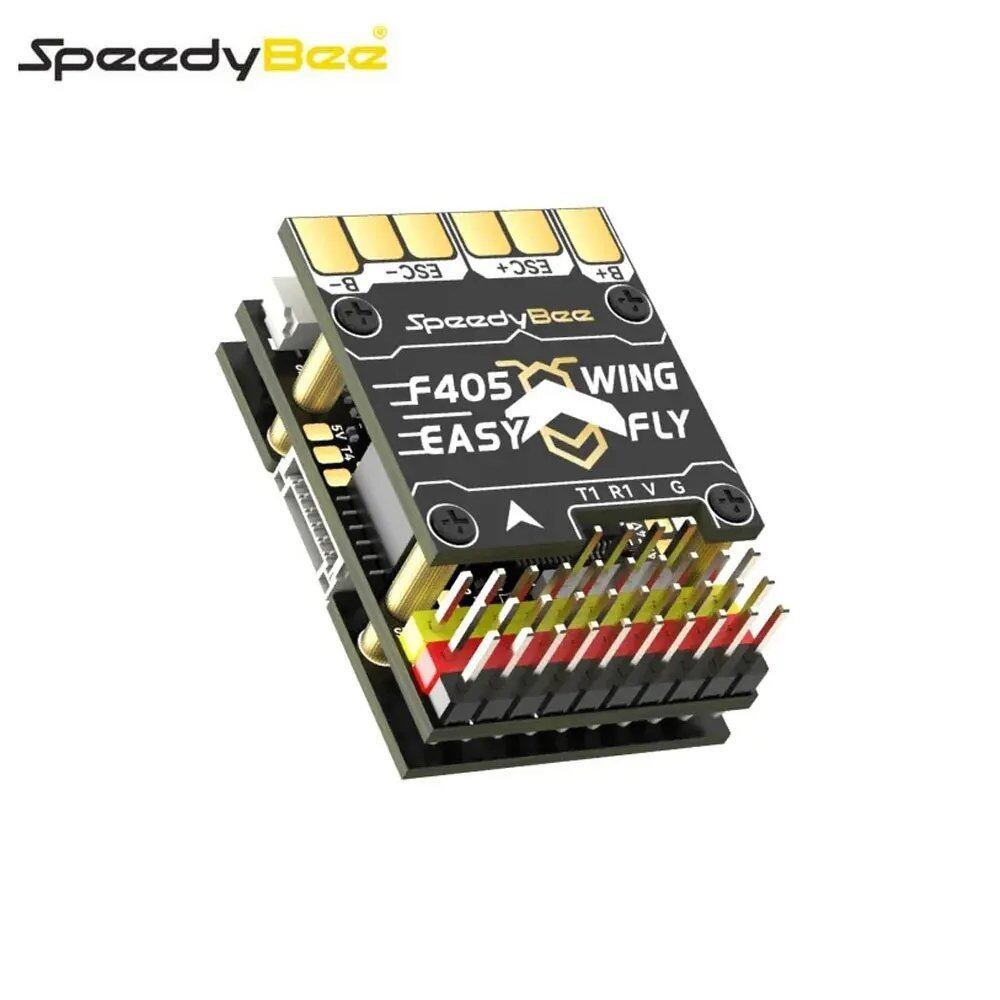

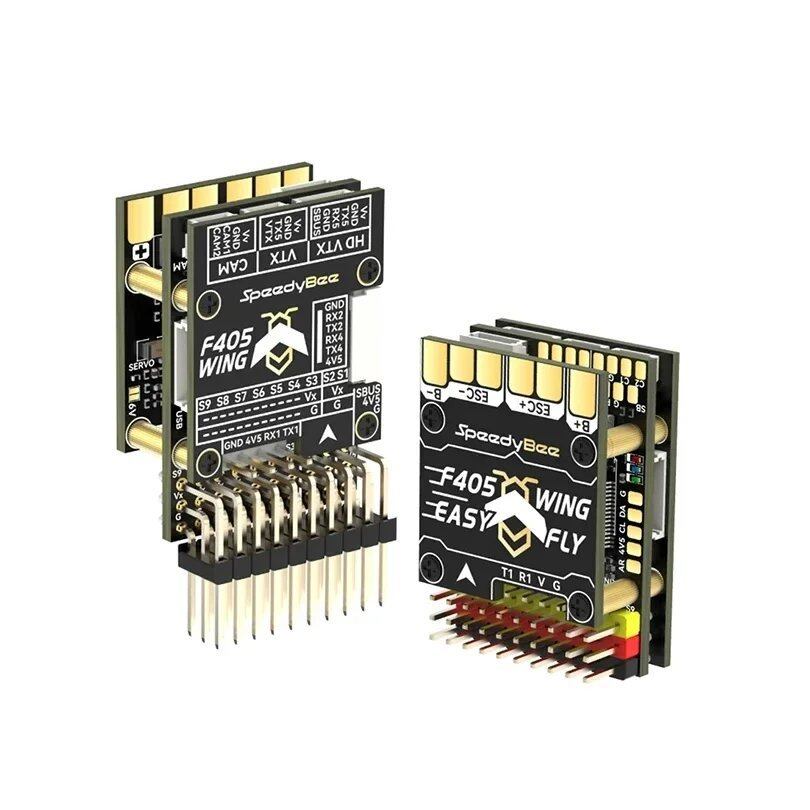

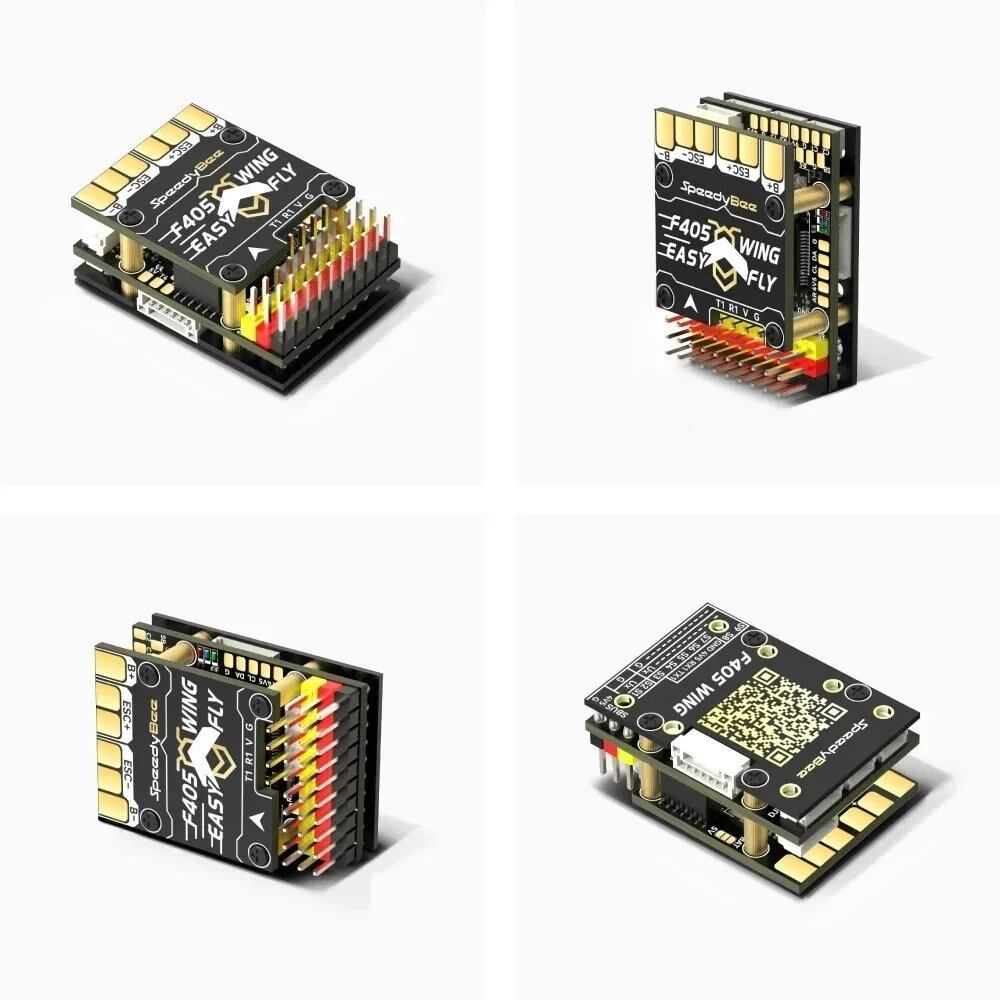

SpeedyBee F405 WING MINI FCボード

MCU

STM32F405 168MHz 1MBフラッシュ

IMU(ジャイロ&加速度計)

ICM-42688-P

気圧計

SPL006-001

OSDチップ

AT7456E

ブラックボックス

MicroSDカードスロット

UART

6セット(USART1、USART2、USART3、UART4、UART5、UART6 - ワイヤレスボードテレメトリー専用)接続)

I2C

1x 磁力計デジタル対気速度センサーに使用

ADC

4x (VBAT 電流アナログ RSSI アナログ対気速度)

PWM

12x (9x ピンヘッダー + 2x はんだパッド + 1x "LED" パッド)

ELRS/CRSF レシーバー

UART1 への接続をサポート

SBUS

SBUS 入力用インバーター内蔵 (UART2-RX)

LED

FC STATUS (青緑) および 3.3V インジケータ (赤) 用の 3x LED

アナログ RSSI

「RS」という名前でサポート

デュアルアナログカメラ切り替え

デフォルトはカメラ 1 ビデオ入力 (C1)。 ArduPilotリレーまたはINAVモード/ユーザーを使用して、C1とC2を切り替えます。
両方のカメラのビデオフォーマットは、PALまたはNTSCのいずれかである必要があります。

サポートされているFCファームウェア

INAV：SpeedyBeeF405WING（デフォルト）
ArduPilot：SpeedyBeeF405WING

重量

5.6g

製品名

SpeedyBee F405 WING MINI PDBボード

入力電圧範囲

7〜26V（2〜6S LiPo）

バッテリー電圧センサー

FCボードVBAT 1K：10Kに接続（INAVのスケール1100、ArduPilotのBATT_VOLT_MULT 11.0）

バッテリー電流センサー

80A連続 150A ピーク FC ボード電流に接続 (INAV のスケール 195、ArduPilot の 50 A/V)

TVS 保護ダイオード

はい

FC BEC 出力

出力 5.2V +/- 0.1V DC 連続電流 2 アンペア 3A ピーク FC 受信機 GPS モジュール AirSpeed センサーテレメトリモジュール用に設計

VTX およびカメラ電源

VTX電源インターフェースVvには、直接バッテリー電圧または統合BEC 5V（5V4A サーボ BEC電圧を共有）の2つの電源オプションがあります。
デフォルトではバッテリー電圧に設定されています
（VTXとカメラの入力電圧範囲に互換性があることを確認してください）
パッドジャンパーを介して5V電源への切り替えが可能です（サーボ BEC出力を使用）
（この方法を使用する場合は、サーボとVTXの両方の電流要件が十分であることを確認してください）

サーボ BEC出力

出力5V +/- 0.1V DC連続電流4アンペア5Aピーク電圧調整可能5Vデフォルト6Vジャンパーを介してサーボ用に設計されています。

重量

5.5g

製品名

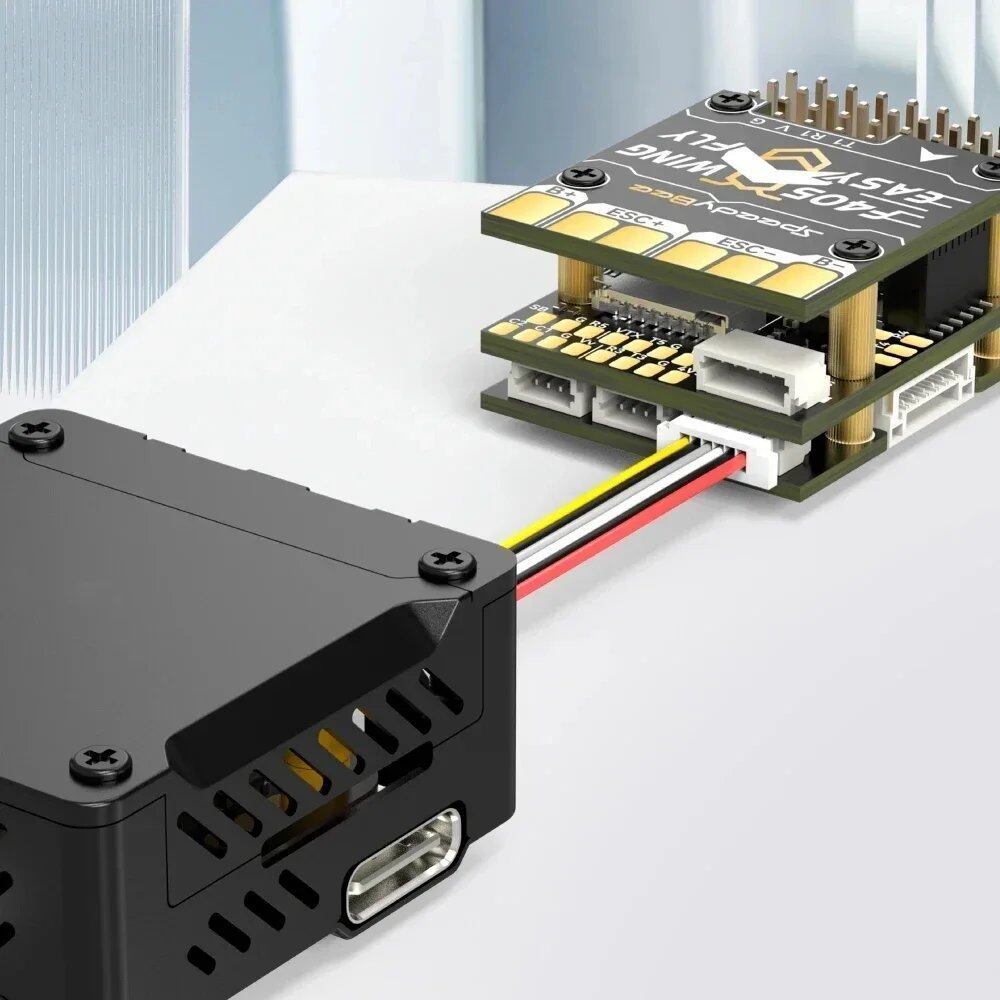

SpeedyBee F405 WING MINIワイヤレス USB エクステンダー

ワイヤレス構成（BOOTボタンを長押ししてモードを切り替えるのに6秒かかります)
INAV:UART 6のMSPスイッチがオンになっていて、ボーレートが115200に設定されていることを確認してください。ArduPilot:シリアル6がボーレート115200に、プロトコルがMavlink2に設定されていることを確認してください。

BLEモードでSpeedybee APPに接続します。

Wi-Fi (AP)モードでSpeedybee APP、QGroundControl APP、MissionPlannerなどに接続できます。WiFi: Speedybee eFLY-WIFI パスワード: 88888888

Wi-Fi (STA)モードでQGroundControl APP、MissionPlannerなどに接続できます。
ステップ1: パーソナルホットスポットをオンにします。
ステップ2: ホットスポットの場所の名前/デバイス名/ホットスポット名などを設定します。
ステップ3: 現在の名前をeFLYに変更し、パスワードを88888888

ワイヤレスオフモード

USB ポートタイプ

Type-C

ブザー

5Vアクティブブザー

重量

3.2g
